BO-105P VBH

von Thomas Neuss (1:32 Revell)

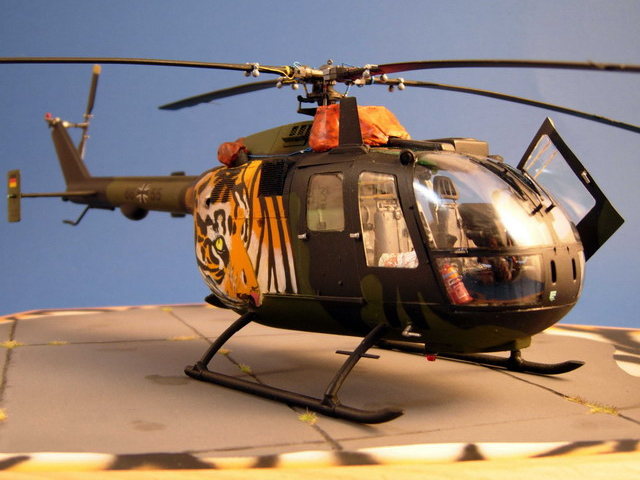

Hier schon mal der Ausblick auf das Ergebniss
Hier schon mal der Ausblick auf das Ergebniss

Die BO-105 wird in der Bundeswehr sowohl als Panzerabwehrhubschrauber, als auch als Verbindungshubschrauber eingesetzt. Diese VBH`s wiederum sind inzwischen abgerüstete PAH`s, was an dem Sockel der Visiereinrichtung leicht zu erkennen ist.

Die hier gebaute Maschine ist ein VBH in Sonderlackierung aus Mending und dort in der inzwischen aufgelösten Heeresflieger Verindungs- und Aufklärungsstaffel 300 geflogen.

Mich reizte dieser Hubschrauber und die Idee, auf Grund der nicht vorhandenen Decals für diese Lackierung mal in Eigenarbeit eine Sonderlackierung herzustellen.

Doch vor der Lackierung sollte auch die Inneneinrichtung überarbeitet werden, da der Revell-Bausatz hier doch etwas dürftig ist. So entstand das komplette Cockpit sowie die entsprechenden Änderungen an der Zelle komplett in Scratch-Bauweise, ein Unterfangen, das mir unheimlich Bastelspass bereitet hat, allerdings auch etwas Zeit in Anspruch nahm.

Zur Andeutung des Heckraumes wird ein Kasten gebaut.
Zur Andeutung des Heckraumes wird ein Kasten gebaut.

Die Änderungen an der Zelle und im Cockpit im Wesentlichen:

  • kompletter Scratch-Bau des Cockpits
  • Erstellen des Overheadpanels
  • Ergänzen der Dämmatten im Cockpitbereich
  • Bau des korrekten Dachausschnittes (abgerüstete Visieranlage)
  • Ersetzen der gegossenen Lüftergitter durch Metallteile
  • Neubau des rechten Kühlers (der Bausatz beinhaltet die Zivilversion)
  • Neugravieren der Triebwerksklappen (auch hier die zivilen Klappen vorhanden)
  • Neubau der Scheibenwischeranlage
  • Komplettieren der Glaskanzel
  • Überarbeiten der Türen
  • Neubau des Tankstutzens
  • Detaillieren der Rotoranlage

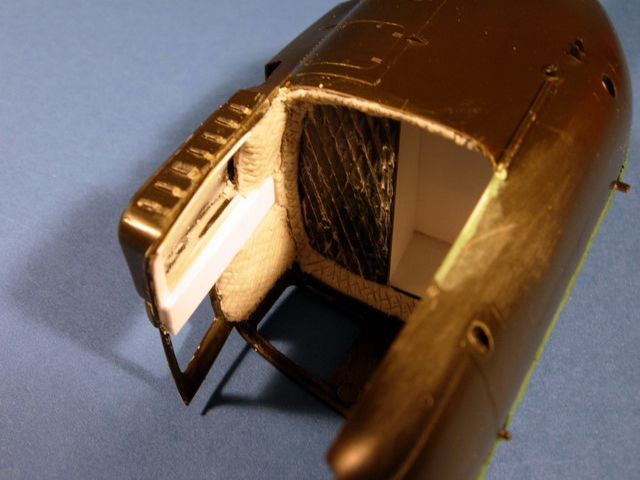

Mittels Magic Sculp geformte Dämmung
Mittels Magic Sculp geformte Dämmung

Erstellen des Overheadpanels und der Gurte der Rückbank
Erstellen des Overheadpanels und der Gurte der Rückbank

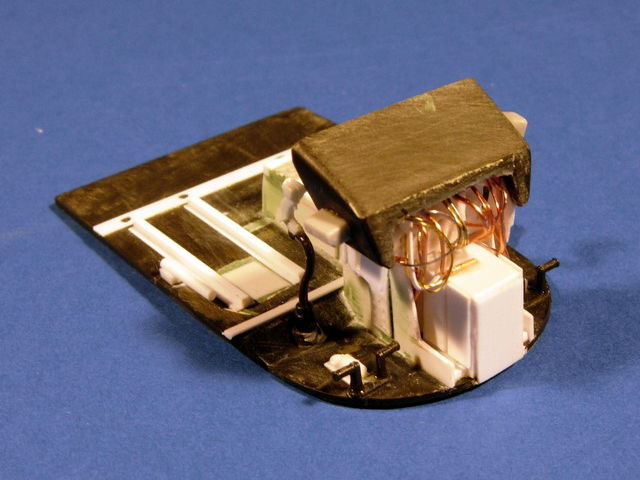

Verkabelung des gut sichtbaren Instrumententrägers
Verkabelung des gut sichtbaren Instrumententrägers

Aus Plastiksheet neu aufgebautes Cockpit
Aus Plastiksheet neu aufgebautes Cockpit

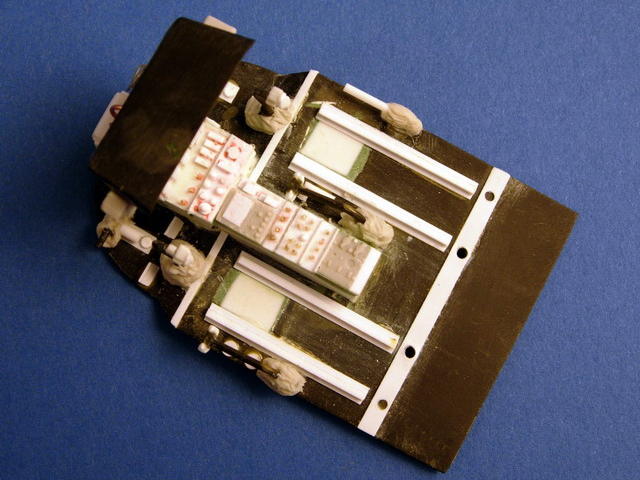

Die Manschetten entstanden wieder mittels Magic Sculp
Die Manschetten entstanden wieder mittels Magic Sculp

Auch die Sitze wurden neu angefertigt
Auch die Sitze wurden neu angefertigt

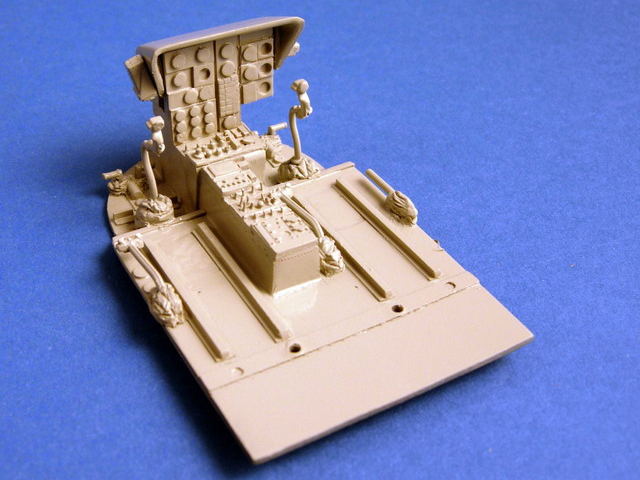

Das Cockpit grau grundiert und fertig zur Detailbemalung
Das Cockpit grau grundiert und fertig zur Detailbemalung

Das fertig lackierte Cockpit
Das fertig lackierte Cockpit

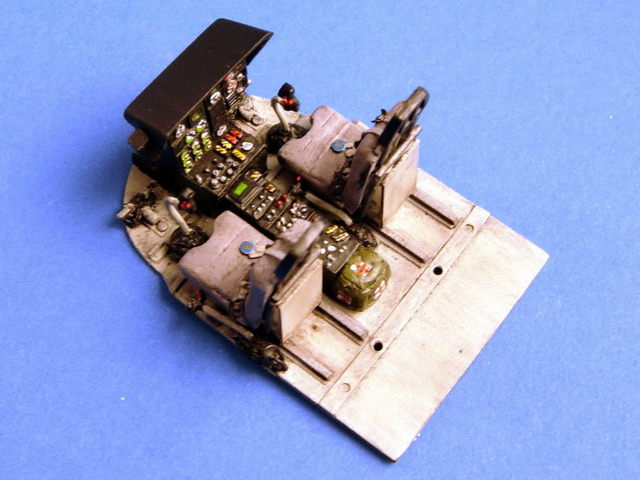

Blick von oben in das Cockpit, noch ohne Rückbank
Blick von oben in das Cockpit, noch ohne Rückbank

BO-105P VBH

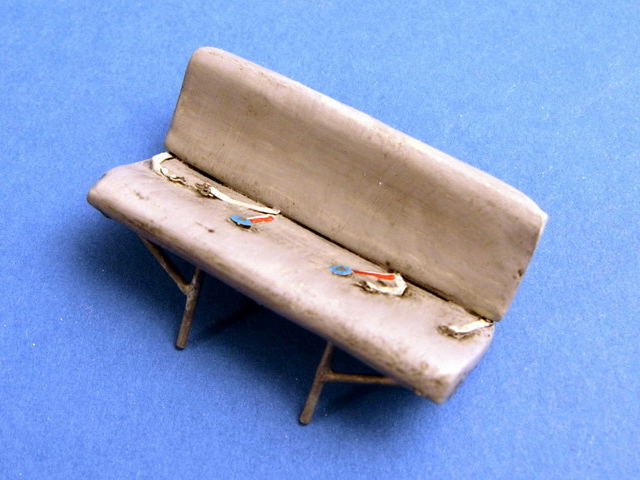

Aus Sheet und Magic Sculp gefertigte Rückbank
Aus Sheet und Magic Sculp gefertigte Rückbank

Das Cockpit ist eingebaut
Das Cockpit ist eingebaut

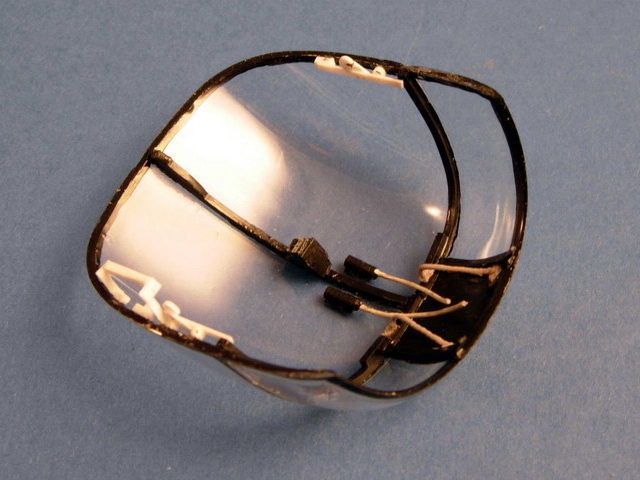

Die Glaskanzel wird überarbeitet, die Strukturen entstehen aus Plastikprofilen
Die Glaskanzel wird überarbeitet, die Strukturen entstehen aus Plastikprofilen

Die Türen mit entsprechenden Umbauten
Die Türen mit entsprechenden Umbauten

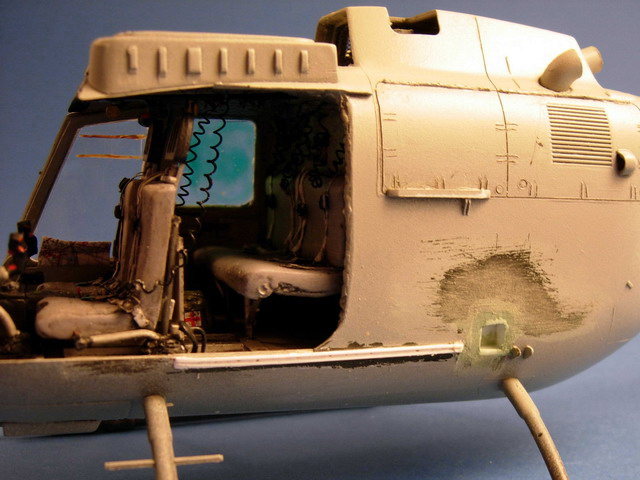

Türschiene und der versenkte Tankstutzen werden neu aufgebaut
Türschiene und der versenkte Tankstutzen werden neu aufgebaut

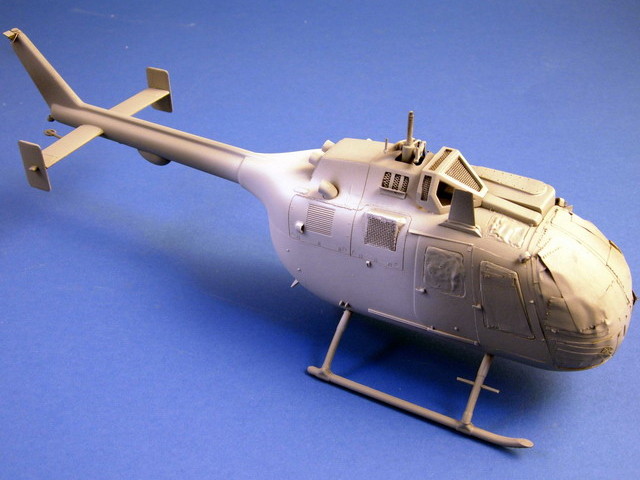

Graue Grundierung und weiße Fläche in Vorbereitung der Tigerlackierung
Graue Grundierung und weiße Fläche in Vorbereitung der Tigerlackierung

Der zweite Teil beschäftigt sich dann mit der Lackierung und abschließenden Detaillierung des Modells.

Thomas Neuss

Publiziert am 06. April 2010
