Grumman F-14A (Plus) Super Tomcat

Prototype No. 7, BuNo. 157986, Testplattform für Triebwerke

von Alexander Jost (1:48 Fujimi)

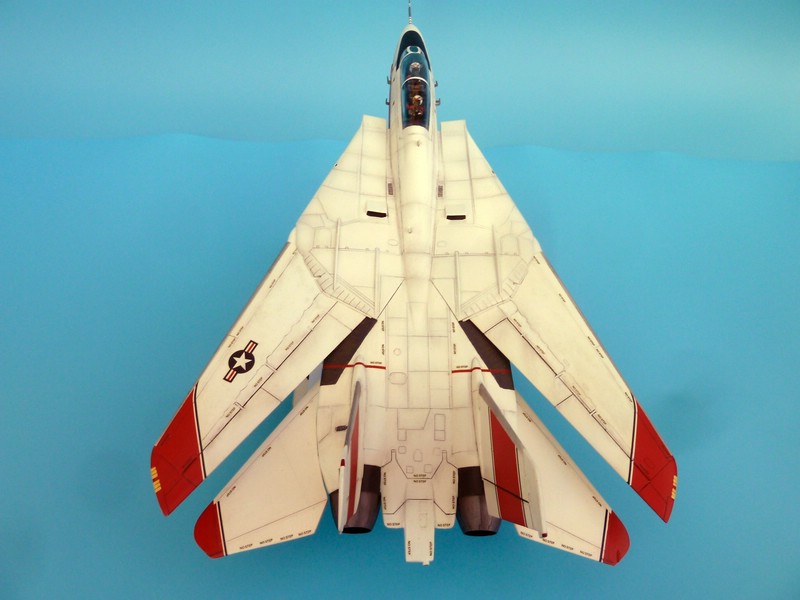

Grumman F-14A (Plus) Super Tomcat

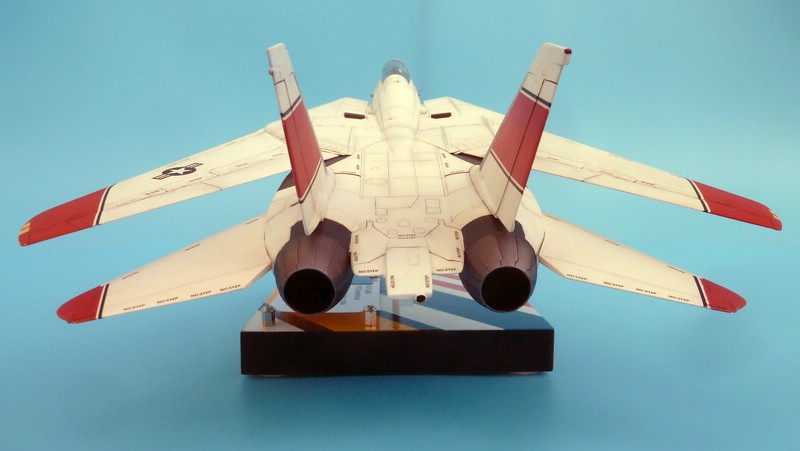

Grumman F-14A (Plus) Super Tomcat

F-14 Tomcats und das Baulos Nummer 7

Die F-14 Tomcat verkörperte bis zu ihrer Außerdienststellung im Jahre 2006 Eleganz, Schnelligkeit und überragende Waffentechnik. Mit ihren jeweils etwa eine Million Dollar teuren AIM-54 Phoenix Luft-Luft-Raketen war der schwere Jäger, der ab den 1990er Jahren auch als Jagdbomber eingesetzt wurde, in der Lage, sechs Luftziele gleichzeitig zu bekämpfen. Die Tomcat wurde durch die actionreichen Kampfszenen im Kinofilm "Top Gun" Mitte der 1980er Jahre entgültig zur Ikone der Luftfahrt erhoben und bleibt bis zum heutigen Tag - gemeinsam mit der F-111 und der B-1 - einer von nur drei Schwenkflügelflugzeugtypen der US-Streitkräfte.

Die F-14A, Seriennummer 157986, war die siebte Serienmaschine überhaupt und 1973 hergestellt worden. Das Muster diente bis September 1973 zur Weiterentwicklung und dem Test der F-14B Konfiguration mit Pratt&Whitney F401 PW-400 Triebwerken, die anstelle der recht leistungsschwachen Serientriebwerke P&W TF-30 für Verbesserungen sorgen sollten. BuNo. 157986 wurde nach Abschluss der Versuchsreihe in Bethpage eingemottet und erst im Jahr 1981 wieder aus der Lagerung geholt, um erneut als Testflugzeug zu dienen. Diesmal waren General Electric F101DFE (Derivative Fighter Engine)-Triebwerke eigebaut und bis September 1981 getestet worden.

Einige Jahre später, im Juli 1984, wurde die 157986 zum dritten Male für Triebwerktests "entmottet" und als Träger zweier General Electric F110-GE-400 mit der Bezeichnung "Super Tomcat" eingesetzt. Diesmal verliefen die Tests sehr erfolgreich, was zur Produktion bzw. Umrüstung der Tomcat-Flotte mit diesem Triebwerk führte. Die fortan als F-14A (Plus) bezeichnete Tomcat wurde im Jahr 1991 als F-14B beziehungsweise als noch weiter verbesserte und überarbeitete F-14D produziert.

Heute steht die Super Tomcat BuNo. 157986 als Ausstellungsstück mit eingebautem "altem" TF30-Triebwerk und anderen leichten Abwandlungen auf dem Museums-Flugzeugträger Intrepid/ Intrepid Sea-Air-Space Museum am Pier 86 in Manhattan, New York.

(nach den unten benannten Quellen)



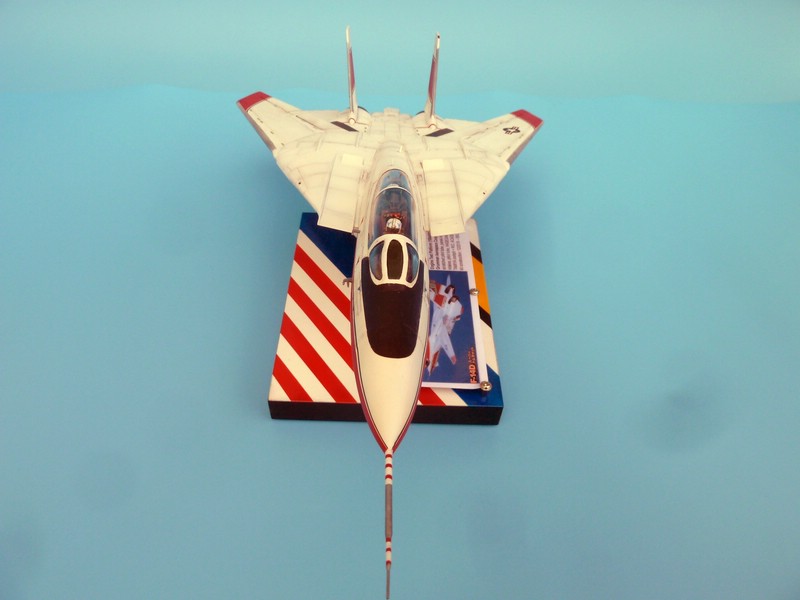

Grumman F-14A (Plus) Super Tomcat

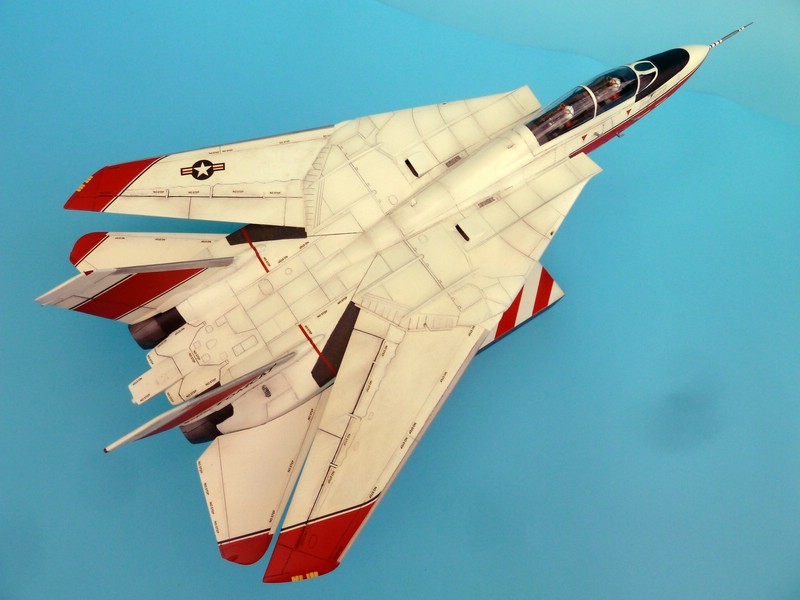

Grumman F-14A (Plus) Super Tomcat

Der Bausatz Nr. 33003 von Fujimi

Fujimis F-14 Tomcat, Bausatzummer 33003, erschienen im Jahr 1988, war seit ihrem Release mehrfach aufgelegt worden und bis etwa vor zehn Jahren auf dem Modellmarkt regulär erhältlich. Manchmal gibt es sie noch irgendwo im Regal. Der Kit hat zahlreiche Fehler. Mein Tipp: liegenlassen! Ich habe mich nur aus nostalgischen Gefühlen an dem Teil zu schaffen gemacht, weil ich die Boxart und die Variante als Testflieger so interessant fand, und auch nur nur die gröbsten Änderungen vorgenommen, um ein einigermaßen als "F-14" durchgehendes Fluggerät zu erstellen. Aber die Variante in ihrem weißen Kleid mit roten Dekors und ihrer langen Nase hat es mir einfach angetan. Übrigens handelt es sich beim Original um eine F-14A, und nicht, wie auf der Kartonverpackung  von Fujimi angegeben, um eine "D".

Zu den größten Baustellen des Kits gehören zweifellos:

  • Die Air Intakes. Fujimi hat die Lufteinlauftunnel mit einem schräg nach hinten verlaufenden Dingsbums aufgefüttert, außerdem ist der Lufteinlaufkasten im Seitenprofil etwa 4mm zu niedrig, und die seitlichen Einlaufkanten sind zu flach.
  • Fehlende Taillierung: am Heck an den Seiten ist sie gar nicht vorhanden (ähnlich Italeri), beim Triebwerk sind die Höhenruder falsch geformt, die hintere Kante krümmt sich jeweils zu stark zur Triebwerksnozzle hin.
  • Sämtliche Trag- und Steuerflächen sind an den Hinterkanten zu klobig.
  • Die Tragflächen haben keine erkennbaren Spoilerklappen und keine ordentlich herausgearbeiteten Landeklappen, an denen zudem die Scharniere fehlen.
  • Das Cockpit ist komplett fiktiv und hat mit einer F-14 nichts zu tun.
  • Die Abdeckungen des Haupfahrwerks sind nicht zu verschließen. Um das Modell im Fluge darzustellen, müssen sie neu konstruiert werden.
  • Das Pitot-Rohr ist zu sehr mit Gussgrat versehen und sollte scratch aus Nadelkanülen und Sekundenkleber aufgebaut werden.
  • Die Oberflächen des Modells, witzigerweise nur der hintere Rumpfbereich, sind mit meist erhabenen Gravuren vesehen. Am Cockpit/Bugsegment ist alles O.K.: hier hat Fujimi ordentliche, versenkte (und wo passend, erhabene) Gravuren gezogen. Warum eigentlich nur dort?

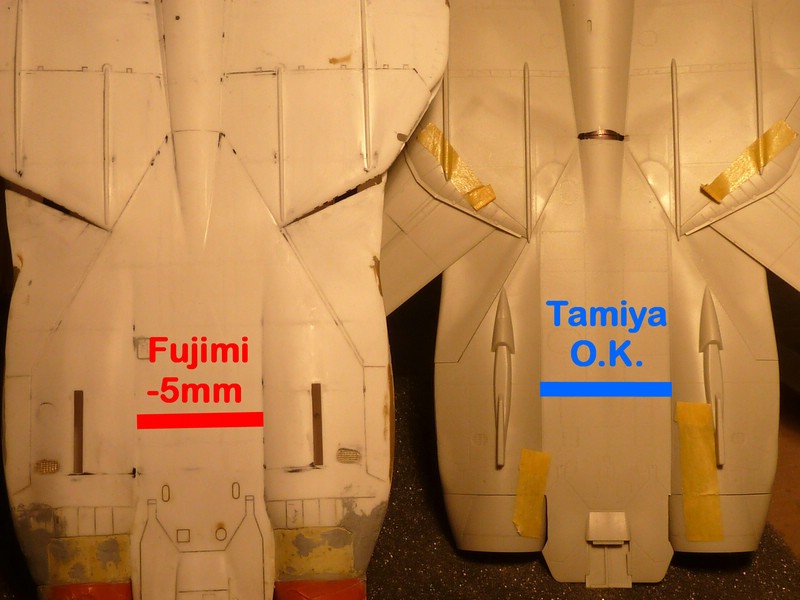

  • Die Rückenpartie des Rumpfes zwischen den Triebwerkstunneln ist etwa 5mm zu schmal.



Bis auf den letzten habe ich am Modell alle benannten Punkte so gut es ging versucht auszumerzen...

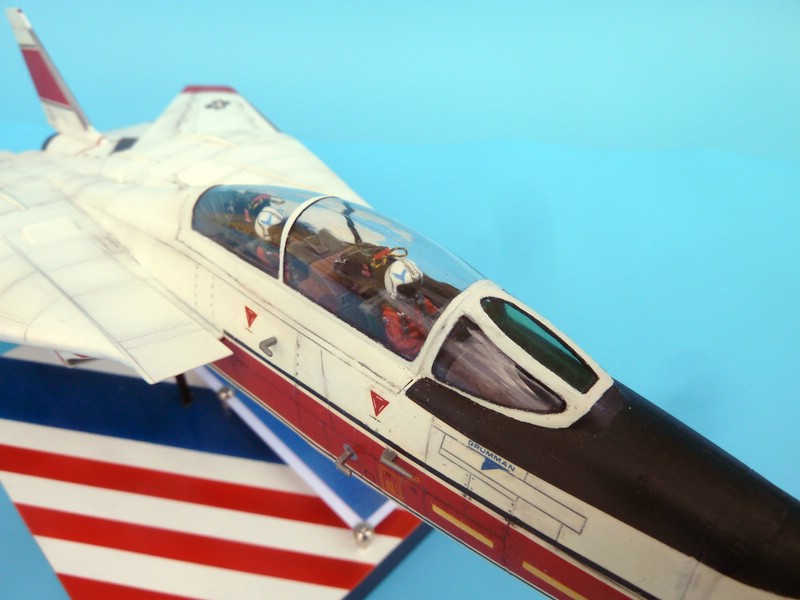

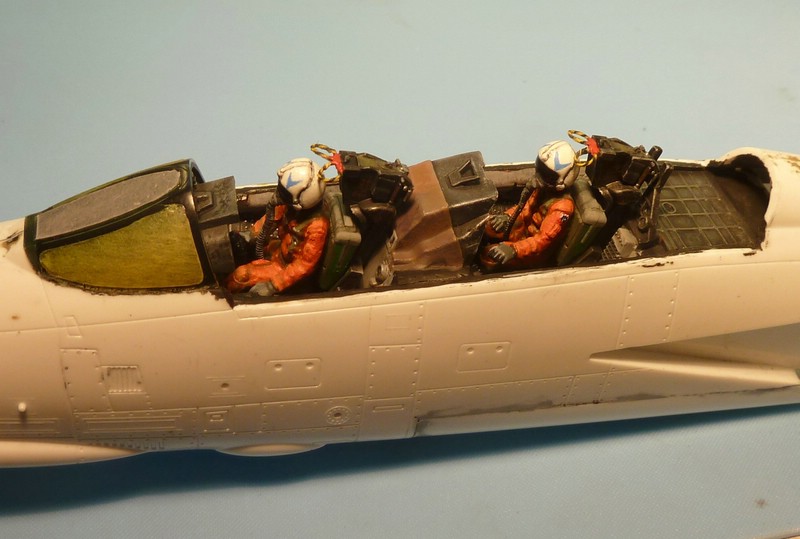

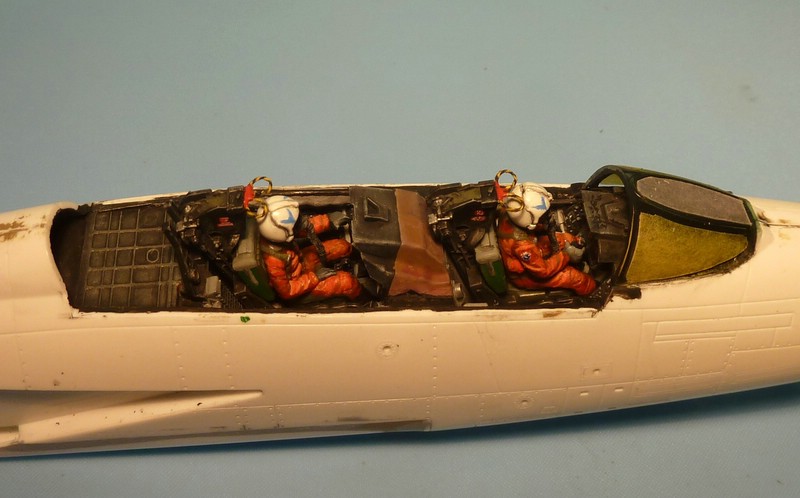

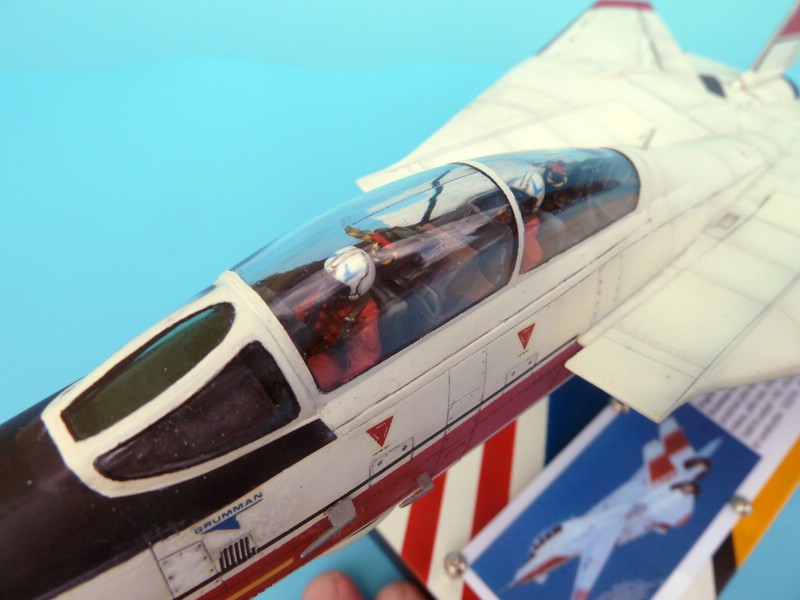

Die Crew trägt die herrlich 'old school'-mäßigen Overalls in Leuchtorange, wie sie in den 1960/70/ frühen 80er Jahren auch bei der Bundesluftwaffe in Gebrauch waren.
Die Crew trägt die herrlich 'old school'-mäßigen Overalls in Leuchtorange, wie sie in den 1960/70/ frühen 80er Jahren auch bei der Bundesluftwaffe in Gebrauch waren.

Grumman F-14A (Plus) Super Tomcat

Einzelne Umbauschritte

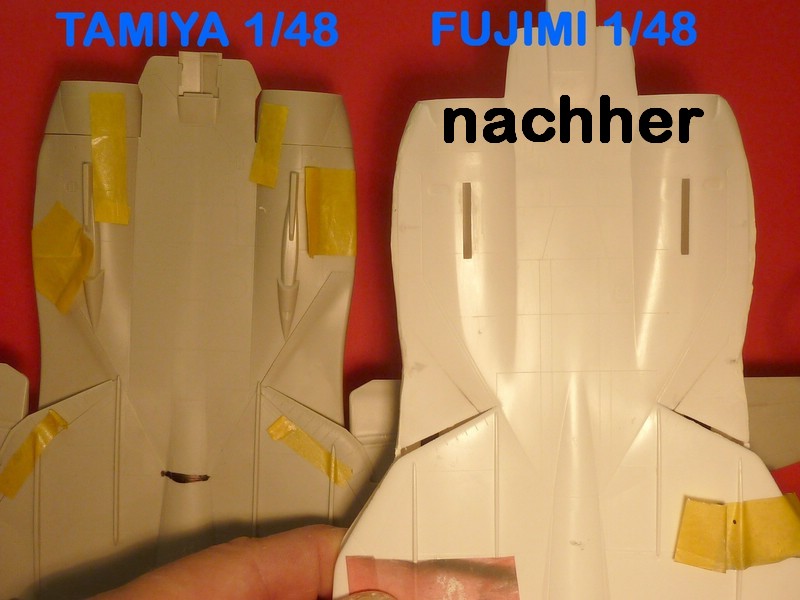

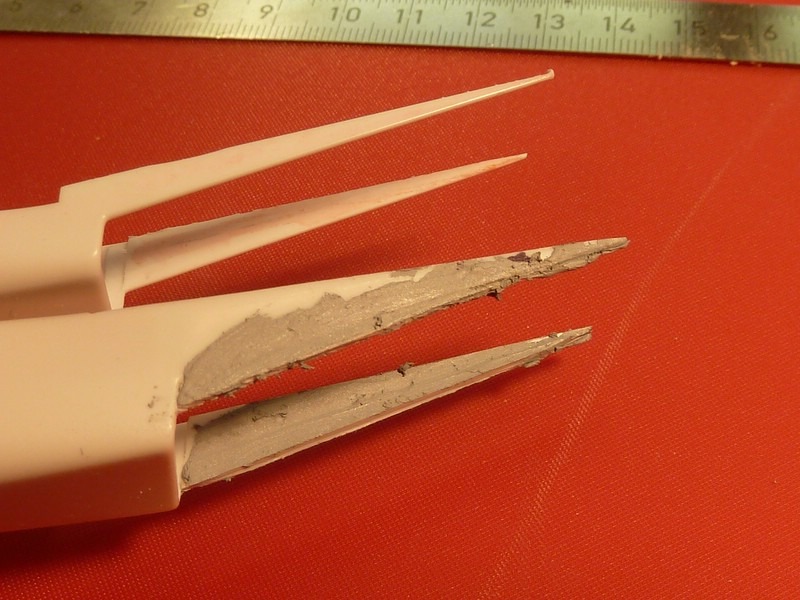

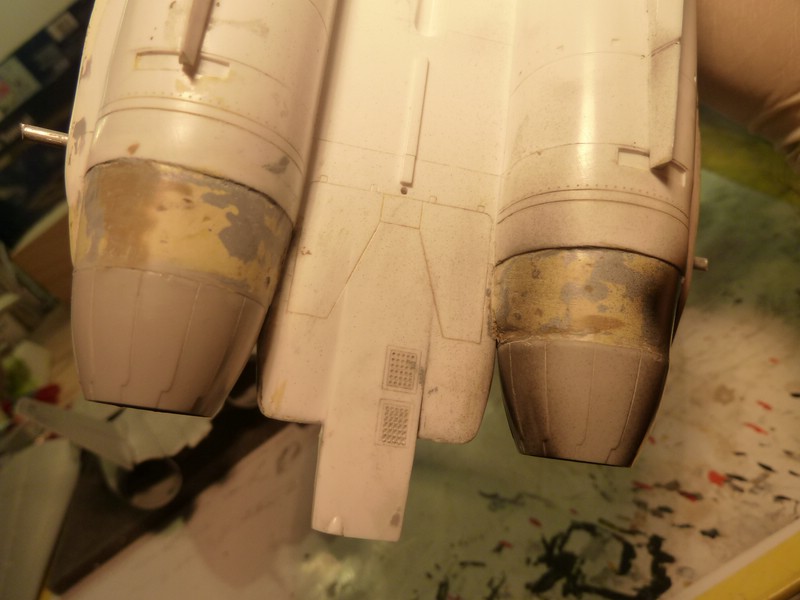

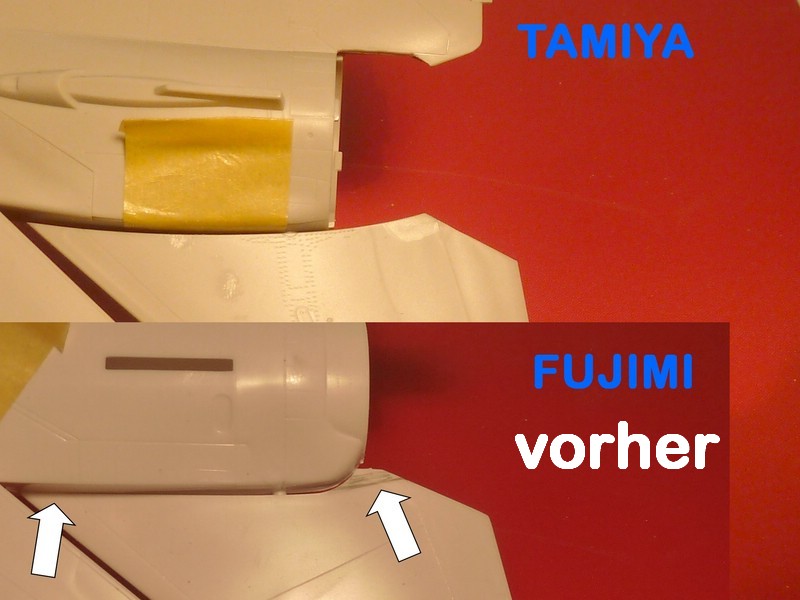

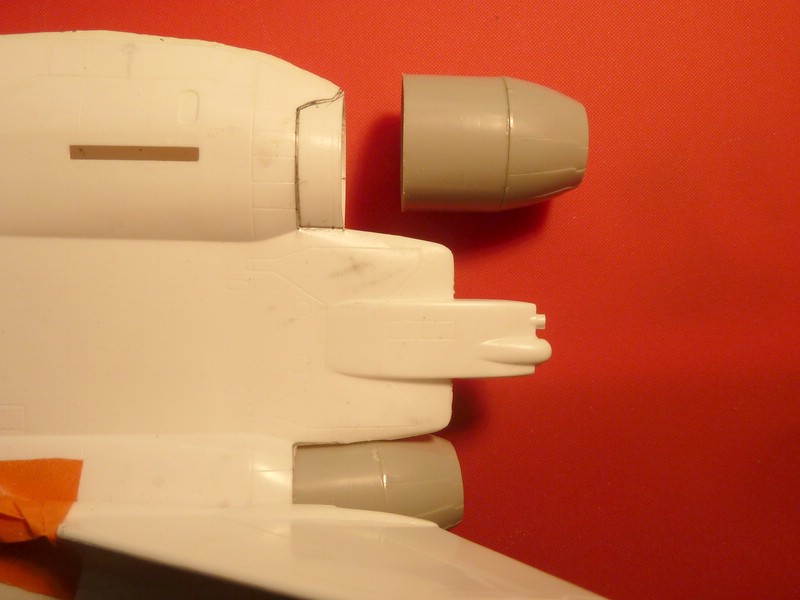

Links der Referenz-Bausatz von Tamiya von 2016, rechts das Dilemma des Fujimi-Pendants: die Intakes sind völlig falsch dimensioniert.Hier die Krux bei den Tailerons: es fehlt ordentlich an Taille! Der Rumpfverlauf ist zu gerade. Tamiya ist hier wieder mal vorbildlich.Nach Anbringen von Spachtelmasse und erstem Verschleifen sieht das Ganze schon besser aus.Die 5mm zu schmale Rumpfkontur des Fujimi-Bausatzes blieb unangetastet.Die Form der Tailerons wurde mit einer Profillehre an den neu gestalteten, verschliffenen Rumpf angepasst.Die Flügelkanten der Tragflächen wurden dünner geschliffen (auch die der Tailerons und Leitwerke, hier nicht im Bild).Die Hasegawa GE 110-400 Triebwerksnozzles und Brennertunnel einer F-16 passen super.

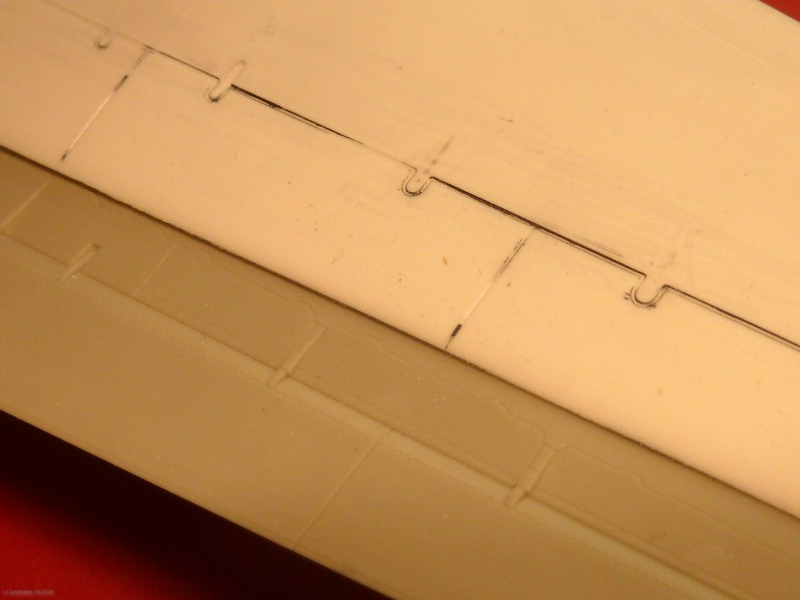

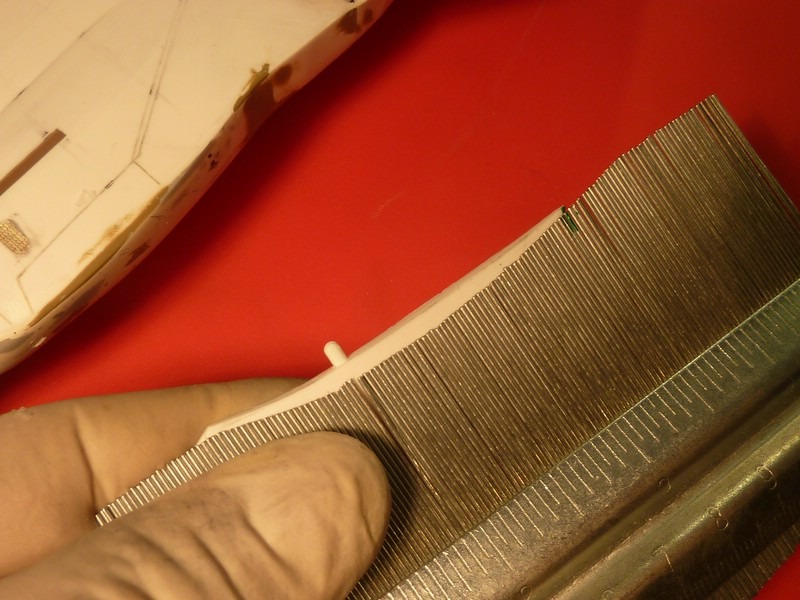

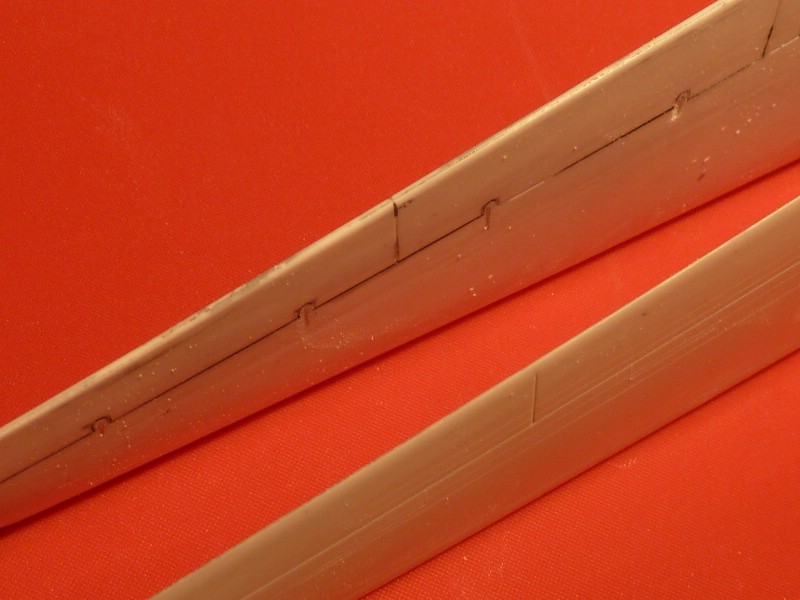

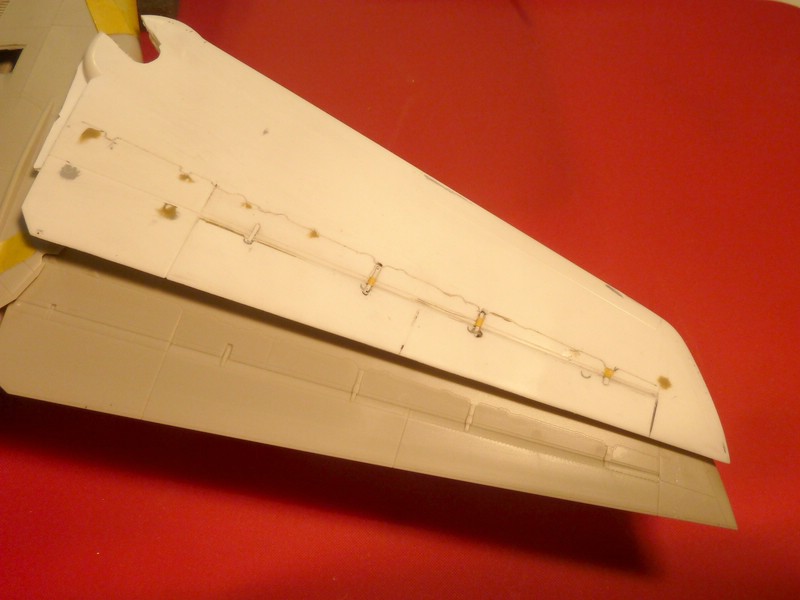

Der Unterschied zwischen den unbearbeiteten Fujimi-Flaps und denen von Tamiya (unten) ist markant!Das Gravieren des hinteren Bereiches der Tragflächenoberseite erfolgte mit der Umrandung der Vinyl-Abdeckmasken von Furball Aero Design, vorgesehen für das Tamiya-Modell.(Obere Tragfläche): Nach dem Gravieren wurden die Flügeloberseiten zu den Flaps hin mit einem runden Cuttermesser ausgeschabt, die Scharnierlagerungen der Flaps ausgefräst und kleine Streifen aus Plastikprofilen als Scharniere eingeklebt.Die Triebwerkshüllen wurden mit Milliput und Feinspachtel angepasst.Um den Jet im Fluge darzustellen, wurden die Hauptfahrwerksklappen neu konstruiert. Da hatte vorher nix gepasst!Nach dem Auftragen von Gunzes Mr. Surfacer 1000 werden nun die ersten Gravuren auf der Rumpfoberseite gezogen. Dünnes Dekorband oder Tamiyas weißes, flexibles Kurvenband leisten dabei gute Dienste.Die Seiten der Intakes wurden mit Sheet und Spachtelmasse aufgefüttert.

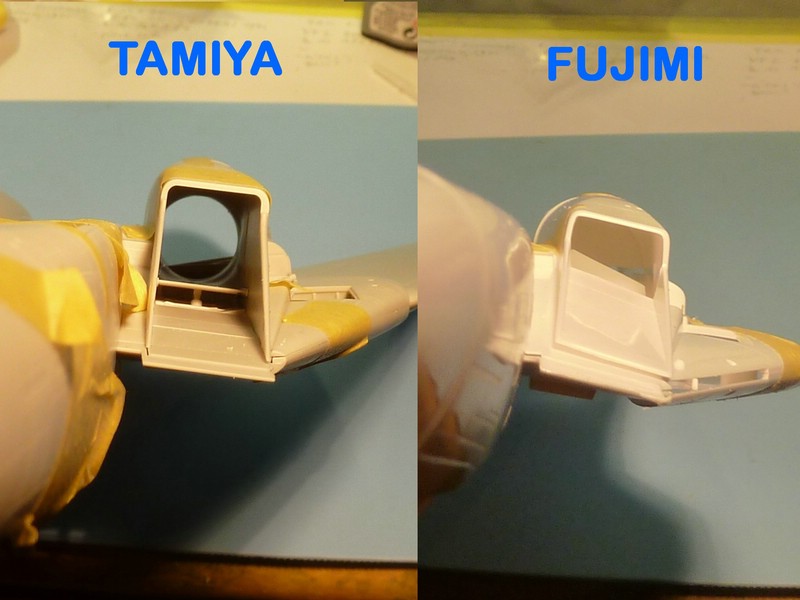

Links der Referenz-Bausatz von Tamiya von 2016, rechts das Dilemma des Fujimi-Pendants: die Intakes sind völlig falsch dimensioniert.

Links der Referenz-Bausatz von Tamiya von 2016, rechts das Dilemma des Fujimi-Pendants: die Intakes sind völlig falsch dimensioniert.

Umbau macht Freude

Es musste eine Wespentaille geformt werden! Die hinteren Rumpfseiten wurden an deren engster Stelle eingeschnitten, aus den Kunststoffecken Klebefalze gebildet, die Falze verklebt und der Rumpf somit noch weiter verjüngt. Die jeweiligen Breitenmaße habe ich von Tamiyas Tomcat und von Willy Peters' Plänen (in Dany Coremans "F-14"-Buch) abgegriffen und mit der Schieblehre auf das Modell übertragen, dann entsprechend Spachtelmassse aufgetragen.

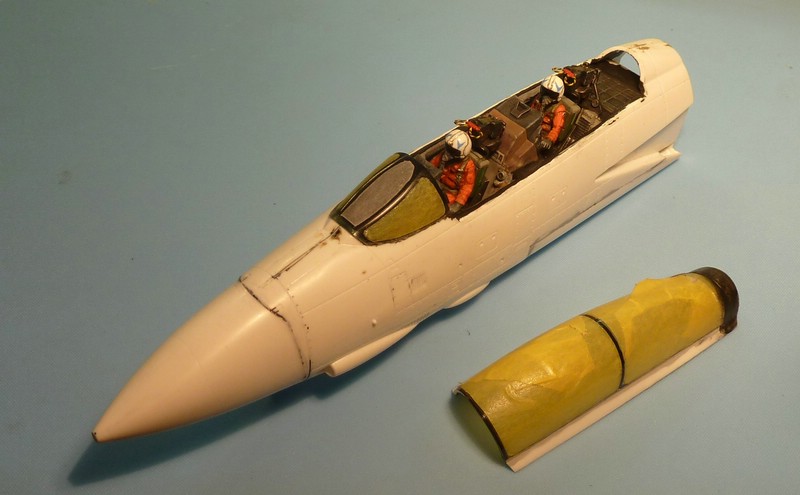

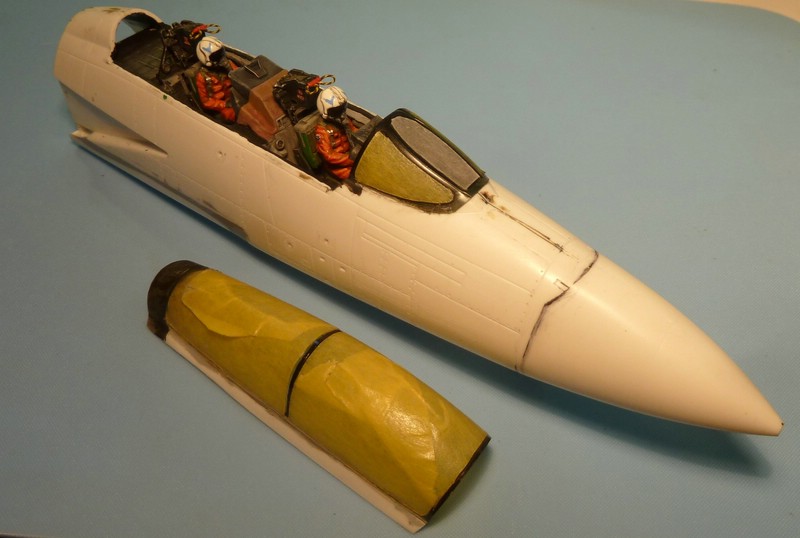

Als Cockpit verwendete ich schließlich das eines Tamiya-F-14A-Bausatzes, nachdem ich mich dazu entschieden hatte, jenes von Fujimi nach dem Einbau doch wieder herauszureißen. Es ging einfach gar nicht. Dieses Teil war mangels korrekter Form, Details und Passung nicht verwertbar!

Die "lange Nase", das dem Bausatz beiliegende Plastikstäbchen als pitot tube, habe ich neu aus Edelstahl-Spritzenkanülen und Sekundenkleber aufgebaut.

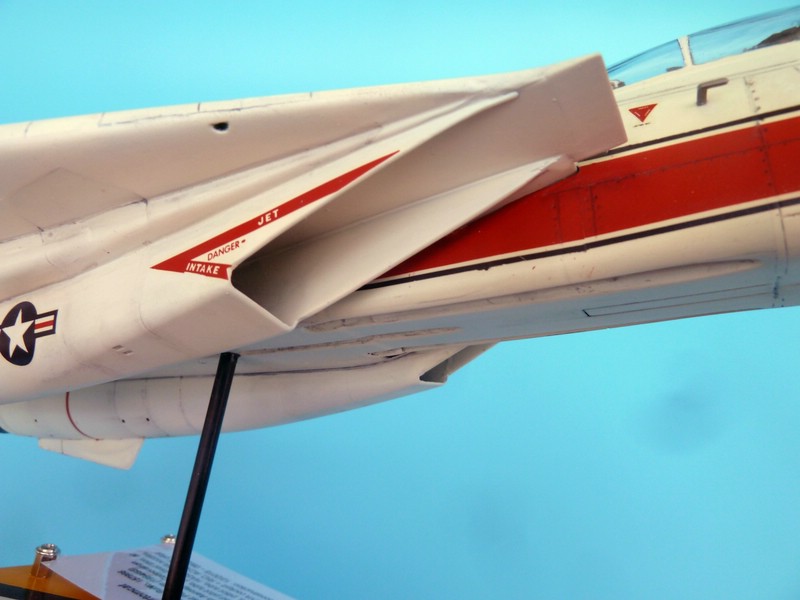

Die Lufteinlauftunnel  habe ich an den schmalen/flachen Seiten mit einem etwa 3 mm breiten, dreieckigem Streifen aus Plastikkarte aufgefüttert. Die oberen Innenseiten der Intakes wurden  aus Plastikkarte komplett neu aufgebaut. Einmal eingeklebt, wurde in beiden Lufteinlauftunneln ein rechteckiges Stück Plastikkarte auf die Konstruktion geklebt, um die hintere, abgesenkte Airbleed-Klappe anzudeuten.

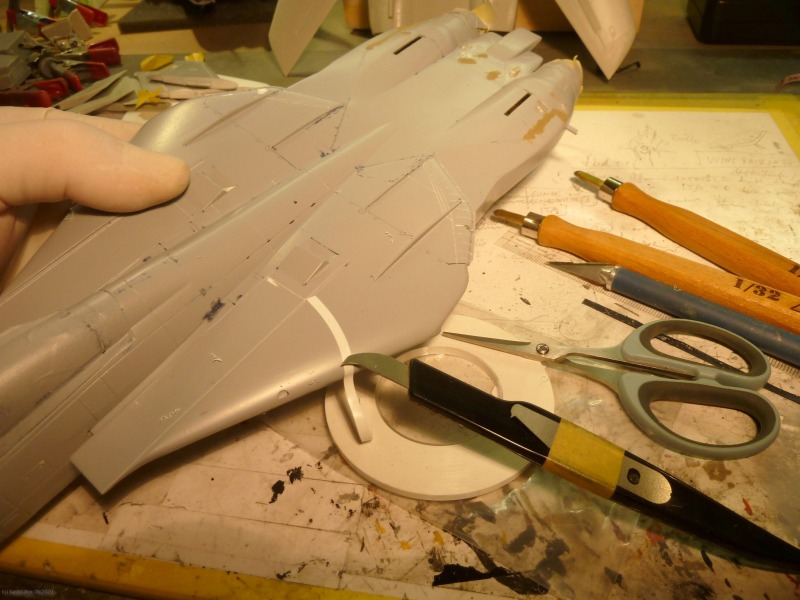

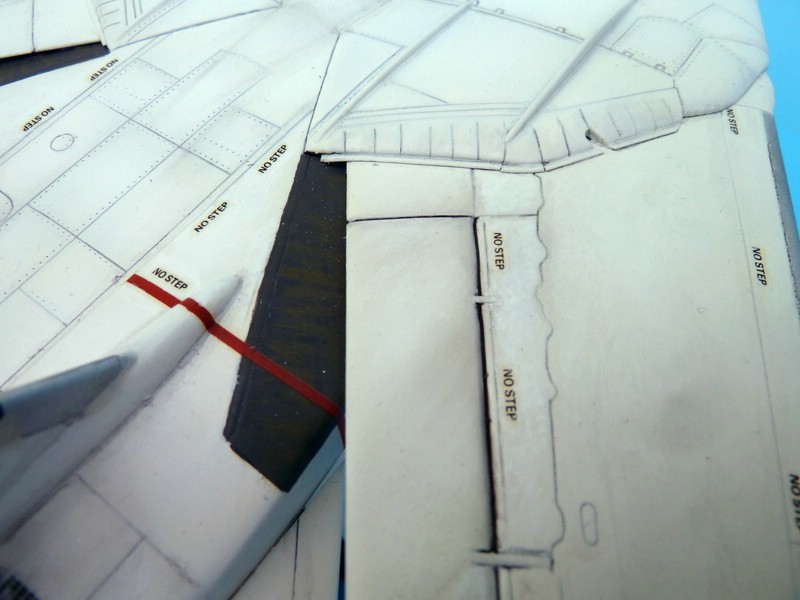

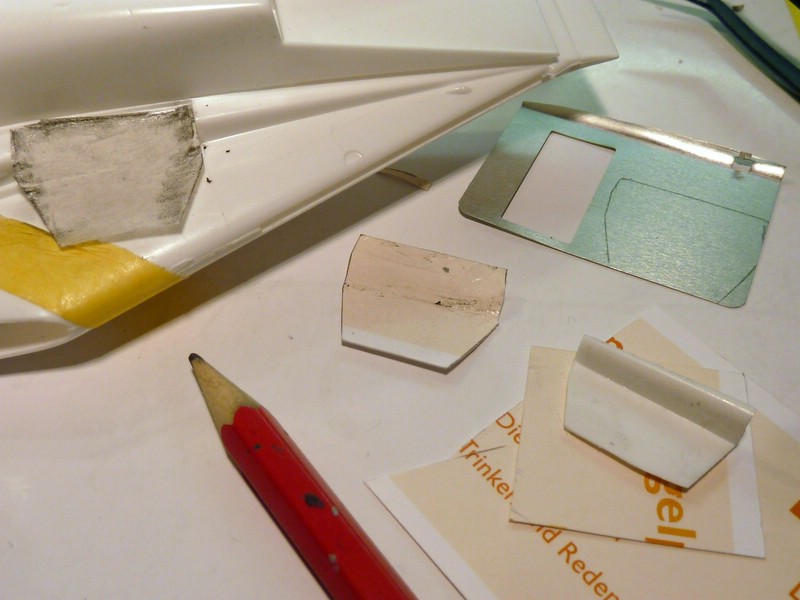

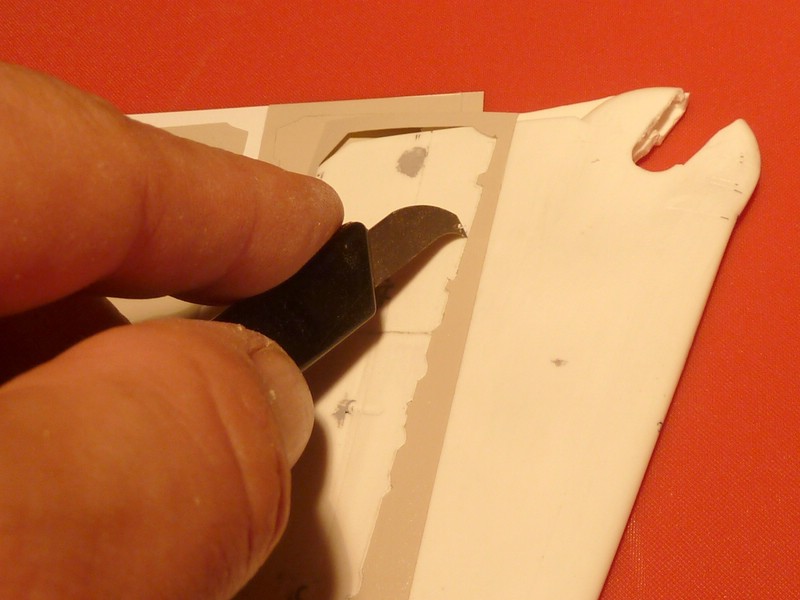

Ich habe für das Gravieren des hinteren Bereiches der Tragflächenoberseiten eine Schablone genutzt, die ich aus der Umrandung der Vinyl-Abdeckmasken von Furball Aero Design für die Spoiler/Flaps der "Tamiya-Tomcat" requirierte. Nach dem Gravieren habe ich die Flügeloberflächen zu den Flaps hin/ im Bereich der Spoiler mit einem runden Cuttermesser ausgeschabt, die Scharnierlagerungen der Flaps ausgefräst und kleine Streifen aus Plastikprofilen als Scharniere mit Verstärkungen aus Tamiya-Tape eingepasst.

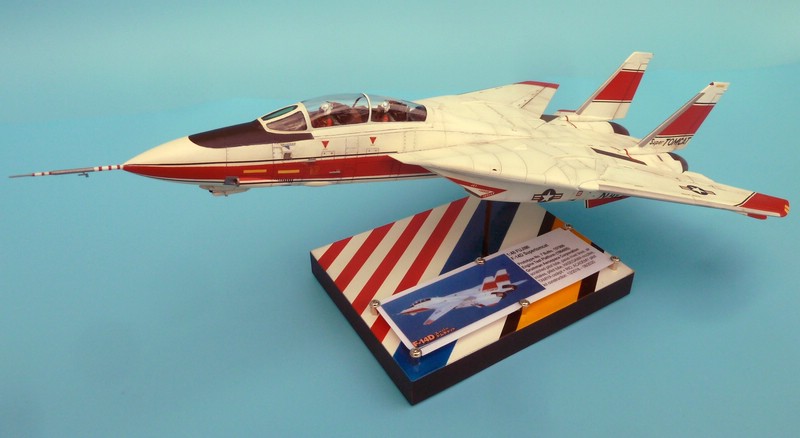

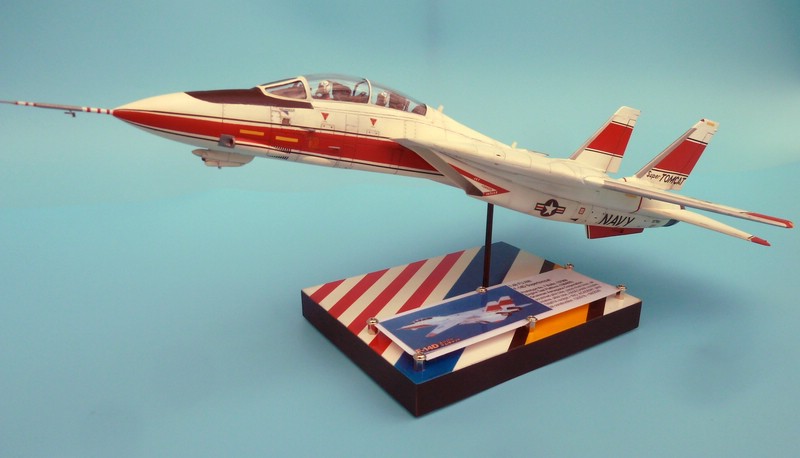

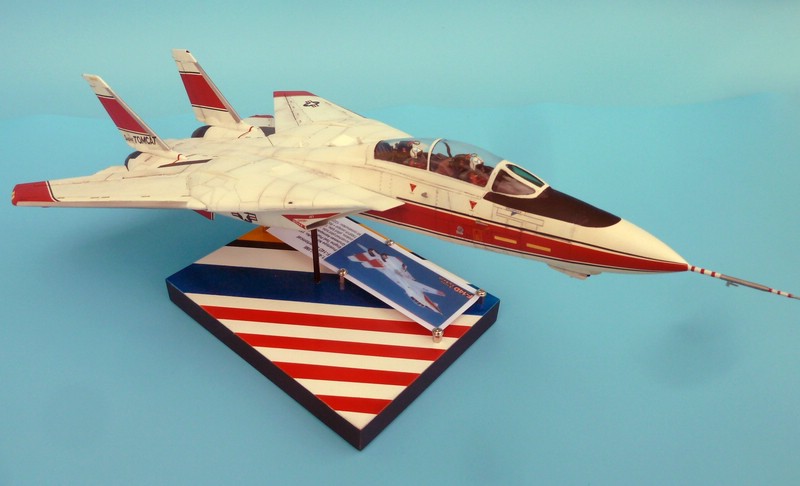

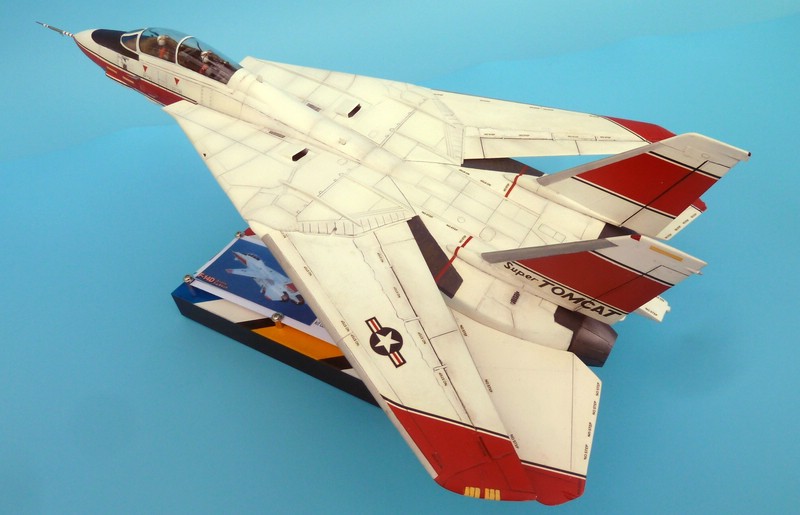

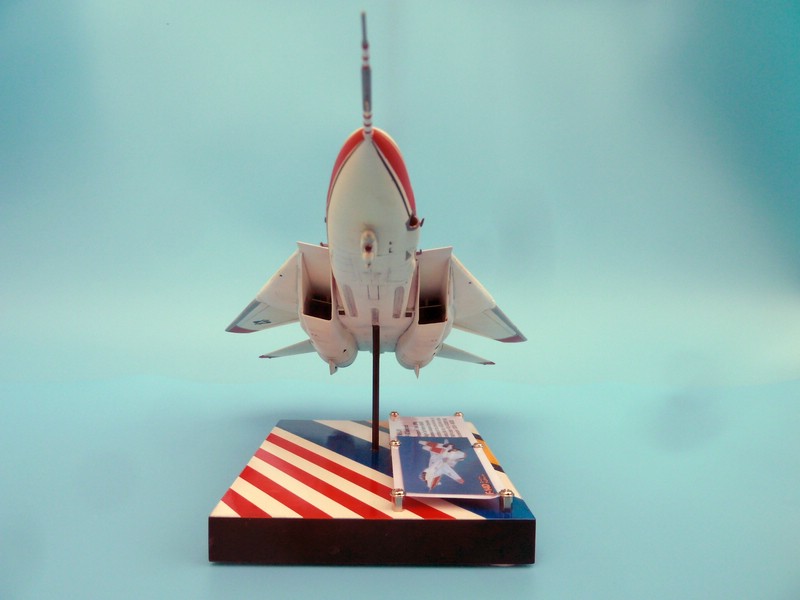

Zum Schluss wurde noch ein Stäbchen aus Kohlefaser als Halterung für die Darstellung im Fluge mit Epoxy befestigt. Die Display-Basis besteht aus einem Holzsockel, auf den die "Tomcat-Farben" streifenförmig aufgesprüht und ein ausgedrucktes Typenschild aufgeschraubt wurden.

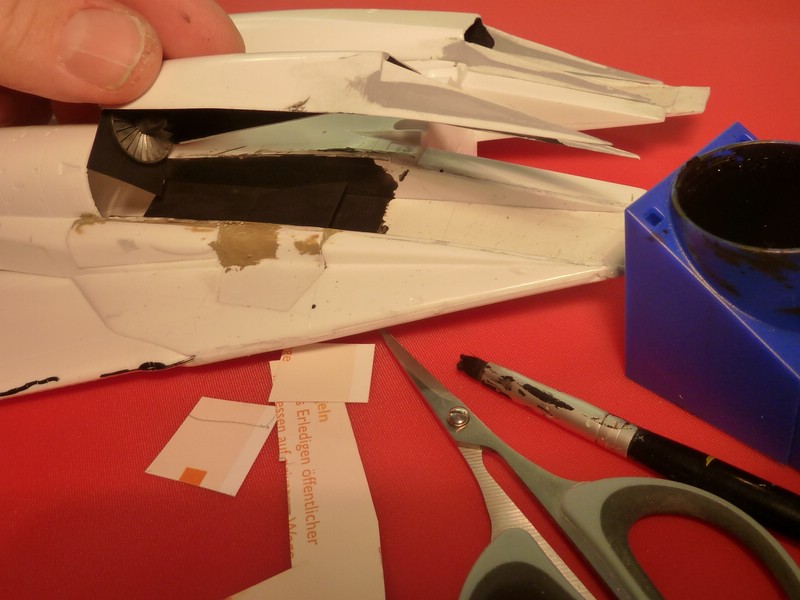

Das Pitotrohr entstand aus drei unterschiedlichen Spritzenkanülen aus Edelstahl, die mit Sekundenkleber verschliffen wurden.Die hinteren Bereiche der Lufteinlauftunnel wurden schwarz lackiert, damit sie beim Hineinblicken nicht so prominent zum Vorschein kommen. Dort wurde auch als 'Sichtschutz' ein Stückchen Karton eingeklebt.Abgeschliffene, ehemals erhabene Gravuren auf der Rumpfoberseite. Die Reste des Kontrastmittels (Faserstift) sind noch erkennbar...Als Cockpit wurde jenes der F-14A von Tamiya eingebaut und mit Verlinden-Ätzteilen ergänzt...Der Pilot stammt aus dem F-14-Academy-Bausatz, der radar intercept officer (RIO), also der 'Hintensitzer', von Tamiya.Das Tamiya-Cockpit und die orange Crew passten ganz gut in den Fujimi-Rumpf. Das vordere Instrumentenbrett samt Abdeckung ragt leider etwas zu weit nach hinten...Ohne die Cockpit-Haube hat man einen relativ guten Einblick in das Cockpit...

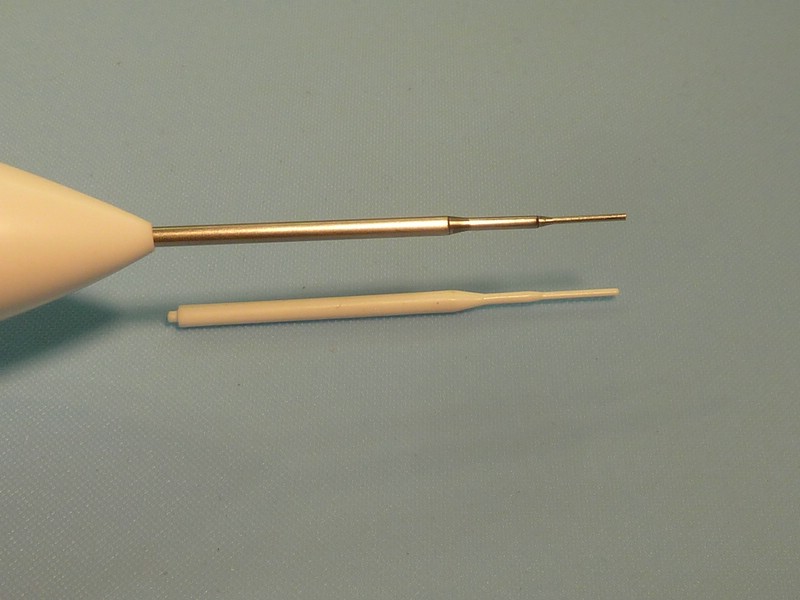

Das Pitotrohr entstand aus drei unterschiedlichen Spritzenkanülen aus Edelstahl, die mit Sekundenkleber verschliffen wurden.

Das Pitotrohr entstand aus drei unterschiedlichen Spritzenkanülen aus Edelstahl, die mit Sekundenkleber verschliffen wurden.

Lackierung und Decals- eine Story mit Hindernissen

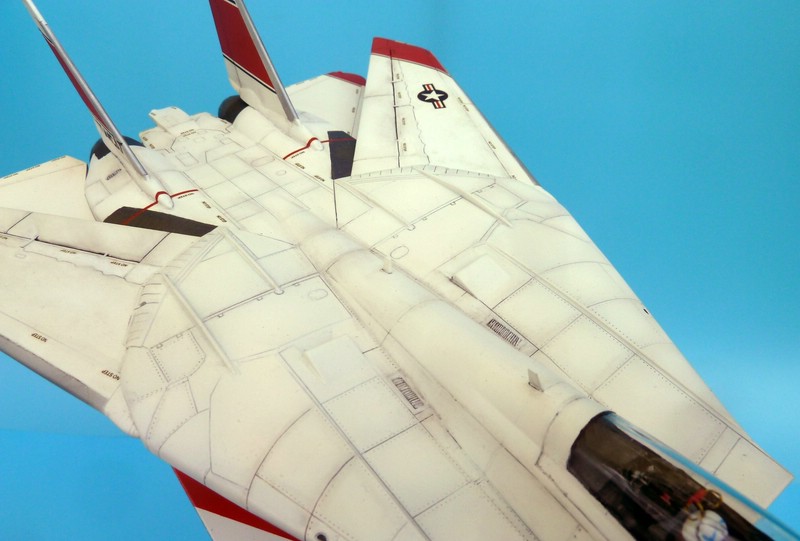

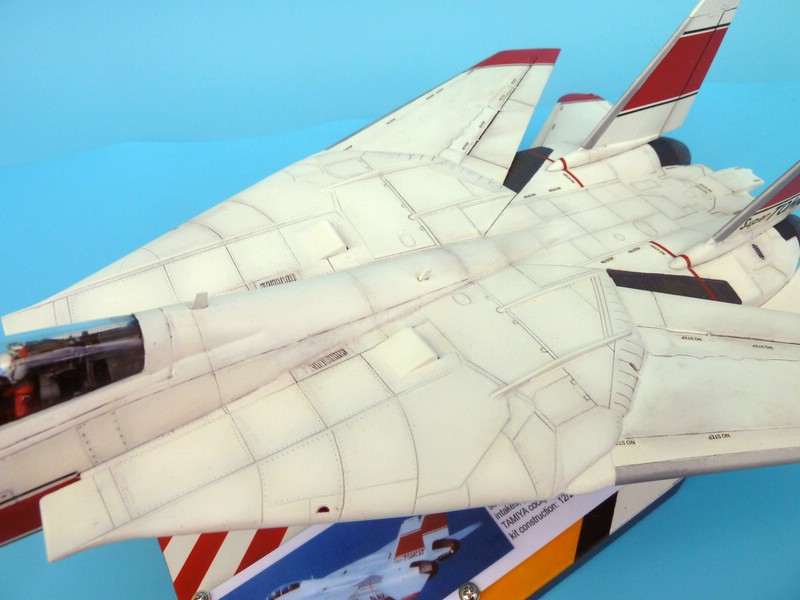

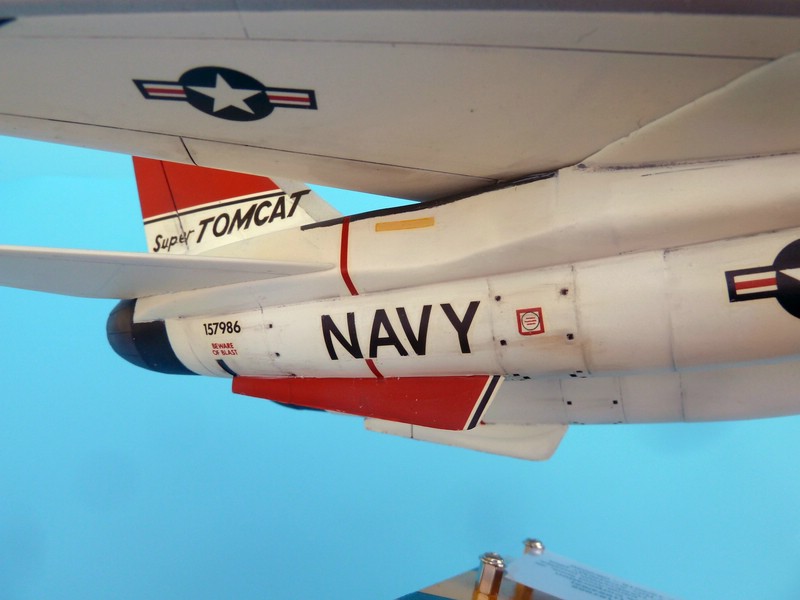

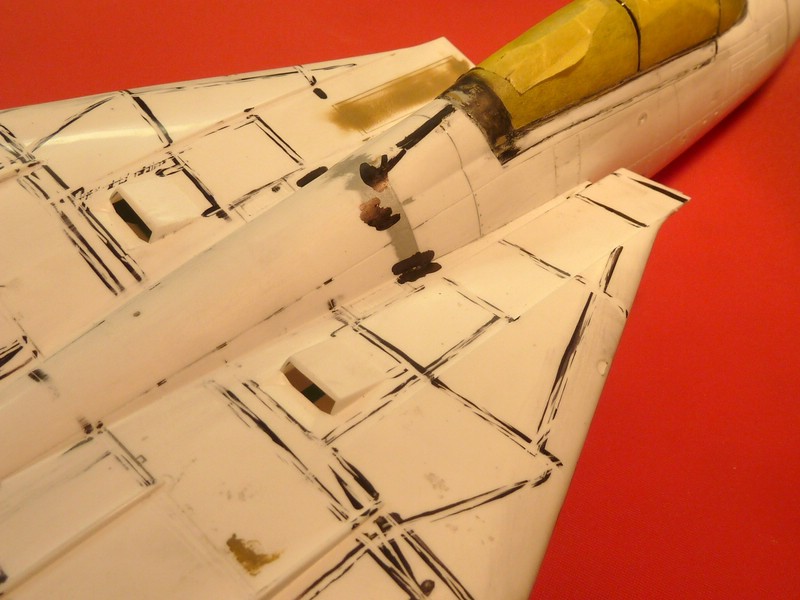

Nach einer Grundierung mit Gunzes Surfacer 1000 wurden die Oberseiten des Modells graviert und danach fein beigeschliffen, um Unregelmäßigkeiten verschwinden zu lassen. Darauf trug ich das hervoragend deckende, hochglänzende Weiß von Gunze auf, so dass ich einen perfekt glatten Untergrund für die Abziehbilder hatte. Ich verwendete die Decals out of the box, und dann das: Zum einen schmiegten sie sich sehr gut an die Oberflächen des Modells, aber direkt nach dem Auflegen pappten die Teile dermaßen, dass man sie kaum oder gar nicht verschieben/justieren konnte. So zerrissen mir einige der roten Dekorflächen, und ich musste die entsprechenden Segmente mit dem Airbrush lackieren. Das war ein Heidenspaß.

Und dann noch dies: Ich hatte, wie bei meinen Arbeitsschritten üblich, "Future"-Glanzacryl aufgetragen, um nach dem Aufbringen der Abziehbilder das Washing des Modells vorzubereiten. Nach dem Durchtrocknen zwei Tage später stellte ich fest, dass die Oberflächen des Modells gelblich angelaufen waren - vergilbt! Komischer Weise war an den Stellen, wo keine Gunze 1000er-Grundierung aufgetragen worden war, alles in Ordnung. So entschied ich mich nach einer zweiwöchigen Bastelpause am Modell zu dessen kompletter Neulackierung in weißer Farbe, nachdem ich Decals und andersfarbige Markierungen abgeklebt hatte! Und weil ich weiße Acrlyfarbe (Revell Aquacolors) benutzte, konnte ich mir eine weitere Schicht "Schutzlack" sparen und begann direkt mit dem Washing mit Ölfarben.

Grumman F-14A (Plus) Super Tomcat

Grumman F-14A (Plus) Super Tomcat

Fazit

Wow, das waren Wochen eiserner Disziplin und echter Fummelarbeit. Oftmals hätte diese Tomcat durch manuelle Beschleunigung fast tatsächlich das Fliegen gelernt, aber ich konnte mich gerade noch zusammenreißen. Umso mehr bin ich froh, dass diese ansprechende Test-Variante der F-14 nun in meiner Vitrine steht.

Grumman F-14A (Plus) Super Tomcat

Grumman F-14A (Plus) Super TomcatGrumman F-14A (Plus) Super TomcatGrumman F-14A (Plus) Super TomcatGrumman F-14A (Plus) Super TomcatGrumman F-14A (Plus) Super TomcatGrumman F-14A (Plus) Super TomcatGrumman F-14A (Plus) Super Tomcat

Grumman F-14A (Plus) Super Tomcat



Quellenverzeichnis

Internet-Fundstellen:

 Literatur:

  • Danny Coremans, Uncovering the Grumman F-14 A/B/D Tomcat, Daco Publications, Antwerpen/ Belgien, 2016, ISBN 978-90-8198-902-2 für alle F14-Fans ein "Muss"! Detailaufnahmen und interessante technische Hintergrundinfos ohne Ende...
  • Andy Evans, The Grumman F-14 Tomcat  - A Comprehensive Guide, MDF-Series, SAM Publications, Bedford/GB, 2008, ISBN 978-0-9551858-6-1. Hier Hinweise auf die ersten Prototypen der Tomcat
  • Aircraft Number 105, F-14 Tomcat in Action, Squadron/Signal Publication, Carrollton,Tx/USA, 1990, ISBN 0-87947-247-0
  • Lou Drendel,  F-14 Tomcat In Action No.206, Squadron/Signal Publication, Carrollton,Tx/USA, 2007, ISBN 13 978-0-89747-539-6 // 10 0-089747-539-6
  • Lou Drendel, Tomcat - The Grumman F-14, Squadron/Signal Publication, Carrollton,Tx/USA, 2007
