H.M.S. Queen Mary

(NNT Modell+Buch - Nr. 70030)

NNT Modell+Buch - H.M.S. Queen Mary

Produktinfo:

Hersteller:NNT Modell+Buch
Sparte:Schiffe Militär Militär bis 1939
Katalog Nummer:70030 - H.M.S. Queen Mary
Maßstab:1:700
Kategorie:Bausätze (Resin, Vacu, ...)
Preis:89,60 €
Inhalt:63 Reinteile, 1 Fotoätzteileplatine, 1 Hutgummi, 1 Flaggendecal. Als HighTech-Version zusätzlich gedrehte Messingrohre und Relings

Besprechung:

Geschichtliches

Queen mary wurde am 6.3.1911 bei Palmers, Newcastle auf Kiel gelegt, lief am 20.3.1912 vom Stapel und wurde am 4.9.1913 in Dienst gestellt. QM nahm an der Skagerrak-Schlacht teil, bei der QM Seydlitz einige Treffer beibrachte, die zum Ausfall eines der Türme führte. Später jedoch wurde QM von Treffern der Derfflinger und Seydlitz versenkt. 57 Offiziere und 1209 Manschaften kamen dabei ums Leben. Lediglich 2 Offiziere und 5 Seeleute konnten von eigenen Einheiten gerettet werden, 2 Besatzungsmitglieder wurden von einem deutschen Torpedoboot aufgenommen.

Technische Daten

  • Länge: 201.17 m, 212.75 m an der Wasserlinie
  • Breite: 27.13 m
  • Tiefgang: 8.53 m
  • Bewaffnung: 8x 13,5in 45cal Mk V, 16x 4in 50cal Mk VII, 5x MG, 2x 21in Torpedorohre
  • Maschinenausstattung: 46 Kessel
  • Geschwindigkeit: 27,5 Knoten
  • Verdrängung: 26780 to, 31486 to im Einsatz
  • Besatzung: 1275 Mann
  • Das Modell

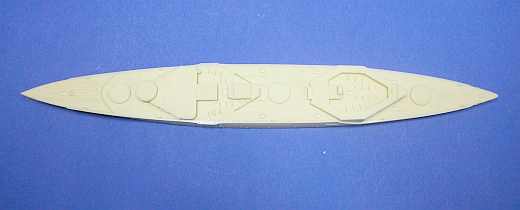

    Alle Modelle, die in Zusammenarbeit mit der Firma Samek aus Tschechien entstanden sind, weisen eine hohe Gußpräzision auf. So sind am Rumpf zum Beispiel sehr deutlich Bullaugen zu erkennen sowie sämtliche erhabenen Teile. Das Deck hat eine sehr feine Plankengravur. Interessant am Rumpf ist auch die Darstellung der hauchdünnen Auflagerplattform für die Torpedonetze: Superfiligran...vorsicht! Nicht anfassen.

    NNT Modell+Buch - H.M.S. Queen Mary

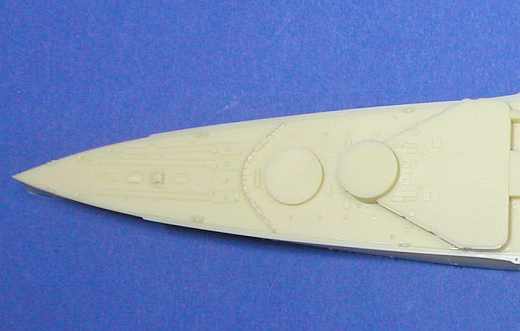

    Detail der Bugsektion

    Unglaublich wie fein definiert der Wellenbrecher mit den lotechten Aussteifungsblechen ausgefallen ist. Alle Barbetten sowie das erste Aufbautendeck sind am Rumpf mitabgegossen.

    NNT Modell+Buch - H.M.S. Queen Mary

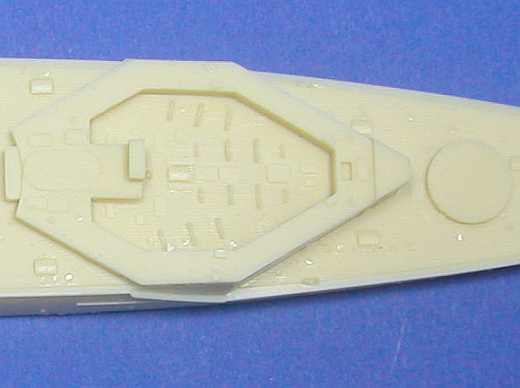

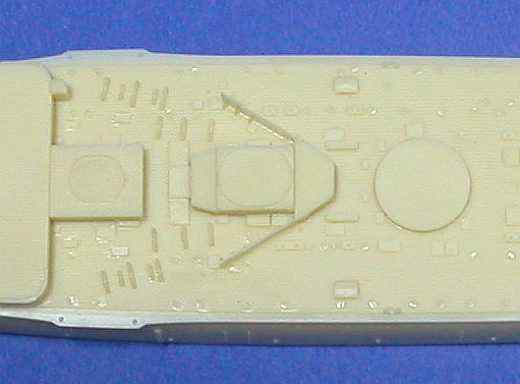

    Detail der Mittelsequenz

    Beachte die Bootsstützen sowie alle anderen auf dem Deck mit angebrachten Applikationen.

    NNT Modell+Buch - H.M.S. Queen Mary

    Deatil des Heckbereiches

    Auch hier: Feine Bootsauflager und sehr schön zu sehen, die Lagerflächen für die Torpedonetze.

    NNT Modell+Buch - H.M.S. Queen Mary

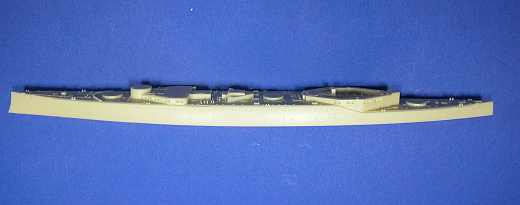

    Seitliche Ansicht des Rumpfes

    Am Heck zu sehen: Der leicht konisch verlaufende Aufbautenteil ausgehend vom tieferliegenden Deck.

    NNT Modell+Buch - H.M.S. Queen Mary

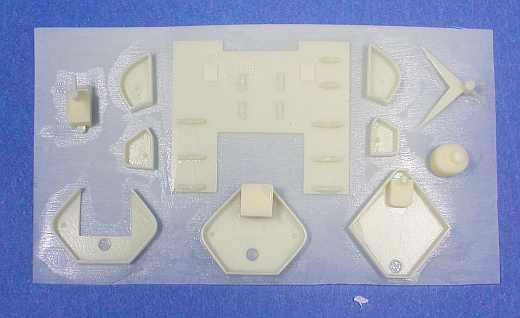

    Die Plattformen

    Sehr dünne Aufkanntungen unterstreichen die tolle Qualität des Gusses.

    NNT Modell+Buch - H.M.S. Queen Mary

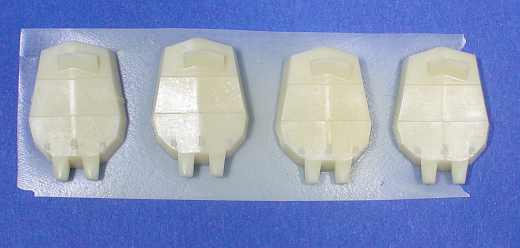

    Die Türme der schweren Artillerie

    Deutlich zu sehen: Die schuppenartig übergreifenden Panzerplatten. Die Blastbags (Spritzwasserschutz im Übergang von Turm zum Geschützrohr) sind mit abgeformt.

    NNT Modell+Buch - H.M.S. Queen Mary

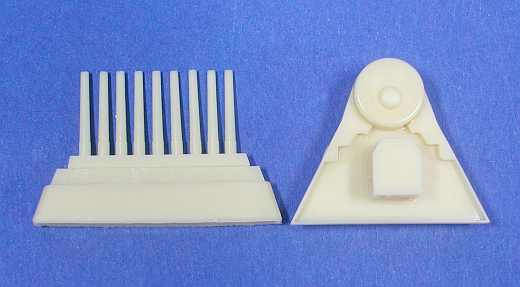

    Die Brücke und die 13,5 inch Rohre

    Auch hier: Sehr dünne Aufkantungen. In der HighTech-Variante gibt es Messingrohre und 3-Gurt Relings

    NNT Modell+Buch - H.M.S. Queen Mary

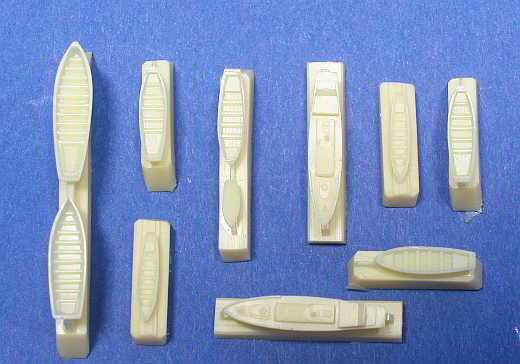

    Die Beiboote

    Anders als bei anderen Kleinserienhersteller sind die Boote hervorragend modelliert.

    NNT Modell+Buch - H.M.S. Queen Mary

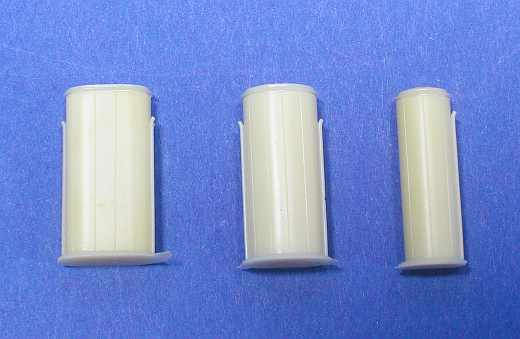

    Die Schornsteine

    Die zwei ovalen und der kreisrunde Schornstein haben eine leichte, versenkte vertikale Gravur.

    NNT Modell+Buch - H.M.S. Queen Mary

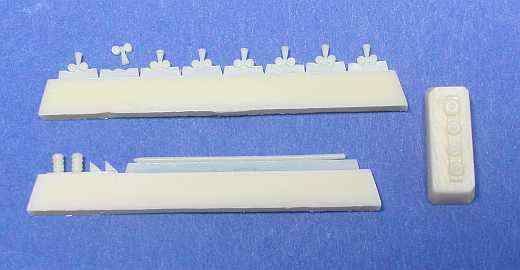

    Diverse Kleinteile

    Sehr filigran! Vielleicht sollte man das Maststück aus Messingdraht herstellen.

    NNT Modell+Buch - H.M.S. Queen Mary

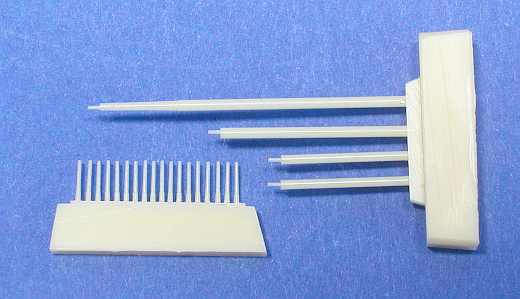

    Mastzubehör und Rohre der Kasemattengeschütze

    Auch hier sollte man, wenn man möchte auf Metall ausweichen. Wer nicht takelt, kann auch diese Teile verwenden.

    NNT Modell+Buch - H.M.S. Queen Mary

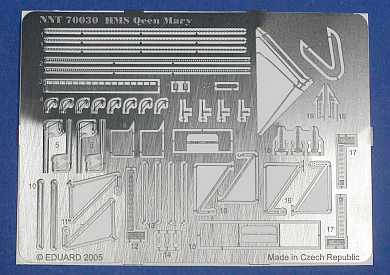

    Die Ätzteileplatine

    Hier finden sich Teile wie: Leitern, Ketten, Anker, Kranzubehör, Davits, Niedergänge, dünne Wandungen und leichte Bewaffnung.

    NNT Modell+Buch - H.M.S. Queen Mary

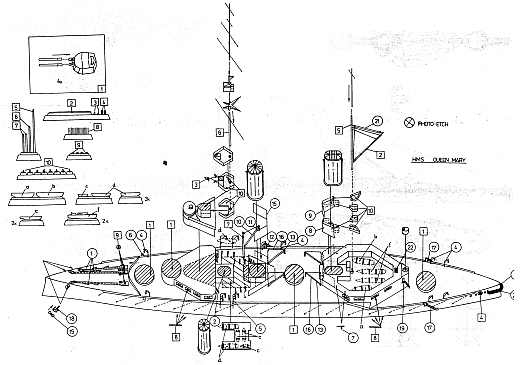

    Der Bauplan

    Der Bauplan als Explosionsisometrie liegt als DIN A 3 Blatt bei. Groß genug, um noch übersichtlich zu sein. Dennoch Anfänger, die gewohnt sind Baupläne mit fortlaufenden Baustufen zu lesen, müssen sich umgewöhnen.

    NNT Modell+Buch - H.M.S. Queen Mary

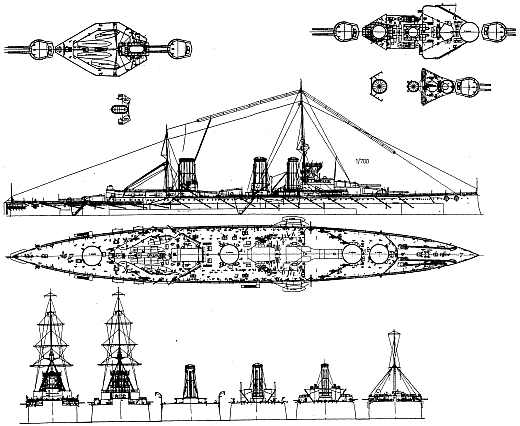

    Risszeichnung

    Alles was nicht aus dem Bauplan ersichtlich ist, kann hier abgegriffen werden. So findet man hier die Lage der Davits, die Längen der Masten sowie die gesamte Takelage wieder.

    NNT Modell+Buch - H.M.S. Queen Mary

    Stärken: Super Präzion, tolle Umsetzung des Originals, Flaggendecal und Hutgummi für die Torpedonetze.
    Anwendung: Zum Kleben taugt nur Sekundenkleber. Vielleicht die Teile mit Weißleim fixieren und im Anschluß Sekundenkleber in die Fugen laufen lassen. Das lässt ein Verschieben der Teile noch zu. Nichts ist schlimmer, als mit Sekundenkleber schief montierte Decksbereiche, die dann bombenfest sitzen.

    Fazit:

    Endlich mal wieder ein Schiff aus dem 1 Weltkrieg. Super umgesetzt, wie in der Vergangenheit von NNT gewohnt. Die wenigen Teile und der übersichtliche Bauplan lassen auch Anfänger im Resinbereich zum Ziel kommen.

    Diese Besprechung stammt von Martin Kohring - 06. Mai 2005
