Kanalwahlschalter

für Starfighter-Instrumentenbrett

von Thomas Brückelt (1:1 Eigenbau)

Modellbau mal etwas anders: manchmal kommt man an Projekte, mit denen man nicht rechnet, die einen mit interessanten Menschen verbinden und den Horizont erweitern....

Da ich für Frank Heinevetter (ehemaliger F-104- und Tornadopilot der Luftwaffe) Ende 2023 einen Starfighter in 1:72 baute, der auch öfter mal in seinen tollen Videos zu sehen ist, waren ihm meine modellbauerischen Fähigkeiten bekannt. Er fragte bei mir nach, ob ich nicht für Wulf „Buddy“ Beeck (ehemaliger F-104- und Tornadopilot, Marine), der ebenfalls seine Erlebnisse auf seinem Youtube-Kanal dem interessierten Publikum aufzeigt, einen Kanalwahlschalter nachbauen könnte. Er hat damals viel selbst gefilmt, daher finden sich bei ihm viele Originalaufnahmen. Er hat ein originales Instrumentenbrett des Starfighters, nur an der Stelle, an der der Kanalwahlschalter (auch UHF-Schalter) sein sollte, klaffte ein Loch. Da ein Original nicht mehr aufzutreiben war, sollte nun ein Nachbau das Mainpanel vervollständigen.

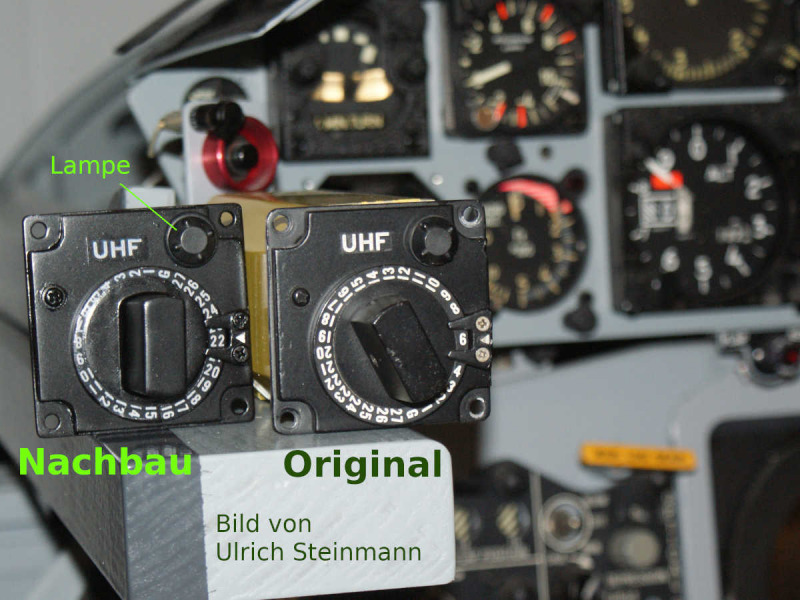

Für diesen besonderen Auftrag konnte ich mich begeistern und sagte zu. Maße und Bilder lieferte mir Ulrich Steinmann, welcher ein komplettes Starfighter-Cockpit für sich aus Originalteilen zusammenbaute, inklusive Schleudersitz. Er ist im Besitz eines originalen UHF-Schalters und konnte mir dankenswerterweise die benötigten Vorlagen liefern. Außerdem hatte er noch eine originale Lampe, die oben rechts von ihm in die Platte eingebaut wurde. Der Leuchtkörper befindet sich auf der Rückseite und erhellt bei Dunkelheit die weißen Beschriftungen von hinten her. Von vorne her sieht man nur deren Abdeckung.

Mit dem Kanalwahlschalter werden zugeordnete UHF-Frequenzen eingestellt, damit der Pilot diese schnell rasten kann. Wenn man mit 450 kn in nicht allzu großer Höhe durch die Gegend „brettert“, dann stellt das bei einem Frequenzwechsel eine enorme Erleichterung dar.

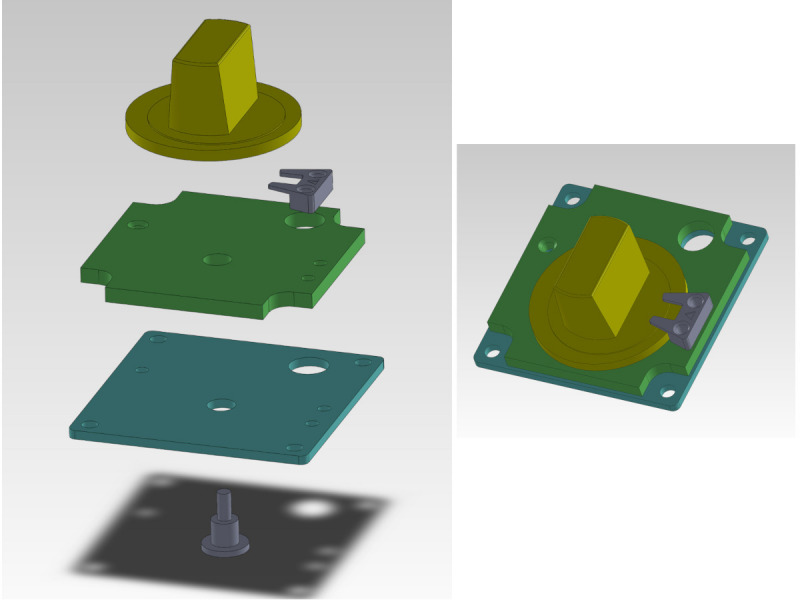

Mit einem CAD-System zeichnete ich die Teile nach. Danach bereitete ich sie im Slicer für den Druck auf und so war mein 3D-Drucker dann einige Zeit lang damit beschäftigt, aus PLA-Würstchen die Bauteile heranwachsen zu lassen. Danach folgten vier Schichten Sprühfüller. Mit Schleifpapier und Feilen wurden die Oberflächen der Einzelteile geglättet, bevor sie mit seidenmattem Sprühlack in Verkehrsschwarz angespritzt wurden.

Design der Teile

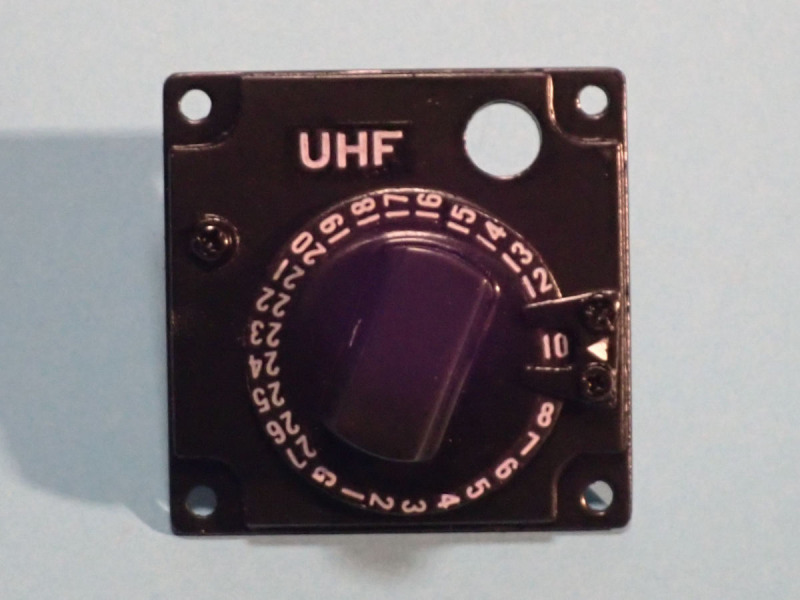

Um die Beschriftungen auf den Kanalwahlschalter zu bekommen, bat ich Ulrich, mir das Original unverzerrt abzufotografieren. Er lieferte mir auch hier eine optimale Vorlage, so konnte ich das Bild entsprechend skalieren und auf weiße Decalfolie ausdrucken. Nach dem Anbringen der Decals gab es noch ein paar kleine Korrekturen mit dem Pinsel und danach wurden die Teile mit seidenmattem Klarlack versiegelt. Schrauben mit passender Kopfform klebte ich ein und überstrich sie ebenfalls mit schwarzer Farbe. Als dann alles verklebt war, ging die Replika zu Ulrich, der die Lampe einbaute und danach gleich weiter zu Buddy, welcher sich nun an einem kompletten Instrumentenbrett erfreut.

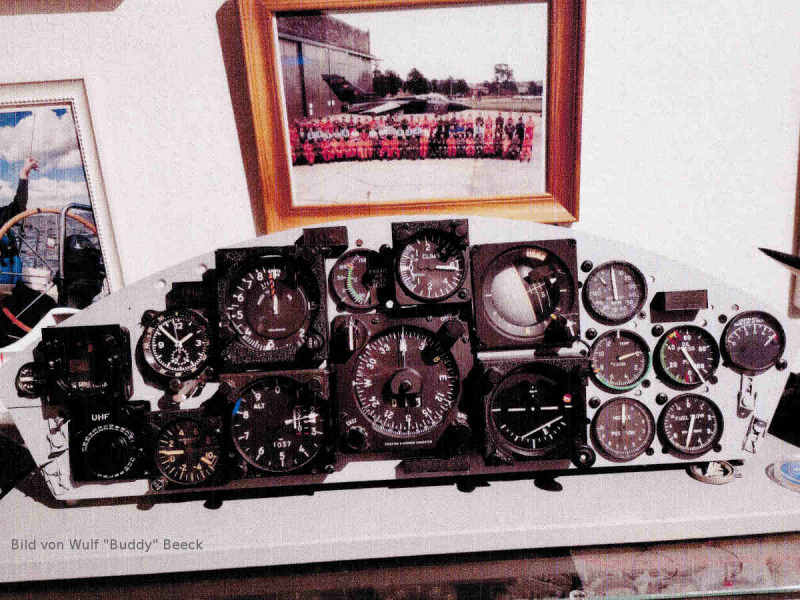

Jetzt ist das Panel komplett

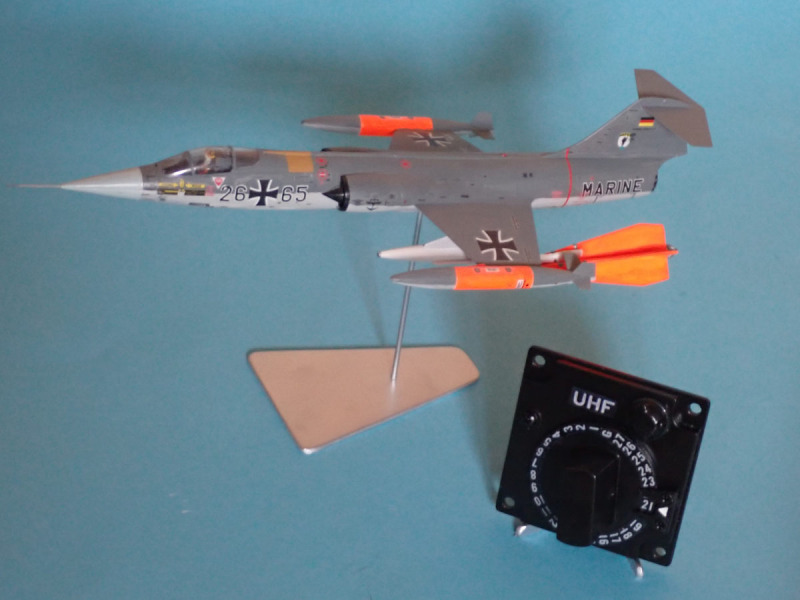

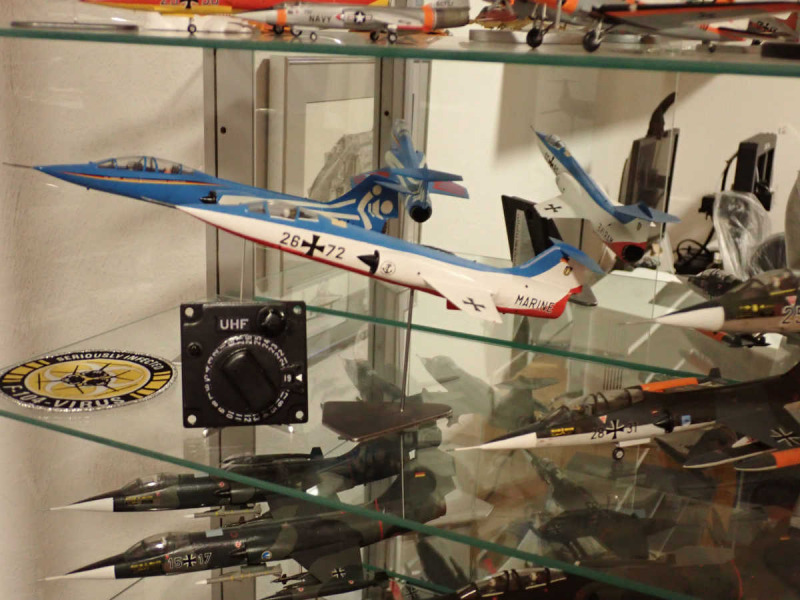

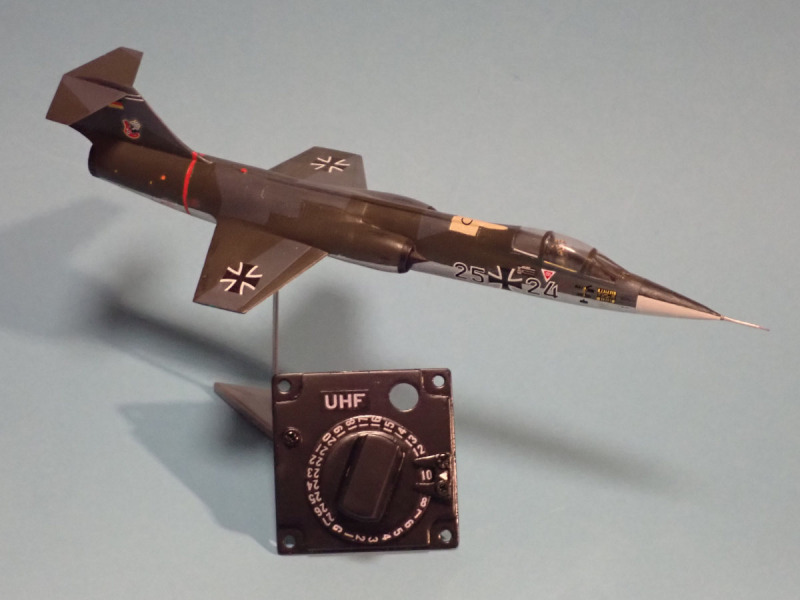

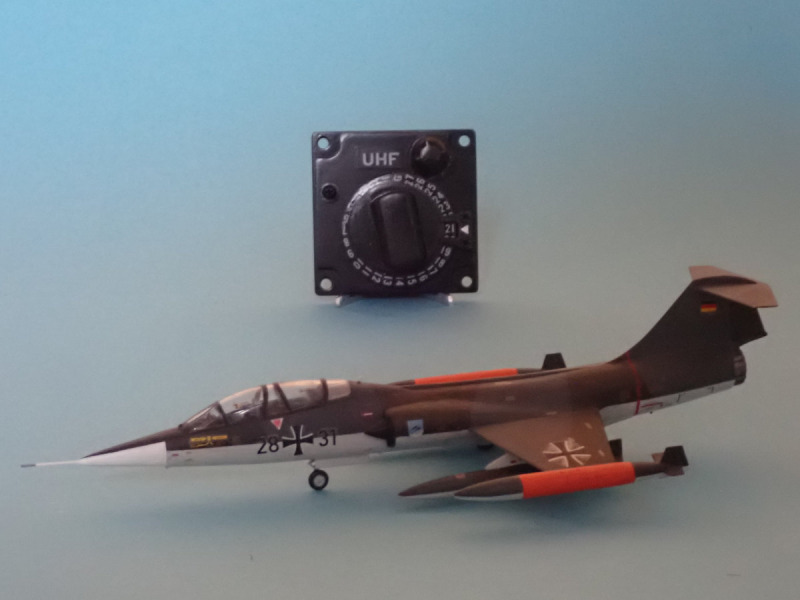

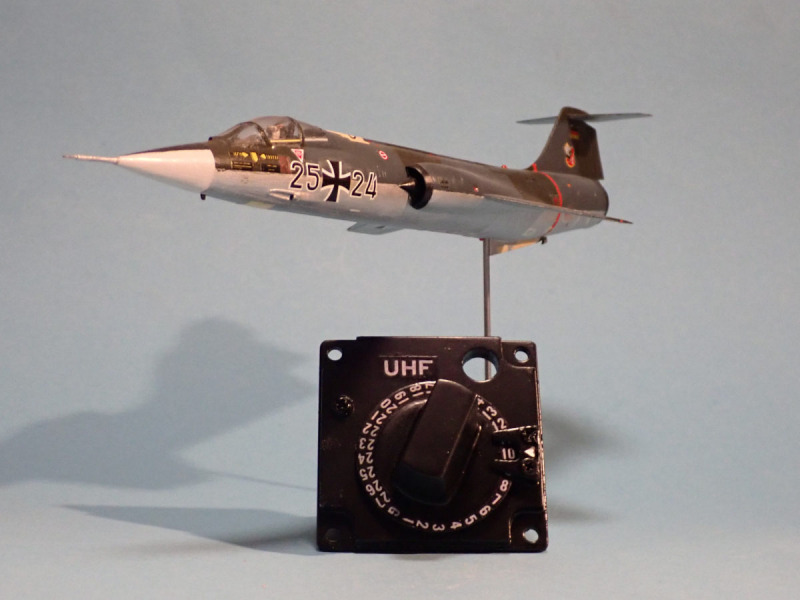

Als Erinnerung an das interessante Projekt und an die beteiligten Personen fertigte ich mir für meine Starfighter-Vitrine noch einen eigenen Kanalwahlschalter an. Diesmal mit „gefaktem“ Lampenkopf, den ich noch nachträglich konstruierte, sowie einem kleinen Ständer, damit er aufgestellt werden kann. Zwischen meinen F-104-Modellen macht sich das Kanalwahlschalter-Replikat ganz gut!

Thomas Brückelt,
acroairwolf.beepworld.de

Publiziert am 04. März 2026
