Center Driller

(Liang Model - Nr. Liang-0231)

Produktinfo

Besprechung

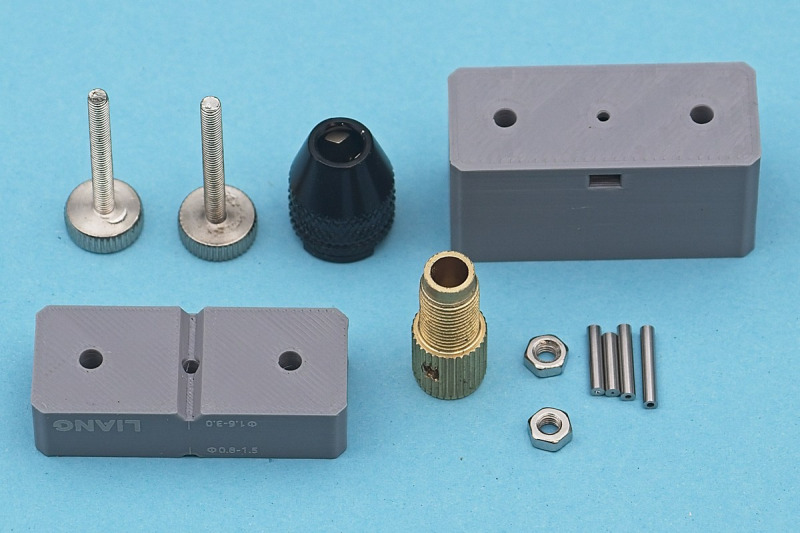

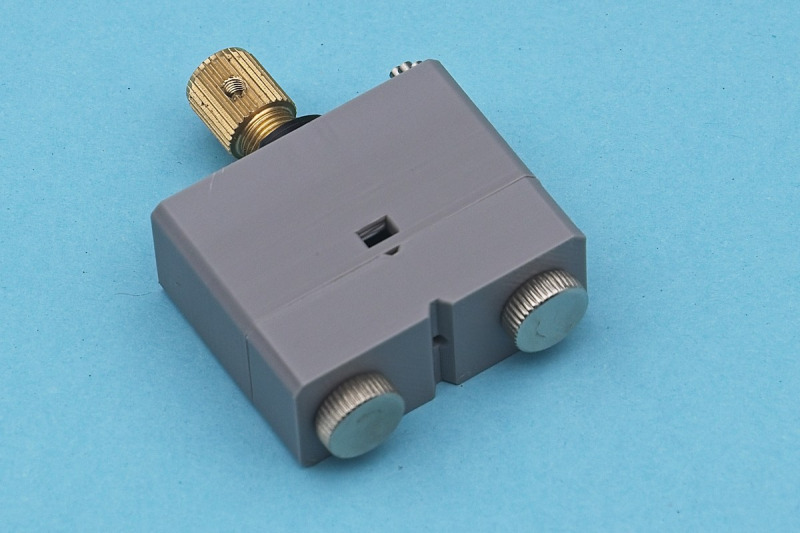

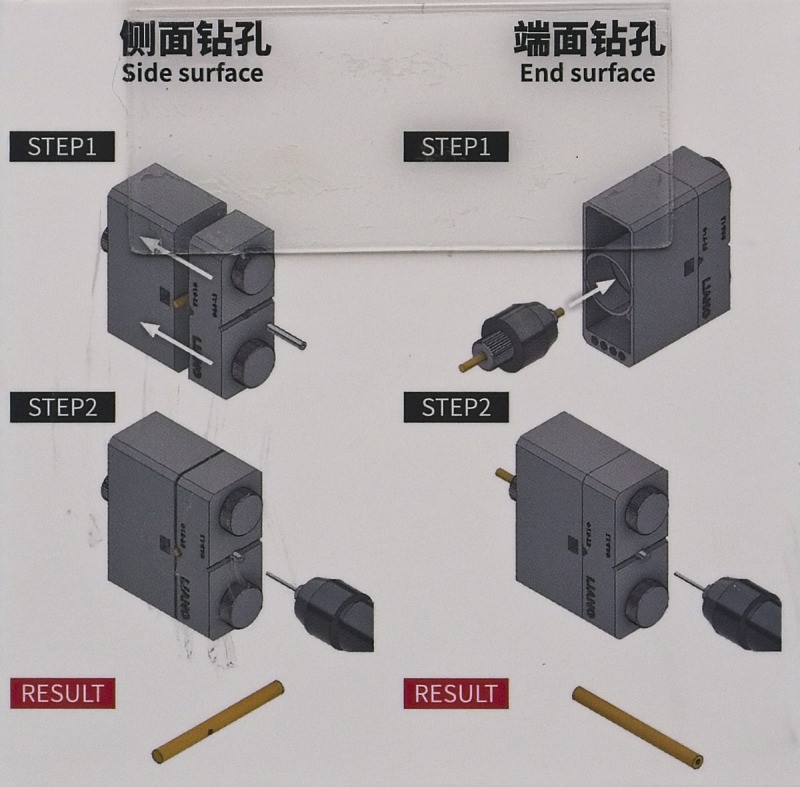

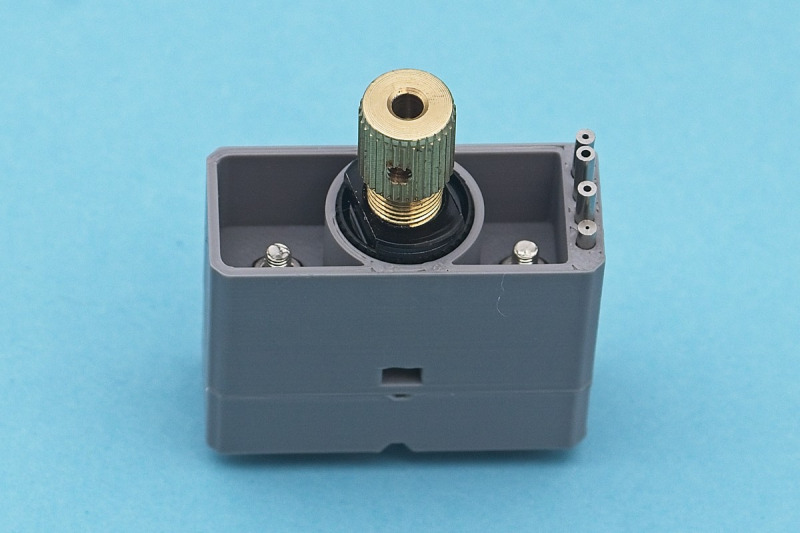

Diese kleine Werkzeug ist dafür gedacht um entweder konzentrische Bohrungen in Längsachse in Stäbe einzubringen oder in Querrichtung genau in der Mitte. Letzteres wird z.B. für Schiffsmasten oder aber auch Pitotsonden benötigt. Das zu Bohrende Werkstück wird dazu in ein normales Bohrfutter eingespannt und von hinten in den Werkzeughalter eingeführt. An der Vorderseite gibt es eine exakt fluchtende Bohrung zur Aufnahme von Bohrhülsen verschiedener Größen, 0,4 bis 1,0mm in 0,2mm Schritten. Das Bohren erfolgt dann mit den üblichen Werkzeugen. Für die Querbohrungen wird das Werkstück zwichen die beiden Hälften des Werkzeuges eingespannt. Je nach Durchmesser nimmt man die 0,8-1,5mm oder die 1,6-3mm Backen.

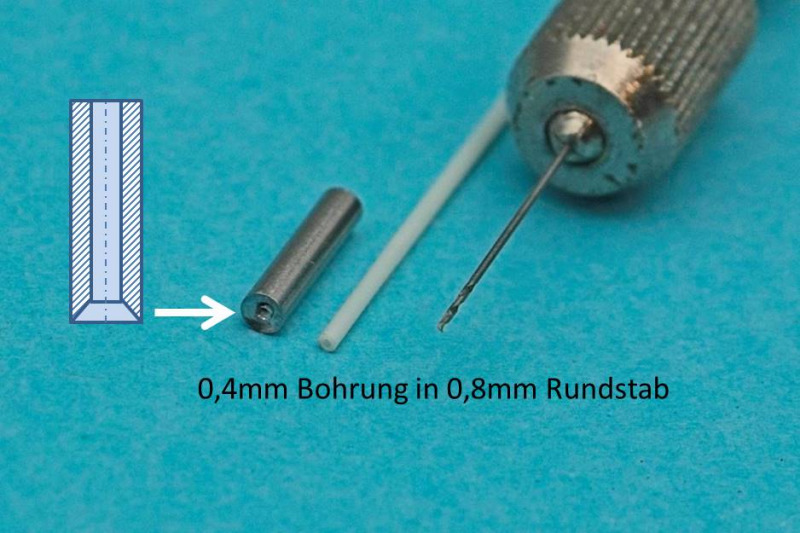

Das Ganze funktioniert sehr gut, allerdings gibt es ab einem bestimmten Durchmesser Probleme mit einem tänzelndem Werkstück. Da kleine Bohrer bekanntermaßen eher kurz sind muss man den zu bohrenden Stab recht weit aus dem Bohrfutter herausragen lassen. Da kann es passieren dass der Bohrer die Mitte nicht halten kann. Es fehlt eine konische Vertiefung an der Rückseite der Bohrhülse die das Werkstück zentrieren würde. Die kann man aber recht schnell selbst anfertigen, das Material ist relativ weich, vermutlich Messing. Dann lassen sich auch dünne Werkstücke aufbohren, so bei etwa 0,8mm ist dann aber eine Grenze erreicht. Kleiner geht kaum noch ohne dass man das Werkstück zusätzlich stabilisiert. Natürlich kann man so dünne Sachen nicht bis 20.000 Meilen unter dem Meer aufbohren. Die Bohrhülsen sitzen etwas locker und neigen zum herausfallen. Eventuell kann man da eine kleine Madenschraube zum fixieren einsetzen. Aber das läuft dann schon fast auf einen Neubau des Werkzeugs hin :)

Fazit

Weitere Infos

Diese Besprechung stammt von Frank Richter - 10. April 2026
