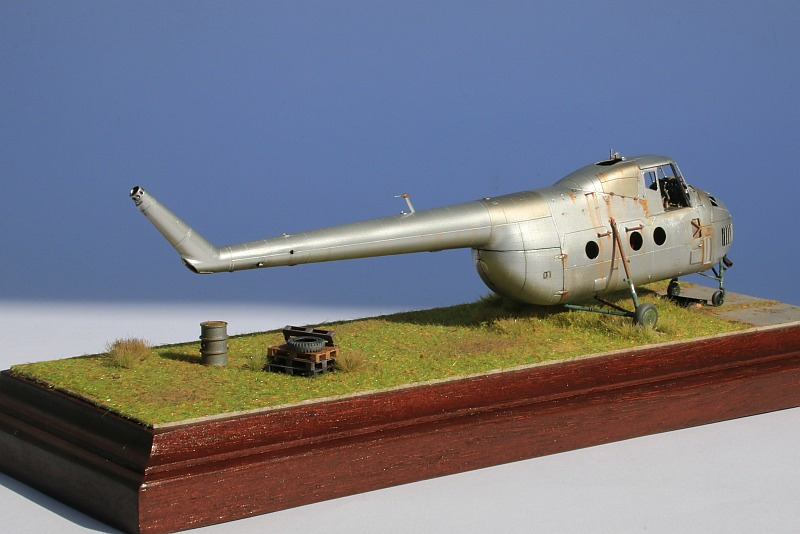

Mil Mi-4A Hound

Der vergessene Hund

von Bernhard Pethe (1:72 HobbyBoss)

Mil Mi-4A Hound

  • Taktisches Kennzeichen: 538
  • c/n.: 07142
  • Inbetriebnahme: 1963 beim HG-31, dann HG-34
  • ab September 1972 bei der GST unter DM-WSB
  • 1979 gelöscht, dann TÜP Storkow (Chemischer Dienst NVA)
  • ab 1990 im Flugplatzmuseum Cottbus

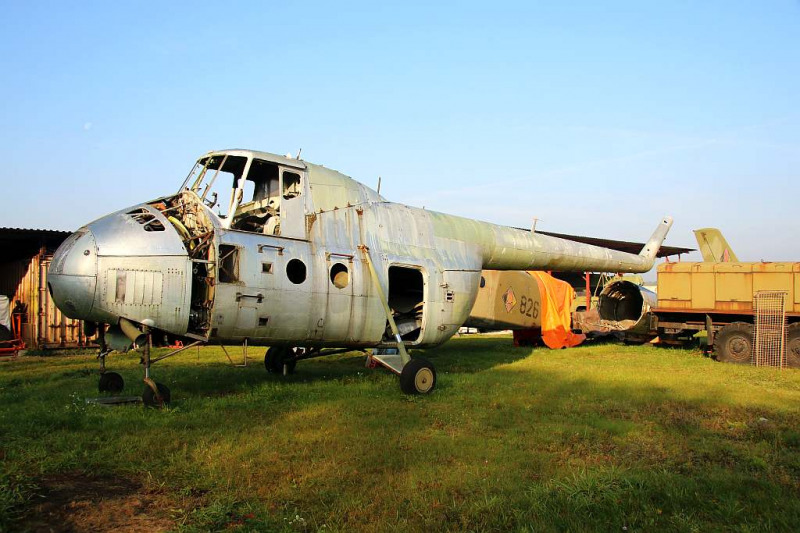

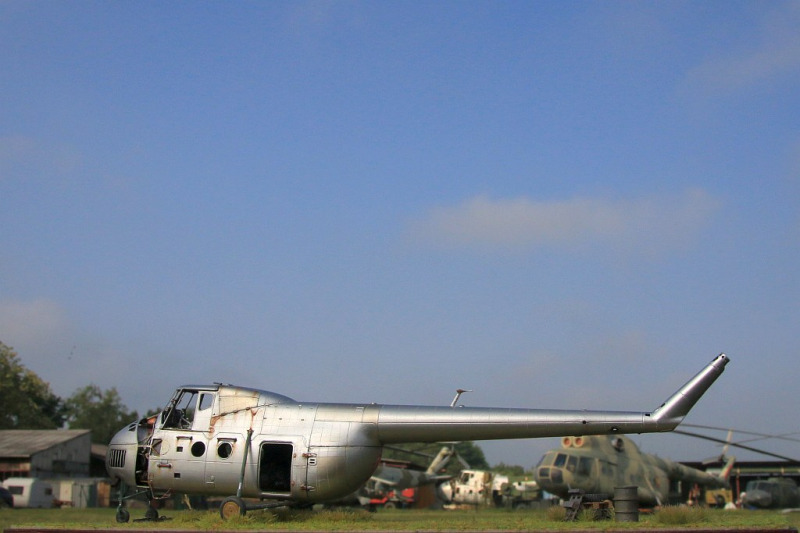

Die Aufnahme entstand auf dem Gelände des Flugplatzmuseums in Cottbus. Im Hintergrund ist das Original zu erkennen.
Die Aufnahme entstand auf dem Gelände des Flugplatzmuseums in Cottbus. Im Hintergrund ist das Original zu erkennen.

Mil Mi-4A Hound

Zum Vorbild

Im September 1951 begann unter Einbeziehung der Erfahrungen mit der Mi-1 und aufgrund der Notwendigkeit einen größeren Hubschrauber für militärische und zivile Einsatzzwecke zu schaffen, die Projektierung eines 12sitzigen Transporthubschraubers. Dem Kollektiv um M.L. Mil wurde für die Umsetzung und Realisierung nur ein Jahr Zeit gegeben. Der Erstflug der Mi-4 muss im Mai 1952 stattgefunden haben. Der erste Prototyp war noch mit dem Sternmotor Schwezow Asch-62IR mit 1000 PS reichlich unter motorisiert. Erst bei den Folgemustern und Serienmaschinen kam der 14 Zylinder Doppelsternmotor Asch-82W mit 1.125kW (1.700 PS) Startleistung zum Einbau. Bereits im Sommer 1952 sind die ersten Serienhubschrauber ausgeliefert worden. Wegen der gestrafften Flugerprobung flossen in der Folgezeit viele Änderungen in die Serienfertigung ein. Große Probleme bereitete die Festigkeit und somit die Betriebsdauer der Tragschraubenblätter, die erst mit einer grundsätzlichen Änderung der Technologie 1955 beseitigt werden konnte. Im Zeitraum von 1956 bis 1960 wurden mehrere Nutzlastweltrekorde sowie ein Geschwindigkeitsrekord aufgestellt. Auf der Weltausstellung 1958 in Brüssel wurde die Mi-4 mit einer Goldmedaille ausgezeichnet. Mit der Einführung des Hubschraubers Mi-4 begann auch die Entwicklung des Hubschraubers als Waffenplattform.

Mil Mi-4A Hound

Mil Mi-4A Hound

Zur Geschichte meines Modells

Diese Mi-4A wurde 1963 beim Hubschraubergeschwader 31 (HG-31) in Betrieb genommen. Ab September 1972 wurde diese Maschine kurzzeitig zivil registriert und flog bei der GST mit dem Kennzeichen DM-WSB. Zurück bei der NVA tat sie noch bis 1979 ihren Dienst und wurde dann außer Betrieb genommen. Abgestellt auf auf dem Truppenübungsplatz (TÜP) in Storkow, diente die ausgeschlachtete Zelle dem Chemischen Dienst der NVA zu Übungszwecken.

Seit 1990 steht die Zelle so und unverändert im Flugplatzmuseum Cottbus. Da einfach zu viele Teile über die Jahre verschwanden, ist nicht davon auszugehen, das sie jemals wieder in einem vollständigen Zustand zu sehen sein wird. Aber das Museum in Cottbus ist da ja gut dran, denn da steht ja noch eine zweite Mi-4, farblich etwas abgetakelt, aber sonst komplett.

Mil Mi-4A Hound

Mil Mi-4A Hound

Steht die Frage, wie kommt man auf die Idee, so ein Modell zu bauen. Die Mi-4 war wohl der erste Hubschrauber, der mir in jungen Jahren über den Weg geflogen war. Begeistert konnte ich in den 1960er Jahren die Kranflugarbeiten einer Mi-4 in meiner Heimatstadt Erfurt beobachten. Hier wurde wohl eine Staubfilteranlage ausgewechselt.

Dann erschien die Mi-4 als Plastikmodellbausatz im Maßstab 1:100 von dem VEB Kunststoffverarbeitung Zschopau (KVZ). Ein Modell, das ich damals nicht nur einmal gebaut habe, obwohl die Modelltreue, mit heutigen Maßstäben gemessen, doch zu sehr weit ab vom Original war. Aber, es sah aus wie eine Mi-4 und etwas anderes gab es ja auch nicht. Folglich war es wohl doch prägend.

Mil Mi-4A Hound

Mil Mi-4A Hound

Als Ausgangsbausatz diente der Kit von Hobby Boss. Warum? Es gibt so einige Zeitgenossen, die wollen bei diesem zu viele Fehler zum Original erkennen und bevorzugen lieber den alten Bausatz von KP. Dürfen sie.

Aber die Abweichungen vom Original sind nicht so gravierend und fallen optisch nicht ins Gewicht. Hobby Boss hat aber einen entscheidenden Vorteil, er ist wesentlich besser detailliert und somit für dieses Projekt gerade zu prädestiniert.

Nun könnte man eigentlich denken, ach so ein Diorama lässt sich schnell bauen, ist ja nichts dran und das meiste der im Bausatz enthaltenen Teile hat er eh weggelassen.

Vorausgegangen ist eine umfangreiche Recherche am Original, bei dem etwa einhundert Fotos entstanden sind.

Mil Mi-4A Hound

Mil Mi-4A Hound

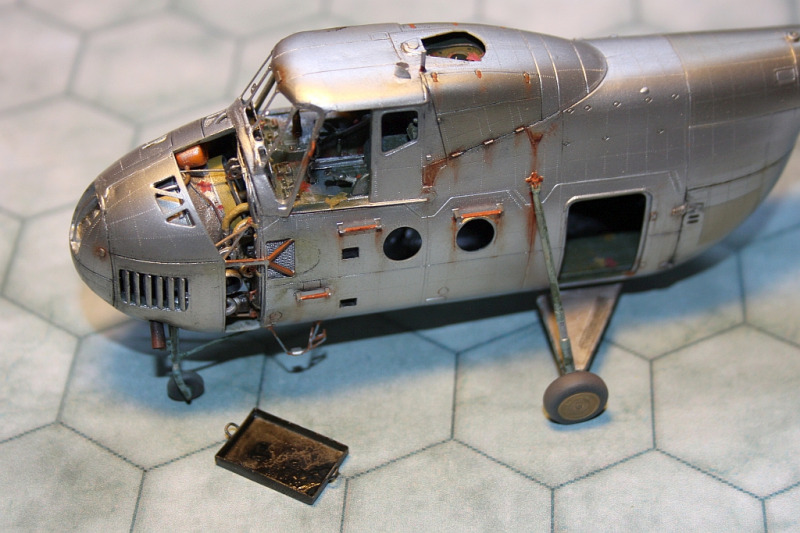

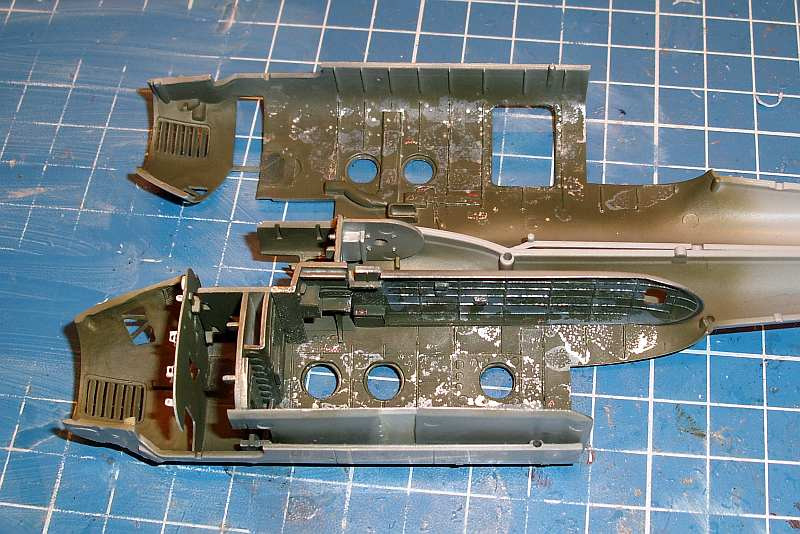

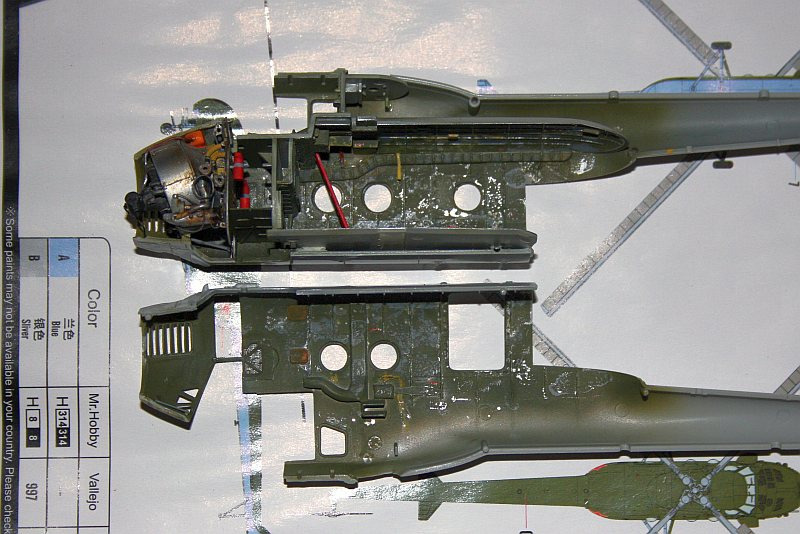

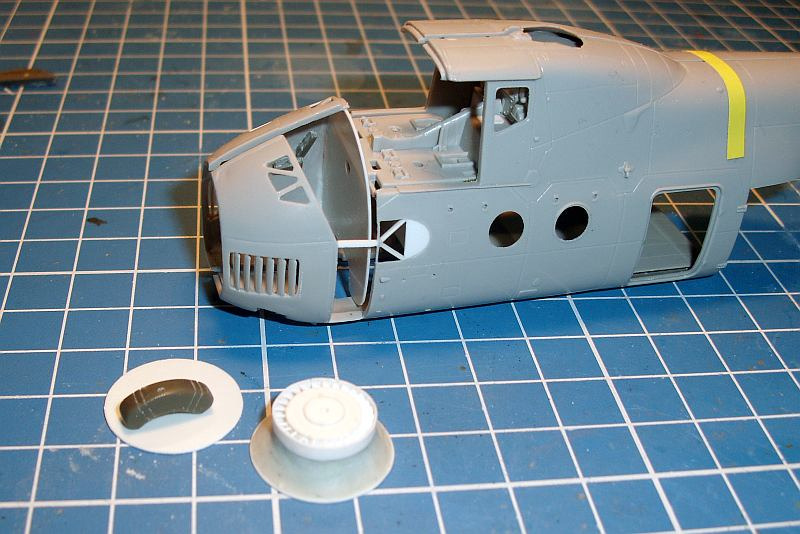

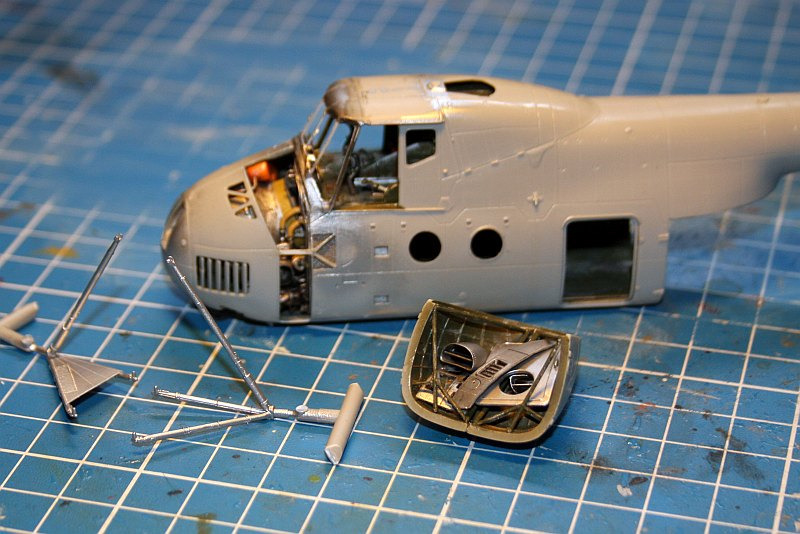

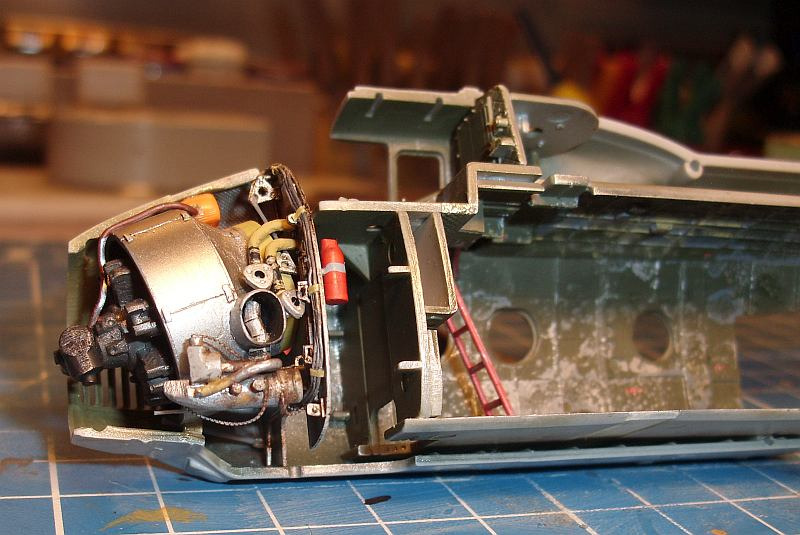

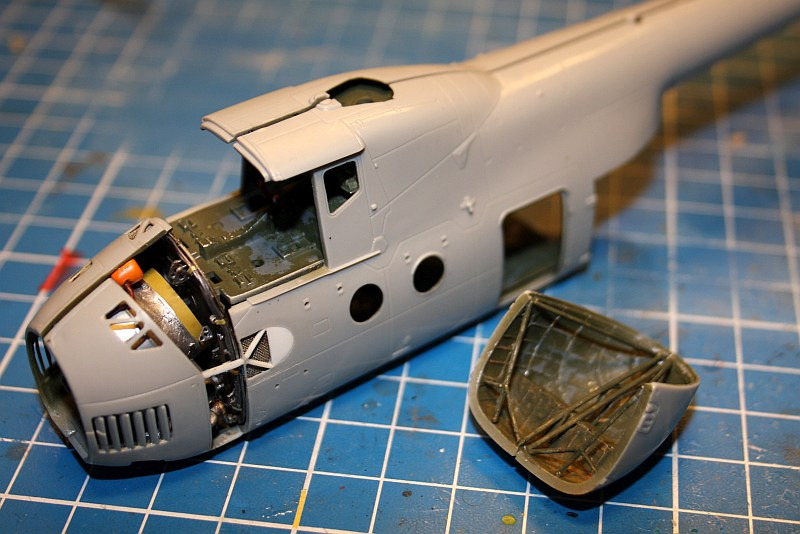

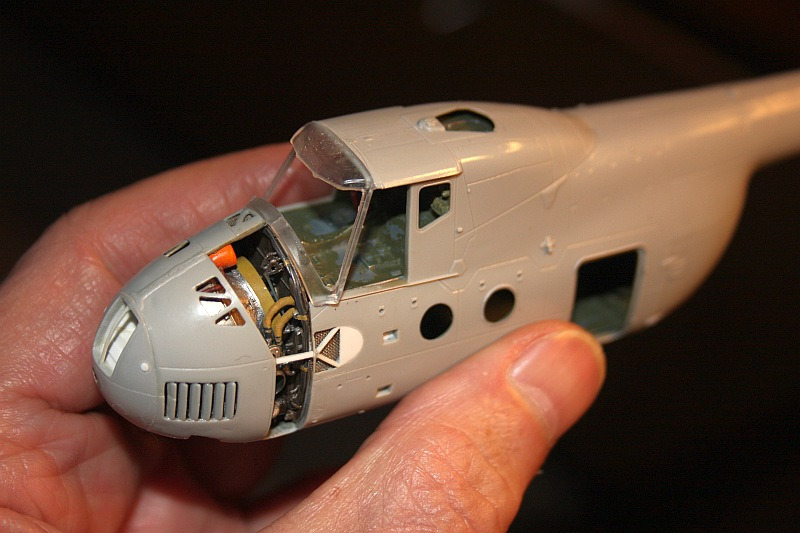

Es hat eine Zeit lang gedauert, bis endlich die beiden Rumpfhälften zusammen geklebt werden konnten. So steckt eben der meiste Zeitaufwand im Innenleben. Triebwerk, Pilotenkabine und Frachtraum wurden nach den vorhandenen Fotos weitestgehend selbst neu gestaltet. Auch äußerlich wurden einige Veränderungen nach dem Vorbild vorgenommen. Scharniere, Trittbügel, Verstärkungsbleche kamen hinzu und die gesamte Außenhaut wurde mit dem Nieträdchen bearbeitet. Letztendlich wurde mit verschiedenen und gemischten Alcladfarben lackiert.

Die abgebauten Teile wurden wie am Original in den Hecktoren abgelagert.
Die abgebauten Teile wurden wie am Original in den Hecktoren abgelagert.

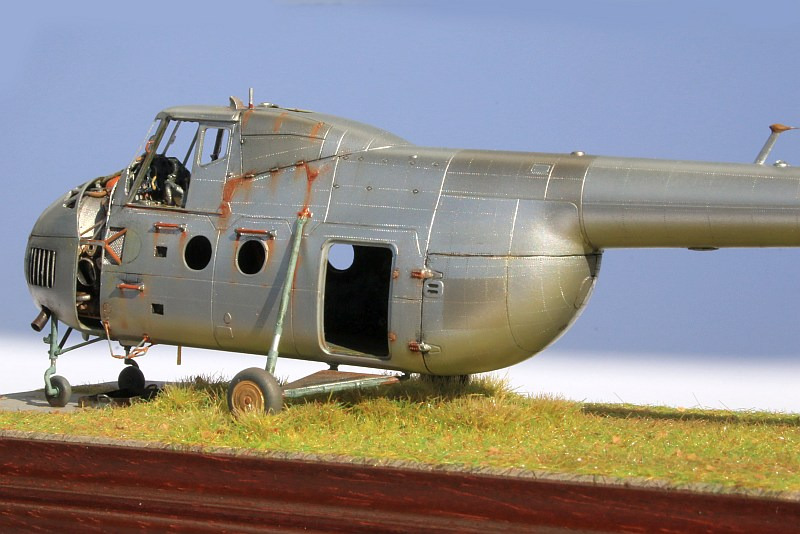

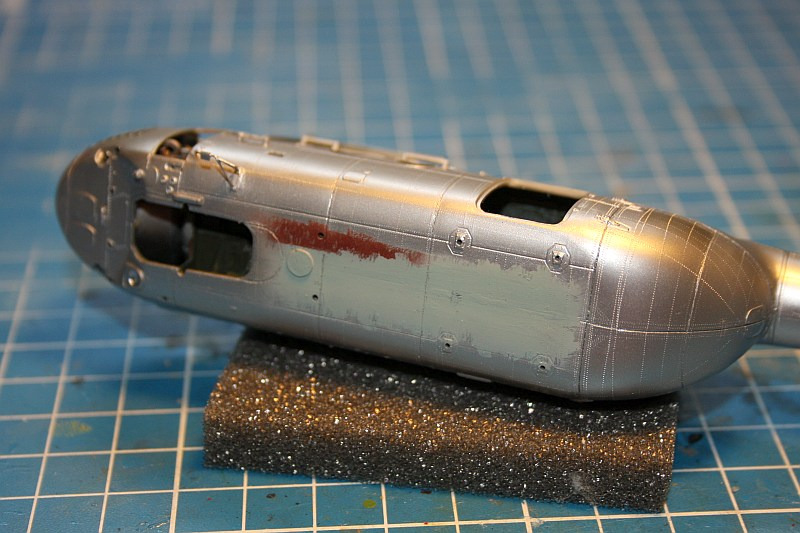

Unvollständig abgebeizte Farbe am Unterrumpf
Unvollständig abgebeizte Farbe am Unterrumpf

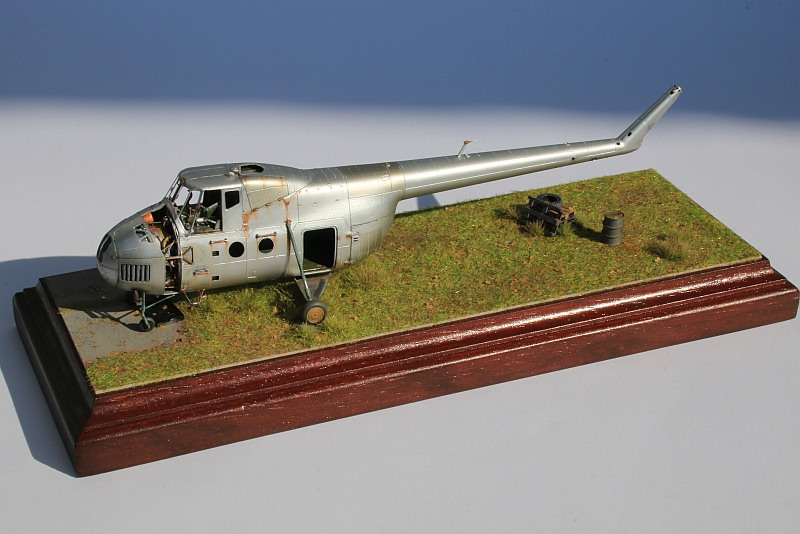

Ein passender Sockel und ein paar Zutaten waren schnell gefunden und entsprechend arrangiert.

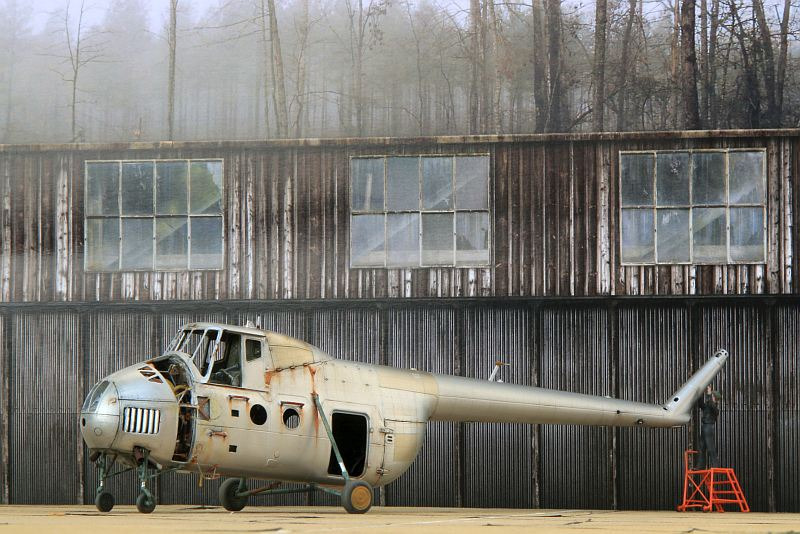

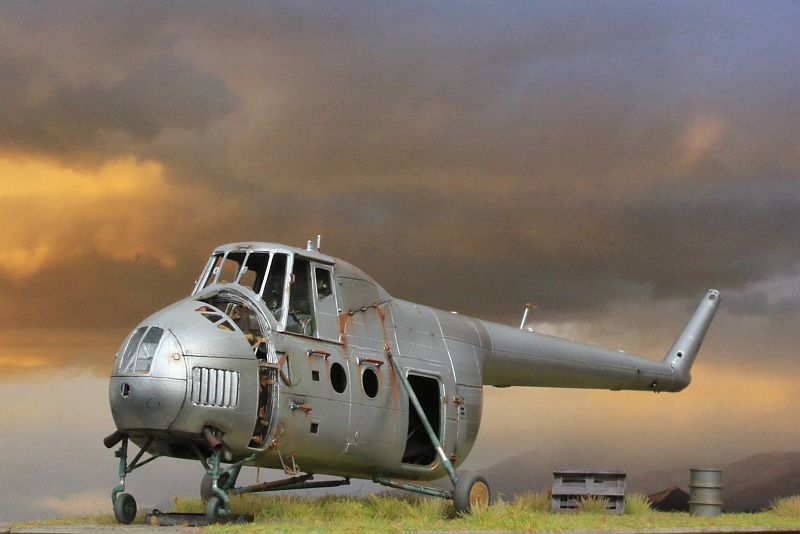

Fotografiert vor verschiedenen Hintergründen werden beim Betrachter verschiedene Stimmungen erzeugt. Der Bogen reicht von Spannung über Neugier bis zu einer gewissen Traurigkeit, man kann auch sagen Melancholie.

Mil Mi-4A Hound

Mil Mi-4A Hound

Mil Mi-4A Hound

Bernhard Pethe

Publiziert am 20. April 2022
