EADS GAF Telelens Pod

(CMK - Nr. 5103)

CMK - EADS GAF Telelens Pod

Produktinfo:

Hersteller:CMK
Sparte:Flugzeuge Militär Modern
Katalog Nummer:5103 - EADS GAF Telelens Pod
Maßstab:1:32
Kategorie:Detail-Sets
Erschienen:Juni 2015
Preis:ca. 28,-Euro
Inhalt:
  • zwei Resinteile

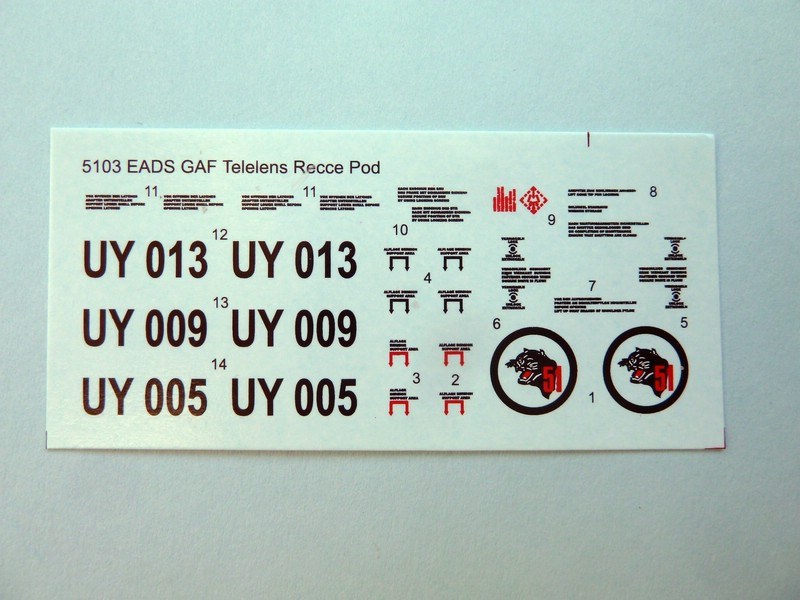

  • Decalbogen

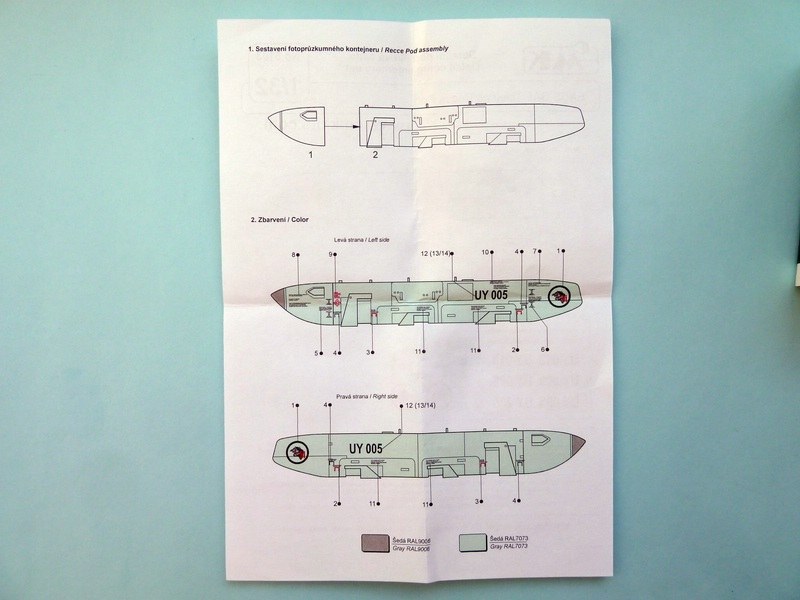

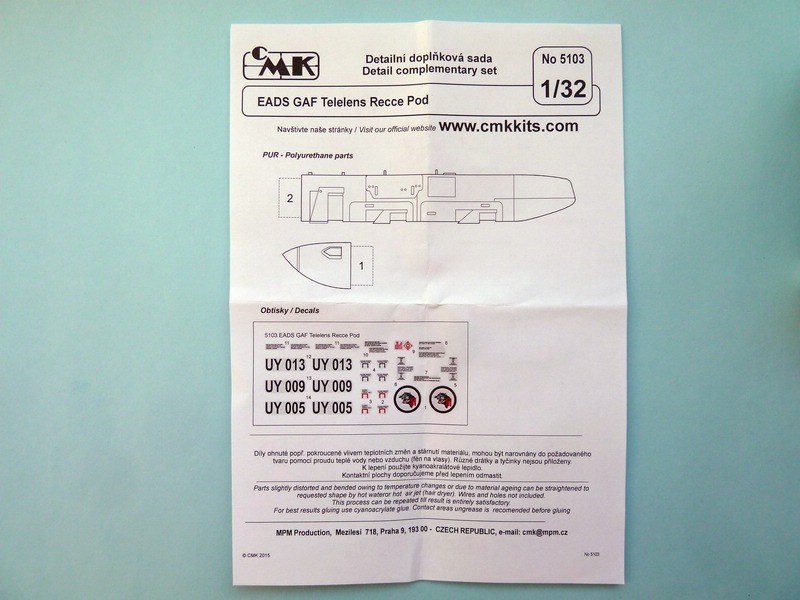

  • s/w Bauanleitung
  • Faltschachtel.
Empfohlener Bausatz:
  • 1:32 Tornado (Revell)

Besprechung:

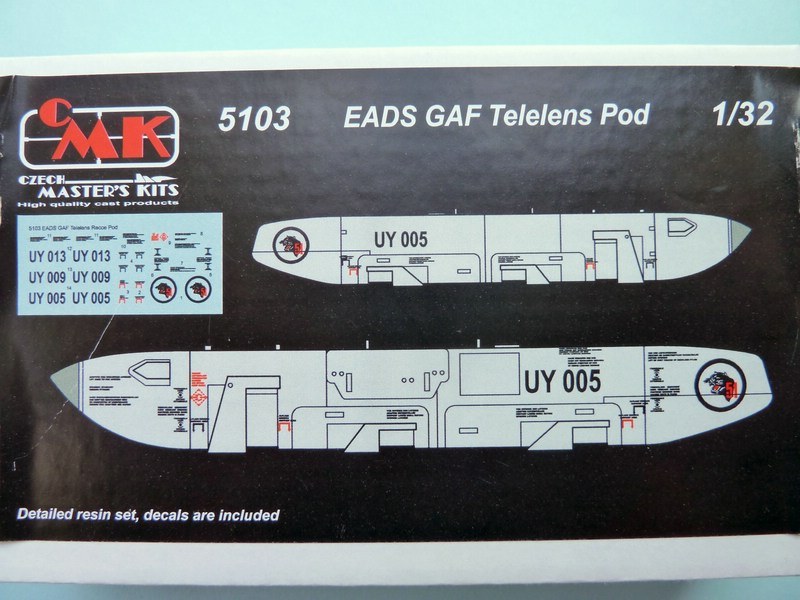

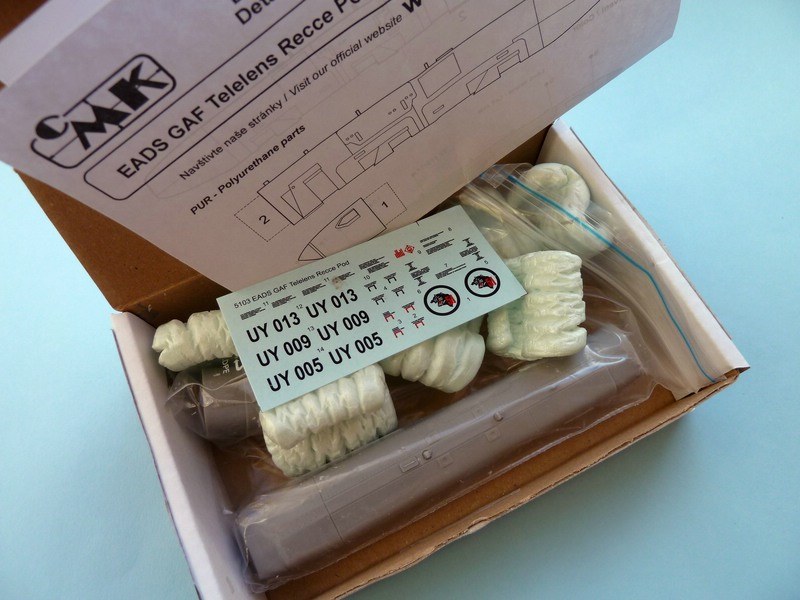

Die Kartonverpackung des Sets.
Die Kartonverpackung des Sets.

Der EADS GAF Telelens Aufklärungsbehälter ist ein Aufklärunsmittel für mittlere und große Höhen. Der Pod wird unter dem Rumpf des bei der Bundesluftwaffe im Dienst stehenden Panavia Tornado Interdictor/Strike (IDS) montiert und erfasst Daten über zwei optische Zeiss-Kameras und Infrarotkamera (IR-Line Scanner). Die Bilder werden nicht digital gespeichert, sondern auf Filmrollen im Pod projeziert, so dass der Behälter nach der Landung des Flugzeugs geöffnet und die Bilder als Fotofilm entwickelt werden müssen. Bei der "Telelens"-Ausführung handelt es sich um die technisch modifizierte Variante des "Recce-Pod" von EADS. Zur Aufnahme der Telelens-Kamera mit langer Brennweite wurde das Vorderteil des "GAF-Recce-Pods" modifiziert und die äußere Struktur verlängert.

Und das sagt die Bundesluftwaffe dazu:

Die Luftwaffe verfügt zur Aufklärung im Einsatzgebiet mit dem Aufklärungs-(Recce-) Tornado, den optional einsetzbaren Aufklärungsbehältern "GAF-Recce-Pod" und "GAF-Telelens-Pod" sowie der Auswerteanlage "Recce Ground Station" (RGS) über ein bewährtes Aufklärungssystem, das bereits auf dem Balkan zum Einsatz kam.

Der "GAF-Telelens-Pod" ist ebenso wie der "GAF-Recce-Pod" mit drei Kamerastationen ausgerüstet. Die Trilens-Kamera (Kamera mit drei-linsigem Objektiv) zur Aufnahme von Reihenbildern kann in der vorderen Station mit Blickwinkel schräg in Flugrichtung oder in der mittleren Station mit senkrechter Blickrichtung eingebaut werden. Ihr Gesamtbildwinkel beträgt 135° quer zur Flugrichtung. Die Reihenbild Pentalens-Kamera (Kamera mit fünf-linsigem Objektiv) ist für einen Einbau in der mittleren Station mit senkrechter Blickrichtung vorgesehen. Sie blickt quer zur Flugrichtung von Horizont zu Horizont.

Die auf dem Film zusätzlich gespeicherten Flugdaten werden in der Auswertestation über eine Kamera ausgelesen und erlauben eine automatische Positionierung der dargestellten Karte in Übereinstimmung mit dem gewählten Bildausschnitt des Films ebenso wie die Korrelierung mit weiteren Flugzeugparametern. In der hinteren Station befindet sich der Infrarot-Linescanner.

Die dritte Station im Aufklärungsbehälter ist für den Einbau des Infrarot-Line-Scanners vorgesehen. Dieser besteht aus der Scanner Receiver Unit (SRU), die die Wärmestrahlung von Objekten am Boden auffasst, diese in Videosignale umwandelt und mittels eines Digital Tape Recorders (DTR) aufzeichnet. Dieses Video kann live oder vom Band auf einem Display im hinteren Cockpit durch den Waffensystemoffizier angezeigt und ausgewertet werden.

Die jeweilige Sensorbestückung wird vor dem Einsatz nach operationellen Gesichtspunkten für den Aufklärungsauftrag optimiert zusammengestellt.

Operationelle Einschränkungen des zurzeit in der Luftwaffe genutzten Aufklärungssystems ergeben sich aus der fehlenden Datenübertragung (Link-Fähigkeit) für die Sensordaten und aus der Aufzeichnung dieser Daten auf Nassfilm, da der im Aufklärungsbehälter aufgenommene Film erst nach Rückkehr des Flugzeuges am Boden entwickelt werden kann, wodurch ein Zeitverlust entsteht. Deshalb wirkt sich die Nutzung von Nassfilmen als Aufzeichnungsmedium nachteilig auf das Informationsalter aus. Der große Vorteil des Nassfilm-Verfahrens besteht jedoch in einer sehr hohen Auflösung, die von modernen elektrooptischen Sensoren bis heute nicht erreicht wird.

(nach einer Zusammenfassung bei Luftwaffe.de)

Das Set in seiner Verpackung.
Das Set in seiner Verpackung.

Wie auch beim bereits bei MV besprochenen "Recce"-Pod gilt auch hier: CMK bringt uns ein derartiges Set als erster Hersteller überhaupt. Der Pod kann unter dem großen 32er Modell des Tornados von Revell an der Unterrumpfstation mittig montiert werden. Leider gibt es von CMK keine präzisen Hinweise zum genauen Anbauort. Das wäre aber durchaus hilfreich gewesen, um die genaue Montageposition des Behälters zu identifizieren. Hier ist man wieder einmal auf Recherche zum Vorbild angewiesen.

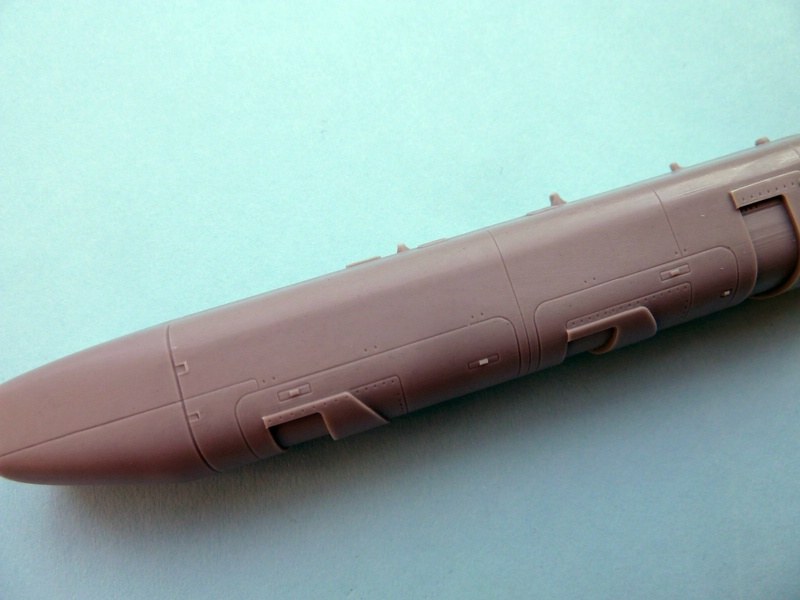

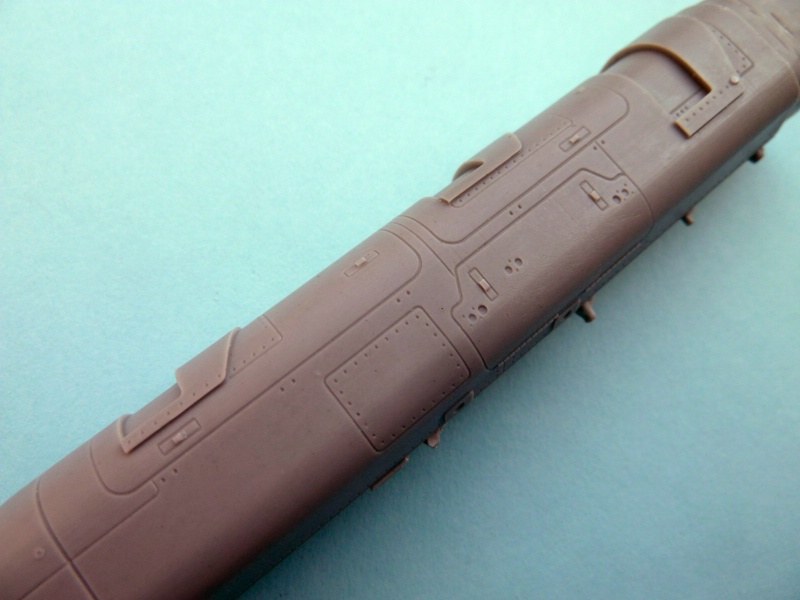

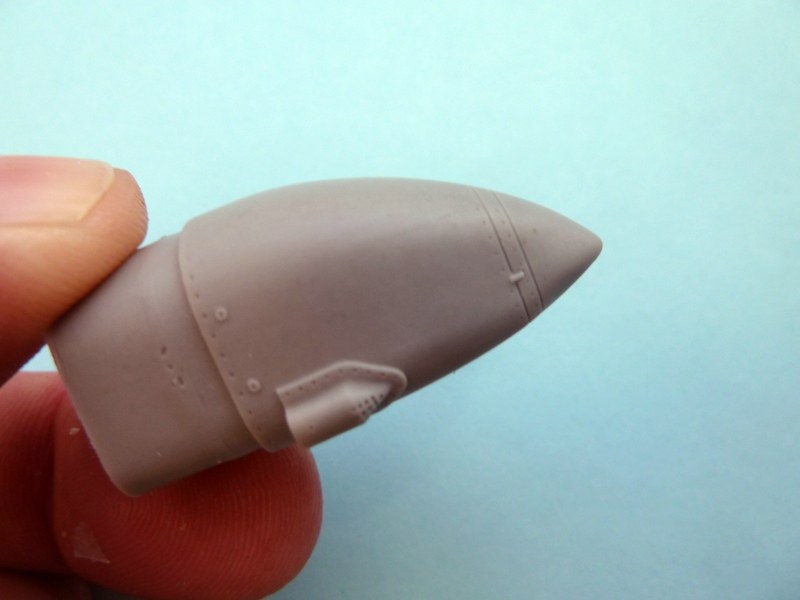

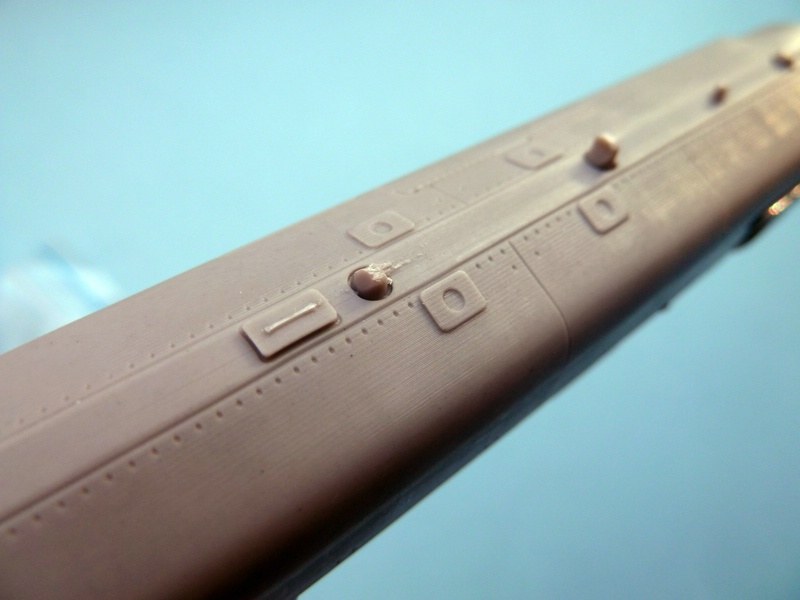

Die Gravuren und Oberflächendetails, insbesondere Nietreihen und die durchbrochenen Lufthutzen, sind sehr gut wiedergegeben. Leider war bei meinem Exemplar eine kleine Unsauberkeit an einem der Aufhängungszapfen zu erkennen. Nicht weiter schlimm, denn wenn das Teil montiert wird, wird man eh nicht mehr auf die Oberseite des Pods blicken können.

Einen kleinen abschließenden Kritikpunkt habe ich, wie beim zuvor besprochenen Pod, auch für den hier vorliegenden: in diesem großen Maßstab und bei einem derartigen Verkaufspreis wäre natürlich ein wenig "Innenleben" des Behälters wünschenswert gewesen. Geöffnete Wartungsklappen, die einen Blick auf Kameras, Halterungen, Verkabelung etc. bieten, sowie geöffnete Sichtfenster, durch die man die Sensorik erkennen kann, fehlen gänzlich. Schade!

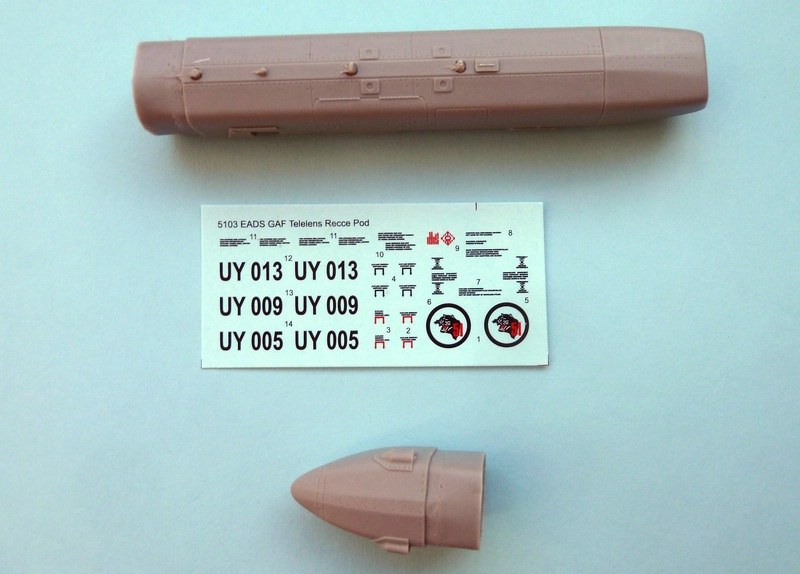

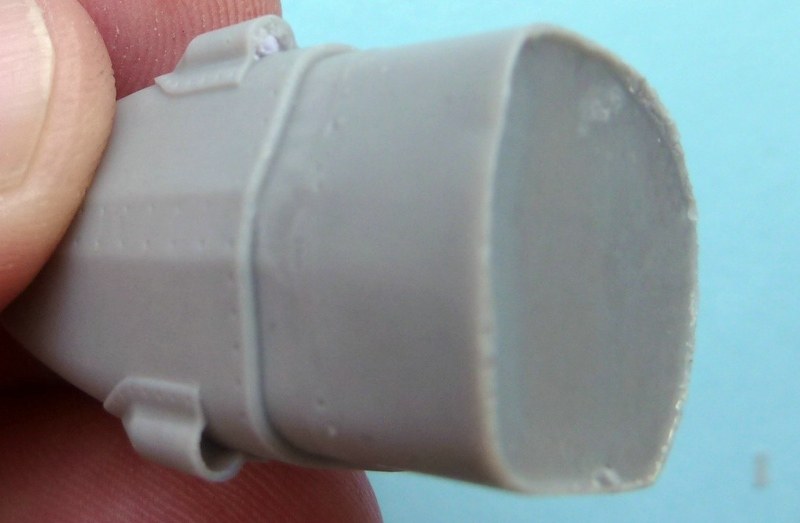

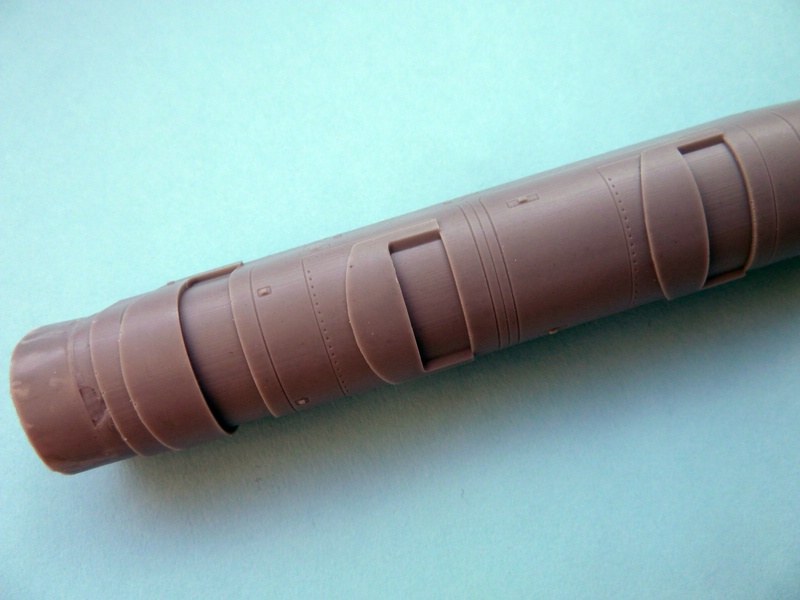

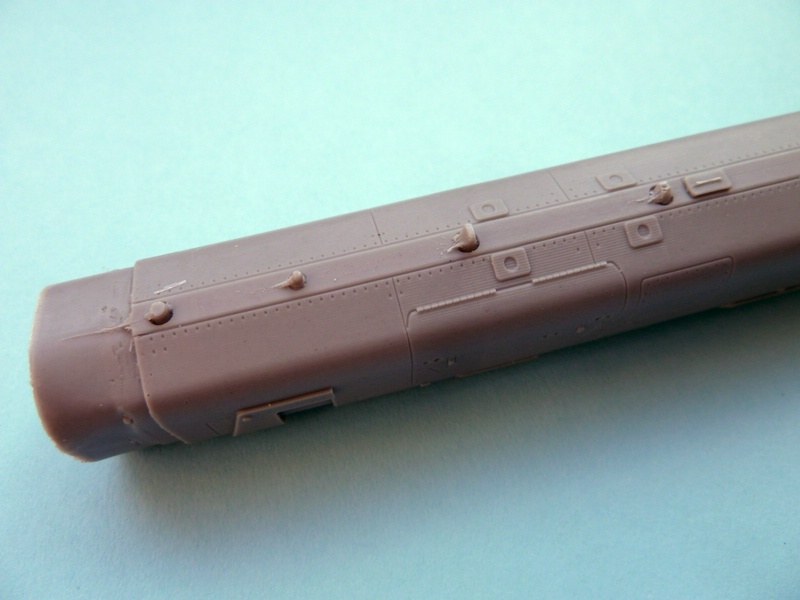

Der Schachtelinhalt im Überblick.Oberseite: es sind einige Unsauberkeiten bei den Aufhängungen erkennbar.EADS GAF Telelens PodEADS GAF Telelens PodEADS GAF Telelens PodDer Fehlguss ganz nah.Eine der geöffneten Lufthutzen muss ebenfalls versäubert werden.
EADS GAF Telelens PodEADS GAF Telelens PodEADS GAF Telelens PodEADS GAF Telelens Pod

Der Schachtelinhalt im Überblick.

Der Schachtelinhalt im Überblick.

Es gibt diesen Pod auch in 1:48, 1:72 und 1:144. Die beiden letztgenannten haben wir in unserer Datenbank für euch hinterlegt. Zum 1:72er geht's hier lang, den ganz kleinen findet ihr hier.

CMK - EADS GAF Telelens Pod

CMK - EADS GAF Telelens Pod

Fazit:

Bei diesem Verkaufspreis wäre sicherlich mehr drin gewesen, als nur zwei massive Stücke Resin zu liefern. Schade! Aber letztlich die bisher einzige Möglichkeit überhaupt, um einen Telelens-Pod unter einen Toni zu hängen. Von daher, falls man das nötige Kleingeld hat: empfehlenswert!

Weitere Infos:

Referenzen:
  • Der Artikel auf der Website von CMK

Diese Besprechung stammt von Alexander Jost - 22. Juni 2015
