Yavuz Sultan Selim

(NNT Modell+Buch - Nr. 70028)

NNT Modell+Buch - Yavuz Sultan Selim

Produktinfo:

Hersteller:NNT Modell+Buch
Sparte:Schiffe Militär Militär bis 1939
Katalog Nummer:70028 - Yavuz Sultan Selim
Maßstab:1:700
Kategorie:Bausätze (Resin, Vacu, ...)
Preis:82 Euro oder 95 Euro mit Messingteilen
Inhalt:1 Decalbogen mit Türkischer Flagge, Natonummer und Schiffsnamenszug



1 Ätzteilebogen aus Stahlblech mit 24 Ätzteilen, wie unterschiedliche Leitern, Kranzubehör, Ankern, Ankerketten und Bootsdavits.



1 Ätzteilesatz ais Messing mit Relings und Leitern (95 € Version)



10 gedrehte Messingrohre für die schwere Artillerie 28 cm (95 € Version)



12 gedrehte Messingrohre für die mittlere Artillerie 15 cm (95 € Version)



146 Resinteile aus beigefarbigen und grauen Resin



Eine schwarz-weiße Bauanleitung als Explosionsperspektive



Eine DinA4 Seite Beschreibung mit Deckblatt



Eine farbiges Tarnschema mit Decksdraufsicht, sowie Backbord- und Steuerbordriss.



Besprechung:

Zur Geschichte:

Stapellauf: 28.03.1911 in Hamburg (Blohm & Voss) Schiffsklasse: Moltke-Klasse
Schwesterschiffe: Moltke, Goeben (später Yavuz) Besatzung: ca. 1013 Mann Maße: Länge: 186 m Breite: 29,5 m Tiefgang: 8,2 m Wasserverdrängung: 23 000 Tonnen
Maschinenleistung: 86 000 PS, 4 Turbinen Maximale Geschwindigkeit: 28 kn Bewaffnung: 10 x 28 cm Schnellfeuerkanonen, 12 x 15 cm Schnellfeuerkanonen, 12 x 8,8 cm Schnellfeuerkanonen, Torpedos, Flak Ende: 1914 Kampf unter türkischer Flagge (neuer Name: "Yavuz Sultan Selim"), 1973 abgewrackt

NNT Modell+Buch - Yavuz Sultan Selim

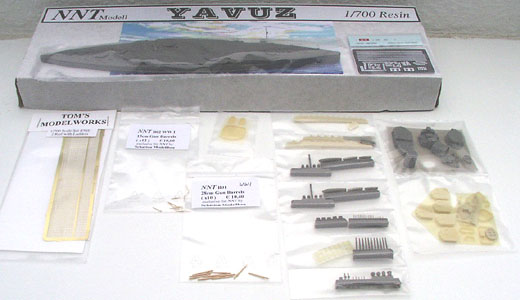

Ausgepackt!

Der Bausatz kommt in einer stabilen Pappschachtel mit einer Farbgrafik auf dem Deckel und macht in die Hand genommen einen kompakten Eindruck. Der Schiffsrumpf ist in Folie geschweisst und mit dem Bug in einen Styroporblock geschoben. Außerdem mit transparentem Klebeband auf dem Kartonboden fixiert, so dass das spröde Resin beim Transport keinen Schaden nimmt. Die übrigen Teile sind eineln in Folie eingschweisst und liegen lose im Karton. Eingepackt ist das Ganze mit einer Luftpolsterhülle.

NNT Modell+Buch - Yavuz Sultan Selim

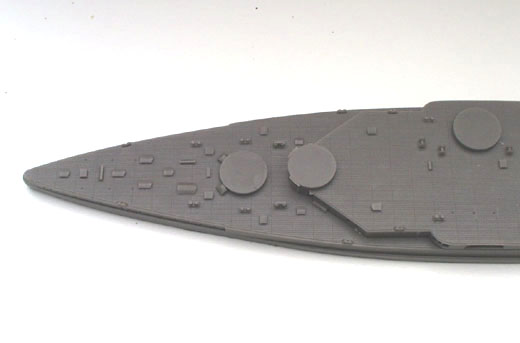

Der Bug

Der Rumpf ist sauber gegossen und wirft sich auch nicht, was man im Gegensatz zu anderen Herstellern von Resinschiffen immer wieder antrifft. Auch Blaseneinschlüsse im Resin sucht man glücklicher Weise vergebens.

NNT Modell+Buch - Yavuz Sultan Selim

Das Heck

Bei näherer Betrachtung fällt einem sofort der hohe Detaillierungsgrad des Bausatzes ins Auge. Man erkennt sogar die einzelnen Decksplanken.

NNT Modell+Buch - Yavuz Sultan Selim

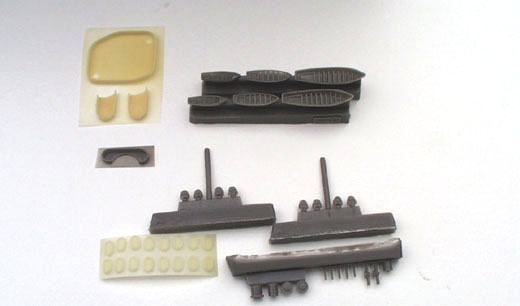

Boote, Scheinwerfer, Platformen,.....

Hier seht Ihr noch weitere Teile, wie Boote, Scheinwerfer und die Schornsteinplattormen, außerdem Schlauchboote, Entfernungsmesser, Kranstiele, sowie Teile für den Hauptmast, der aus Draht selbst hergestellt werden muss. Dieses hat später Vorteile bei der Takelage, da Masten aus Plastik beim Spannen auch mal wegbiegen.

NNT Modell+Buch - Yavuz Sultan Selim

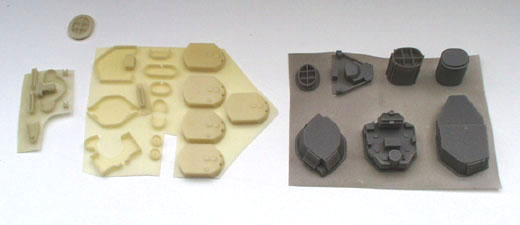

Schornsteine, Decks, Türme der schweren Artillerie, Aufbauten....

Man sieht an den Aufbauten sehr schöne Details Bullaugen, Fenster und Leitern. Die Plattformen haben feine Aufkantungen, die sich aber auch abschleifen lassen , um sie durch Relings zu ersetzen.

NNT Modell+Buch - Yavuz Sultan Selim

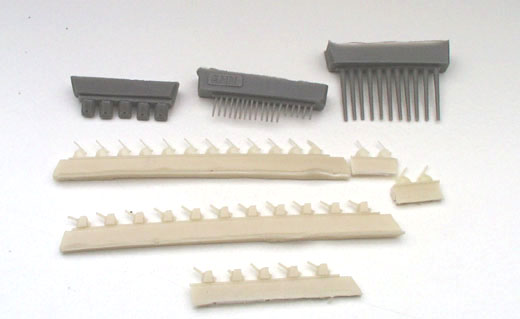

Die Bewaffnung

Wer die Version zu 82 Euro nimmt, kann die die Rohre und Lafetten für die schwere und leichte Artillerie verwenden, sowie die leichte Flakbewaffnung. Es sind mehr Teile als erforderlich vorhanden.

NNT Modell+Buch - Yavuz Sultan Selim

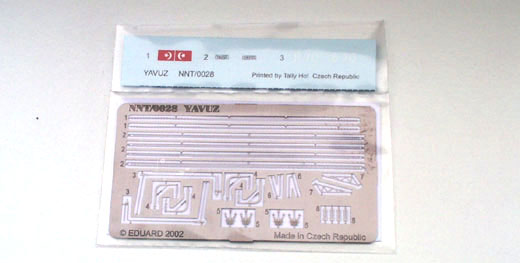

Ätzteileplatine und Decalbogen

NNT Modell+Buch - Yavuz Sultan Selim

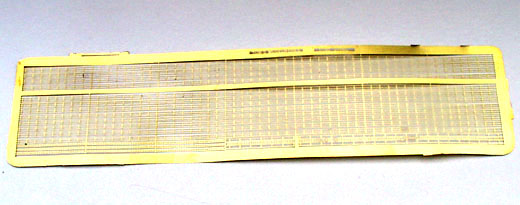

Relings und Leitern

Diese Ätzteile, nur in der 95 Euro Version zu haben, sind von Toms Modelwork und lassen sich hervorragend verarbeiten. Falls man die eine oder andere Reling "verbogen" hat, lässt sich der Fehler wieder ausbüglen, indem man mit einer Metallrolle oder Flasche einfach darüber rollt und so das Bauteil glätten kann.

NNT Modell+Buch - Yavuz Sultan Selim

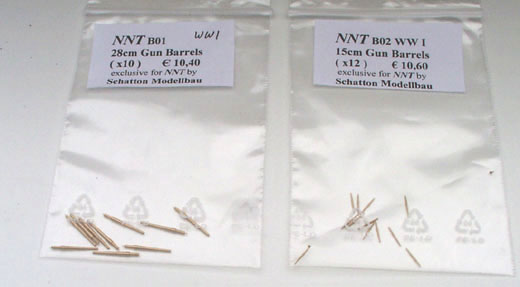

Messingrohre

Die Messingrohre, die extra für diesen Busatzsatz von Schatton Modellbau produziert wurden, sind sogar an der Mündung offen.

NNT Modell+Buch - Yavuz Sultan Selim

Der Bauplan als Explosionsperktive

Den Bauplan gibt es in einer Explosionsperpektive, die aber übersichtlich gehalten ist und so den Bau der Yavuz ohne Probleme ermöglicht.

NNT Modell+Buch - Yavuz Sultan Selim

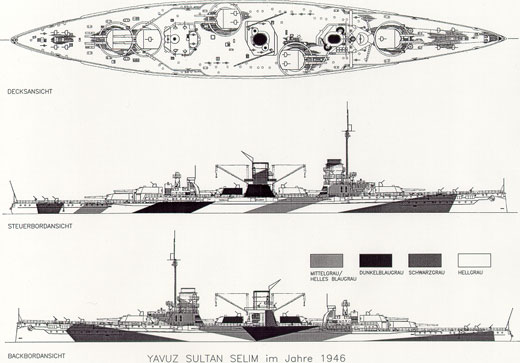

Das Tarnschema

Dieses Tarschema habe ich persönlich an Hand von Fotos recherchiert und mit AutoCAD gezeichnet. Es liegt als farbiger Ausdruck dem Bausatz bei.

Darstellbare Maschinen:
Aus dem Bausatz kann mann die Yavuz von 1946 mit Tarnschema oder in einer späteren Version mit Natonummer bauen.
Stärken: Meines Wissens nach das erste Schiff unter türkischer Flagge in 1/700. Es ist von hervorragender Qualität und lässt sich ohne viel Nacharbeit bauen. Auch Anfänger werden mit diesem Bausatz sehr gut klar kommen, da alle Resinteile auf eine sehr dünne Trägerplatte gegossen sind und so wenig Schleifarbeit von Nöten ist.
Schwächen: Keine.....

Fazit:

Ein wirklich toller Bausatz, der trotz des hohen Preises (geht immer noch falls man mal Bausätze von HiMold betrachtet) in keiner 1/700er Sammlung fehlen sollte. Zu Beziehen ist der Bausatz unter: www.nntmodell.com

Weitere Infos:

Referenzen:
  • Halbmond und Kaiseradler, Langensiepen Nottelmann Krüsmann Goeben
  • Auf den Spuren der Goeben Matti E. Mäkelä
  • Battleships of WWII, An international Encycloedia M.J.Whitley
  • Webseite: http://battlecruiseryavuz.hypermart.net
  • Webseite: http://www.deutsche-schutzgebiete.de/sms_goeben.htm
Anmerkungen: Wenn ich dieses Modell gebaut habe, gibt es sicherlich einen detaillierten Baubericht im Galeriebereich.

Diese Besprechung stammt von Martin Kohring - 21. Juli 2003
