Dornier Do 217 N-2

mit dem Schweizer Kreuz

von Helmut Dominik (1:72 Italeri)

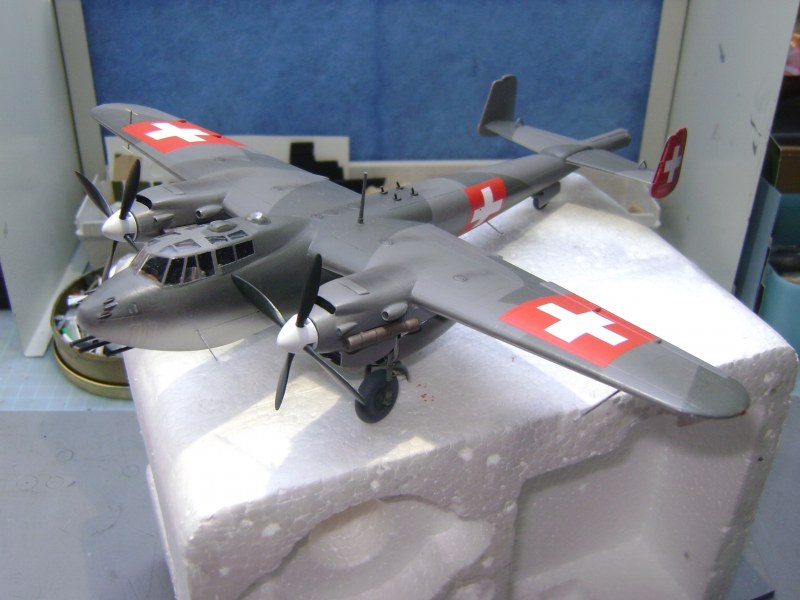

Modell Nachtjäger Dornier Do-217 N-2 mit dem Schweizer Kreuz
Modell Nachtjäger Dornier Do-217 N-2 mit dem Schweizer Kreuz

Dornier Do 217 N-2

Beim Durchstöbern meiner Baukastensammlung bin ich auf den älteren Bausatz der Do-217 N-1 von Italeri in 1:72 gestoßen. Da ich in meinem privaten Archiv bereits interessante Berichte und Fotos von der Do-217 N-2, die 1944 in Birsfelden notlanden musste, gesammelt hatte, war damit natürlich mein neues Modellbauprojekt gestartet. Die Maschine mit der Bezeichnung 3C+IP hat eine besondere Geschichte, ist sie doch auf schweizer Boden notgelandet und auch später mit dem Schweizerkreuz für Versuchsflüge ausgestattet worden.

Sie wurde nachher mit drei anderen deutschen Nachtjägern wie die Messerschmitt Bf 110C und Junkers Ju 88G-6 in Dübendorf bis nach dem Krieg abgestellt. Ende 1947 wurden die drei Flugzeuge von den Alliierten freigegeben und abschließend 1948 in der Schweiz verschrottet.

Die drei Nachtjäger in Dübendorf (Foto Sammlung H. Dominik)
Die drei Nachtjäger in Dübendorf (Foto Sammlung H. Dominik)

Referenzen

Siehe Beitrag von der Aviatik Zeitschrift Cockpit vom Oktober 1992

Interner AMP Bericht aus der Sammlung von Rolf Blattner

Bausatz Dornier Do-217 N-1 von Italeri

Ich nahm mir vor, die Do-217 N-2 3C+IP von Birsfelden mit dem Schweizer Kreuz zu bauen. Da derzeit kein Bausatz einer Do 217 N-2 auf dem Markt angeboten wird, nahm ich als Grundlage die N-1 Variante von Italeri.

Dornier Do 217 N-2

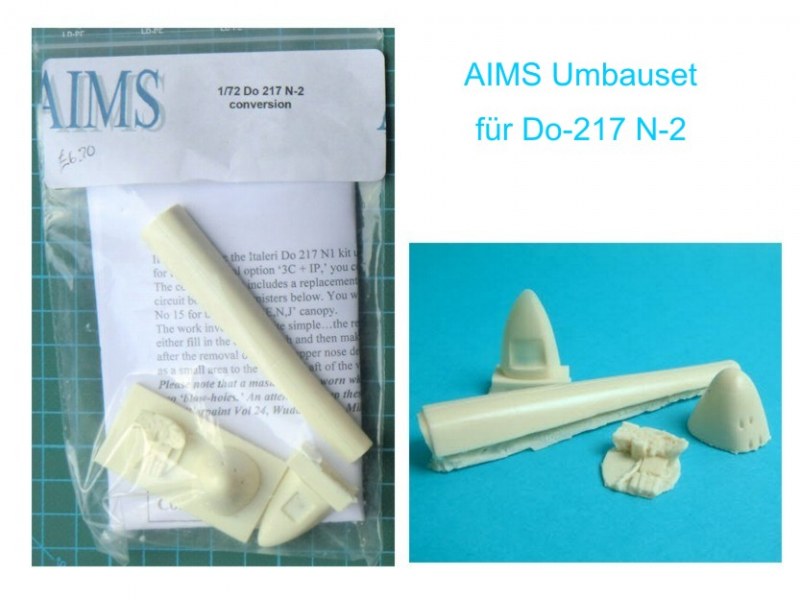

Für den Umbau auf die N-2 besorgte ich mir noch zusätzlich den Umbausatz von AIMS.

Dornier Do 217 N-2

Bauhinweise

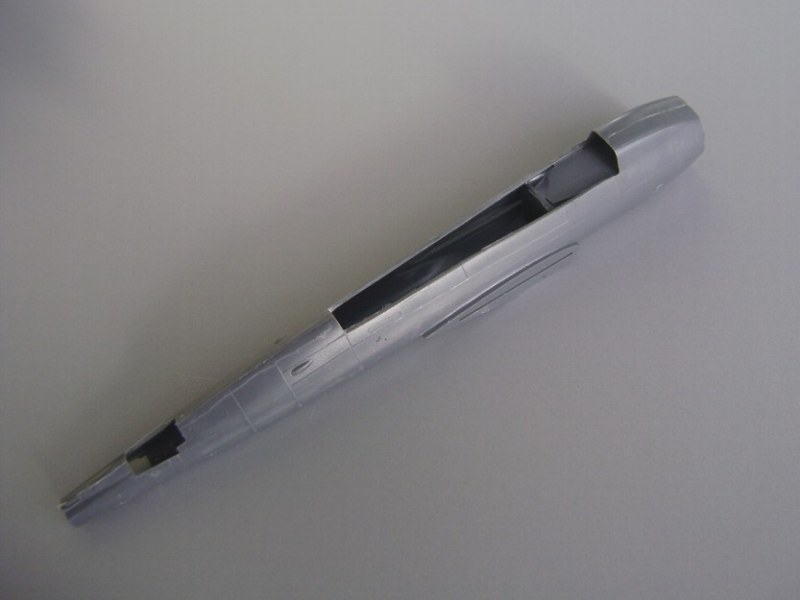

Als Einstieg habe ich zuerst den Bombenschacht an beiden Rumpfteilen ausgeschnitten. Beim AIMS Umbausatz hat man hier die Schnittführung so gewählt, dass man sich einfach an den oberen Gravuren der Rumpfteile orientieren kann.

Dornier Do 217 N-2

Dornier Do 217 N-2

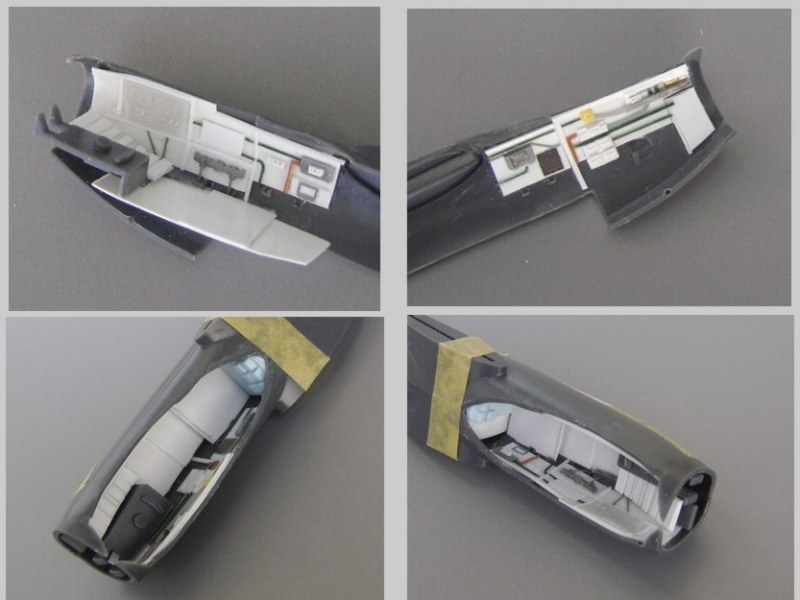

Cockpitbereich

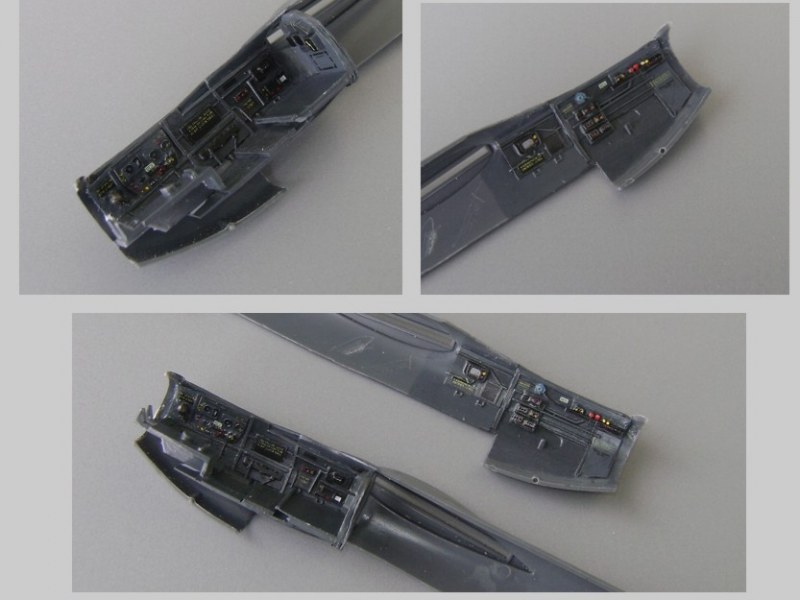

Den Cockpitbereich habe ich mit Scratchteilen ziemlich umfangreich nachgestaltet, da er später sehr gut einsehbar ist.

Dornier Do 217 N-2

Dornier Do 217 N-2

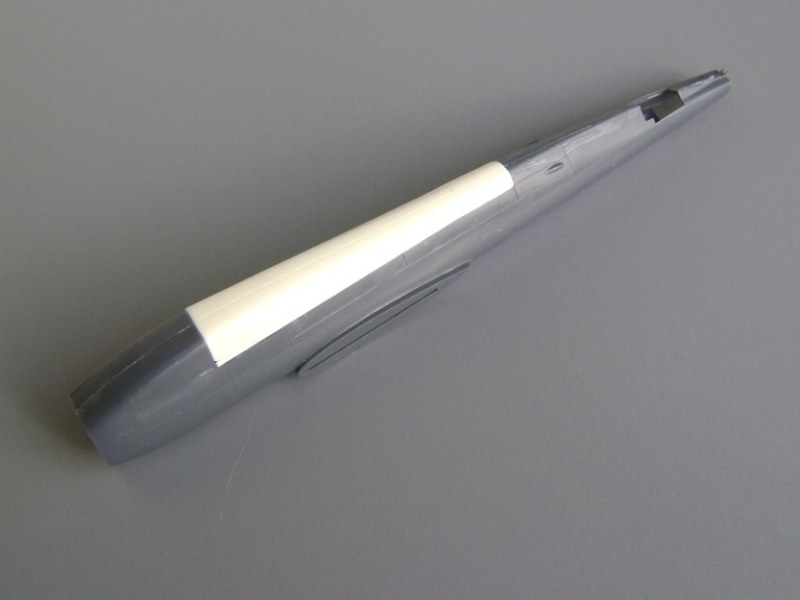

Zusammenbau der Rumpfhälften mit Flügel und Motorensektionen

In diesem Arbeitsgang habe ich auch bereits die Verkleidung (vom AIMS Umbausatz) des ehemaligen B-Stands am Rumpf eingepasst und die rechteckige Öffnung mit einer gezogenen blasenförmigen Haube versehen und am Rumpf mit Sekundenkleber befestigt.

Auch die Motorsektionen habe ich ein wenig modifiziert und mit Lufteinlässen und Kühlerklappen ergänzt

Dornier Do 217 N-2

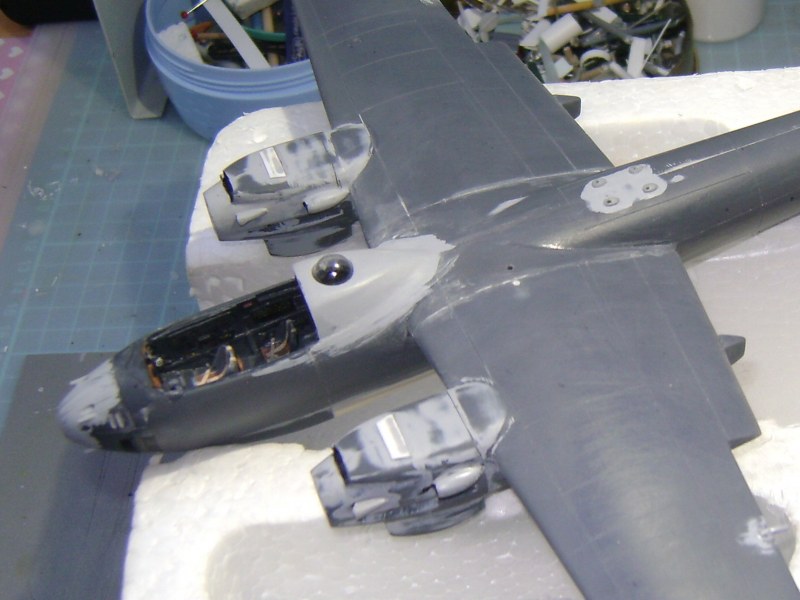

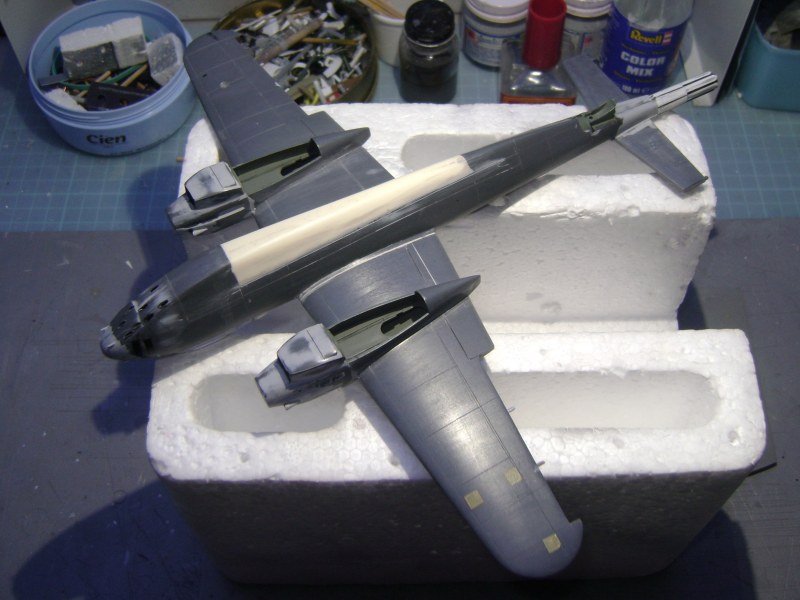

Für einen homogenen Übergang der Montagestellen verwendete ich neben dem normalen Spachtel zusätzlich einen flüssigen Spachtel (Mr. Surfacer) als Ergänzung.

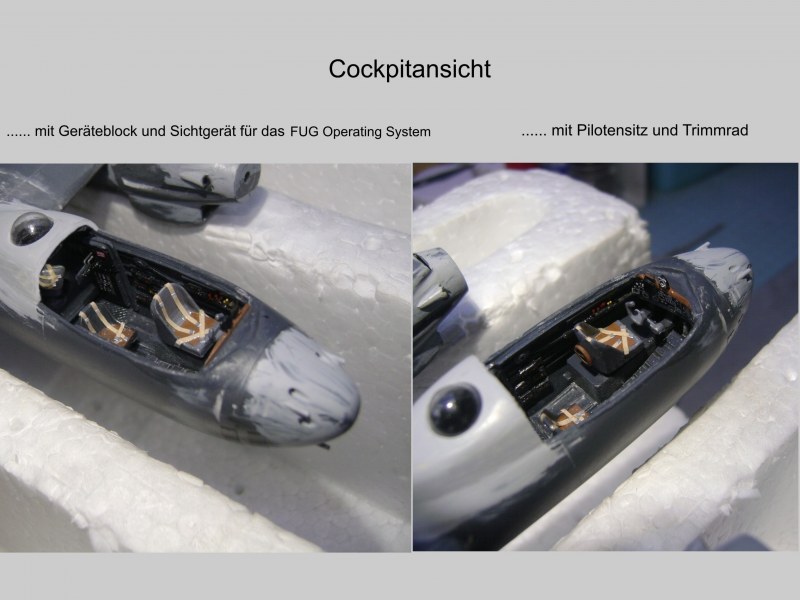

Bevor ich das Klarteil montierte noch einige Ansichten vom Cockpitbereich, den ich noch mit dem FUG Geräteblock und einigen zusätzlichen Details, wie dem Trimmrad hinter dem Pilotensitz, ergänzt habe.

Dornier Do 217 N-2

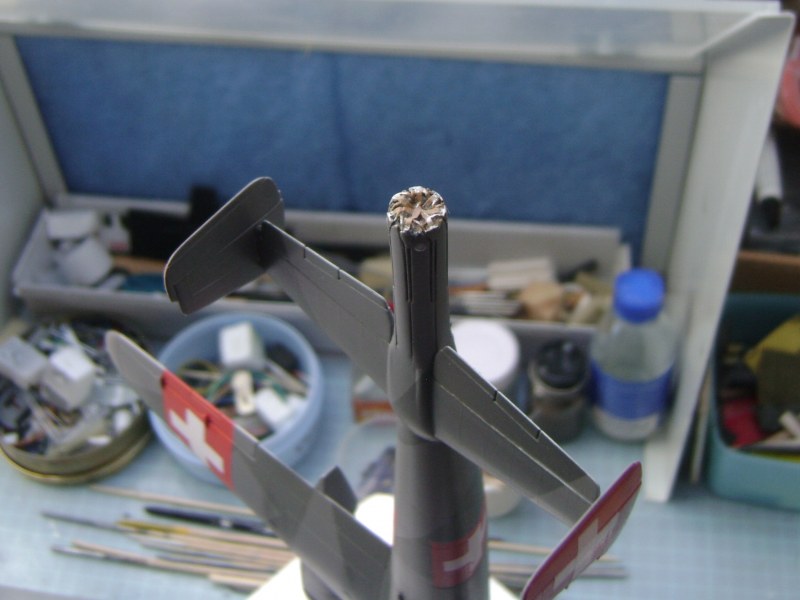

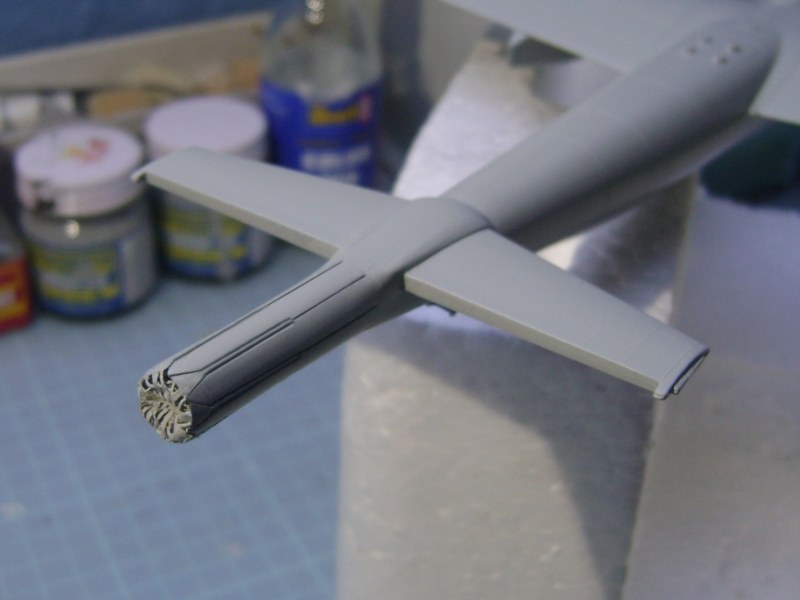

Bremsfallschirm

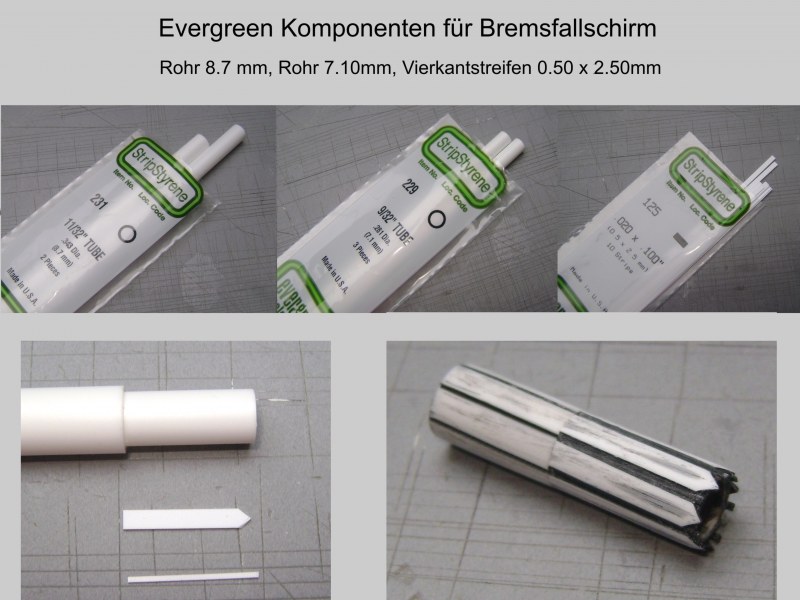

Da die Do-217 N-2 am hinteren Rumpfende einen Bremsfallschirm hatte, war hier wieder Scratchbauweise gefragt. Als Grundlage besorgte ich mir dafür einige Evergreen Komponenten.

Dornier Do 217 N-2

Dornier Do 217 N-2

Dornier Do 217 N-2

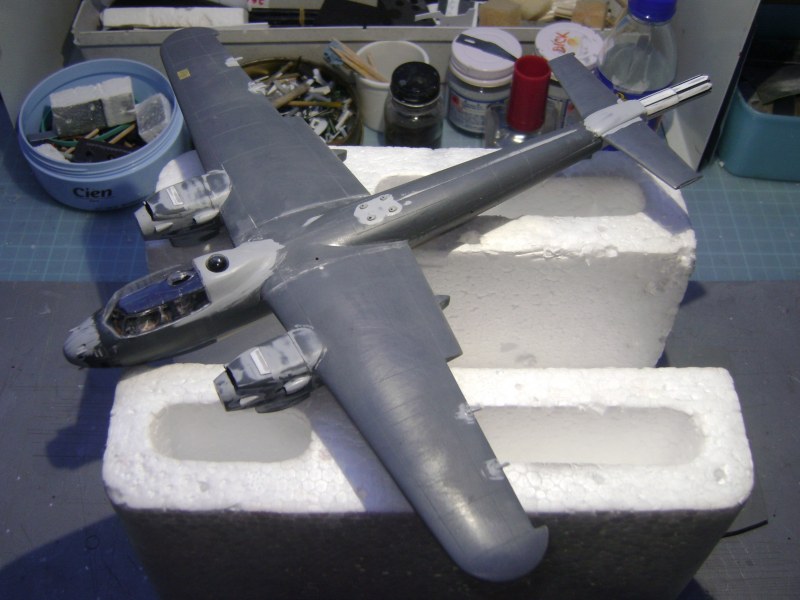

Grundierung

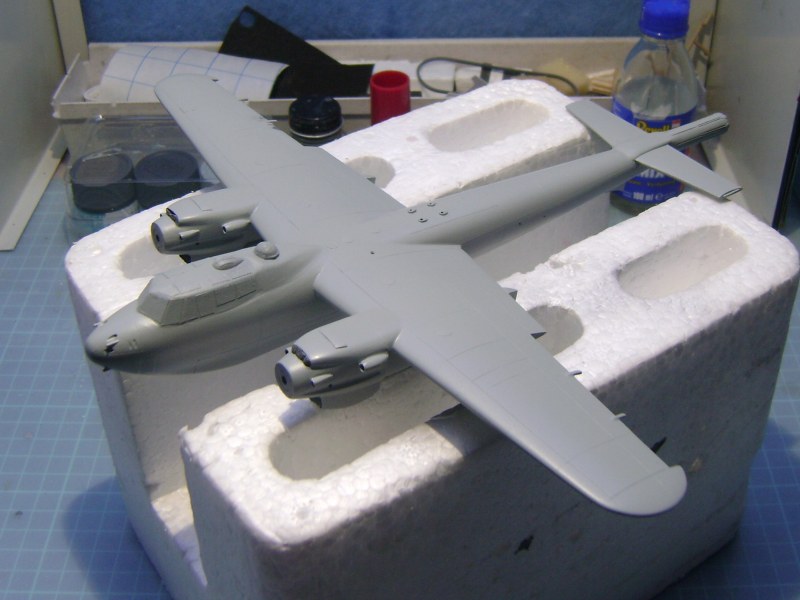

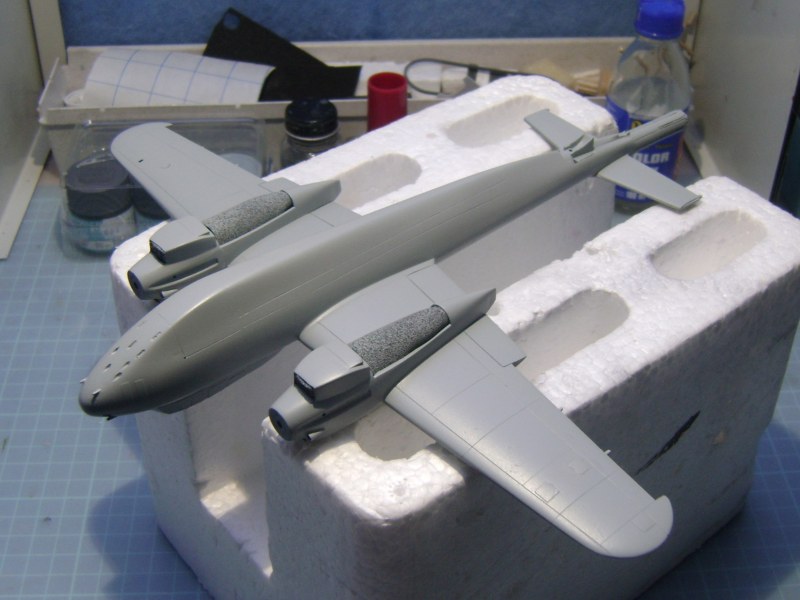

Nach dem Abdecken der Cockpitfenster mit zugeschnittenem Tamiya Tape habe ich mal eine Grundierung aufgetragen, um eventuelle Oberflächenfehler besser sichtbar zu machen und korrigieren zu können.

Dornier Do 217 N-2

Dornier Do 217 N-2

Bremsfallschirm
Bremsfallschirm

Tarnbemalung

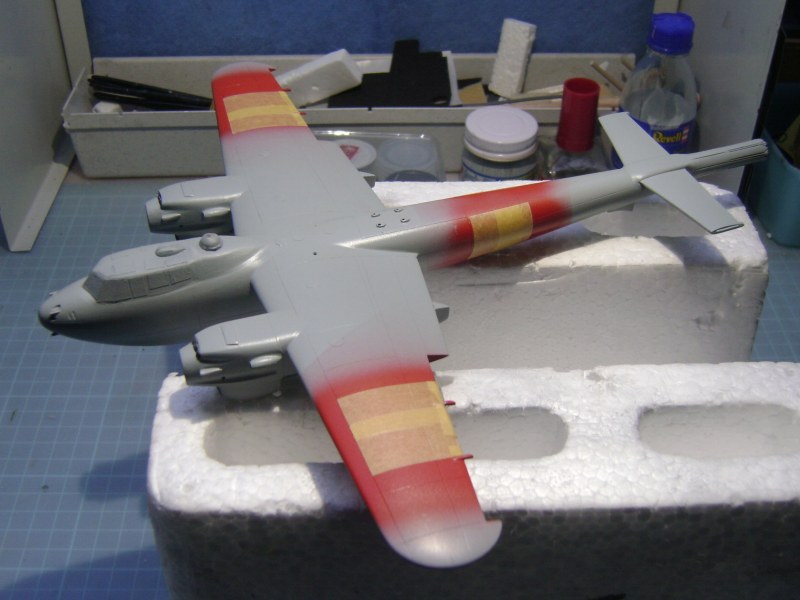

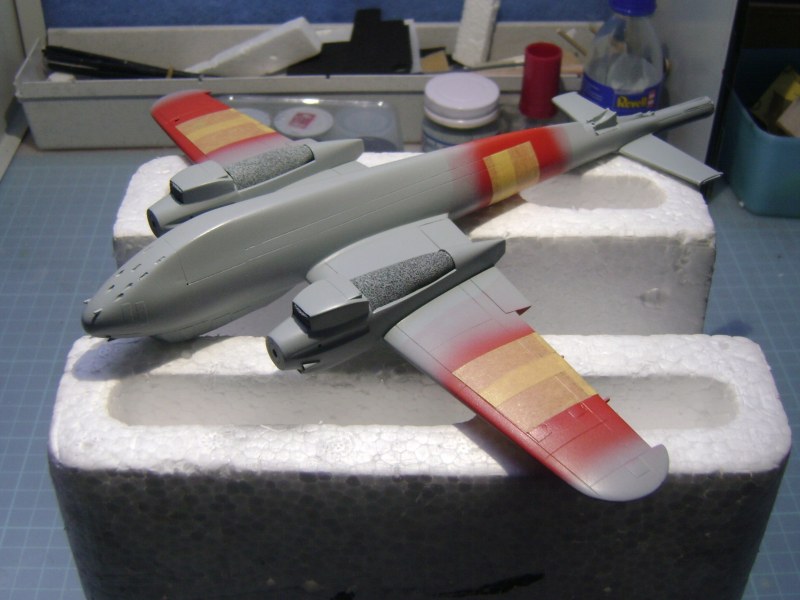

Bevor ich mit der Tarnbemalung beginnen konnte, habe ich noch alle Bereiche, die später mit dem Schweizerkreuz versehen werden, per Airbrush mit Revell Rot SM 330 gespritzt und mit Tamiya Tape in der richtigen Größe abgedeckt.

Dornier Do 217 N-2

Dornier Do 217 N-2

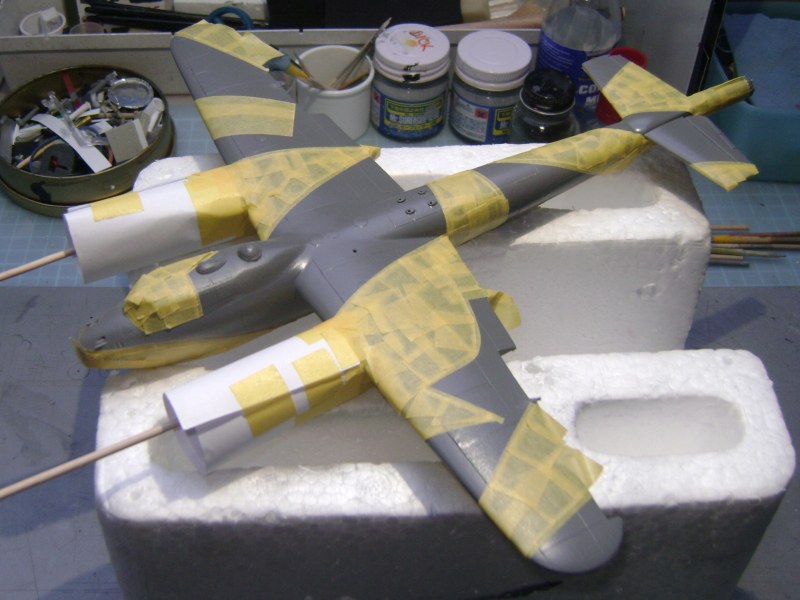

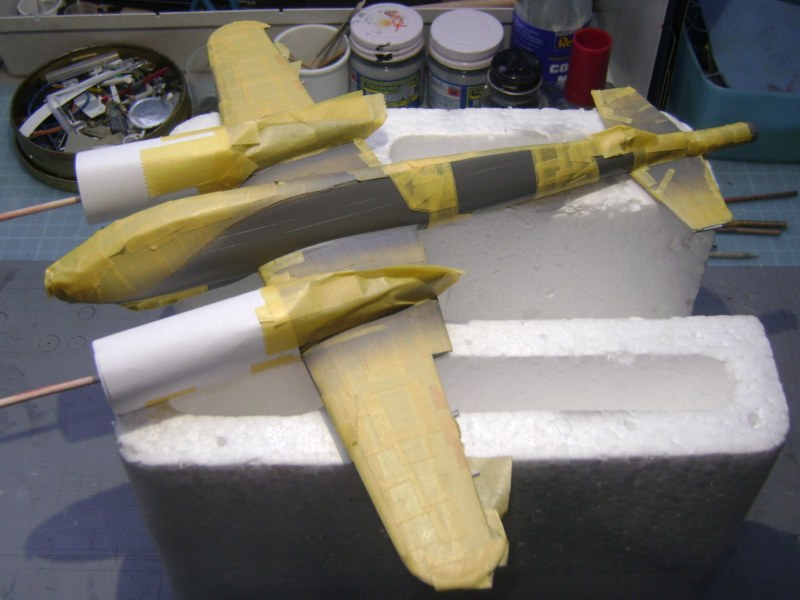

Jetzt konnte ich mit dem Auftragen der Tarnbemalung beginnen. Als erstes habe ich auf allen Oberseiten inklusive den vorderen Flügelkanten RLM 75 Grau (Gunze H69) aufgetragen und in einem zweiten Schritt die Unterseiten mit RLM 77 Hellgrau (Gunze H338 mit ein wenig Mattweiß gemischt) eingefärbt. Für die darauf folgende Segmenttarnung auf den Oberseiten verwendete ich RLM 74 Dunkelgrau (Gunze H68). Die dafür nötigen Abdeckarbeiten wurden wiederum mit Tamiya Tape durchgeführt.

Dornier Do 217 N-2

Dornier Do 217 N-2

Die Farblinie im vorderen Bugbereich wurde nach dem Entfernen aller Abdecktapes abschließend freihändig mit einer feinen Airbrushdüse fließend nachgezogen.

Decalmontage

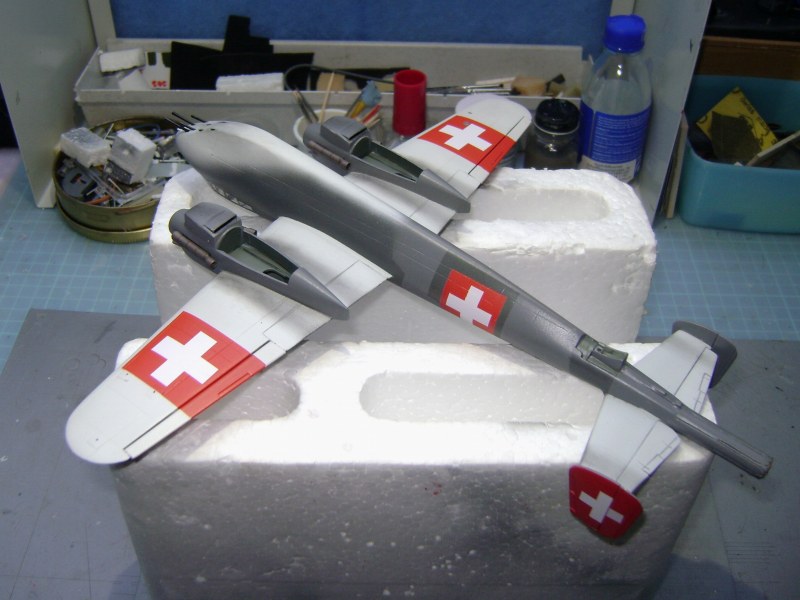

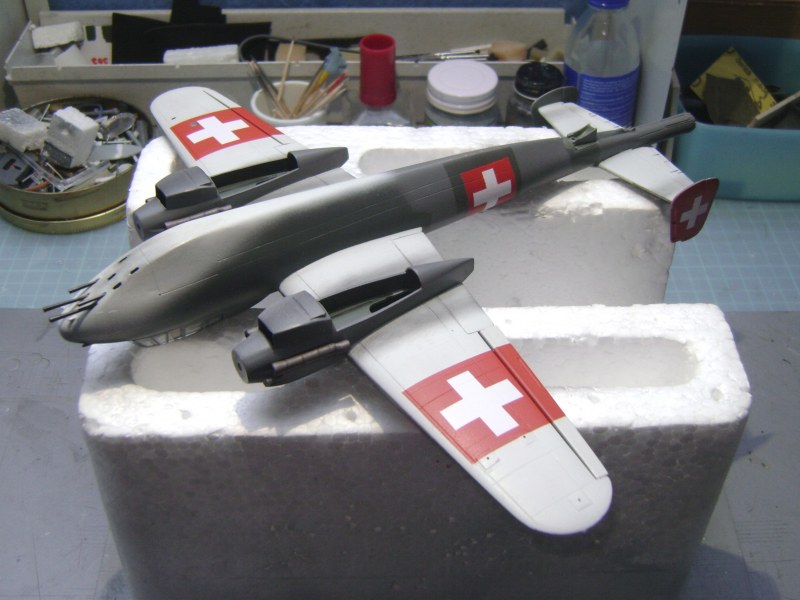

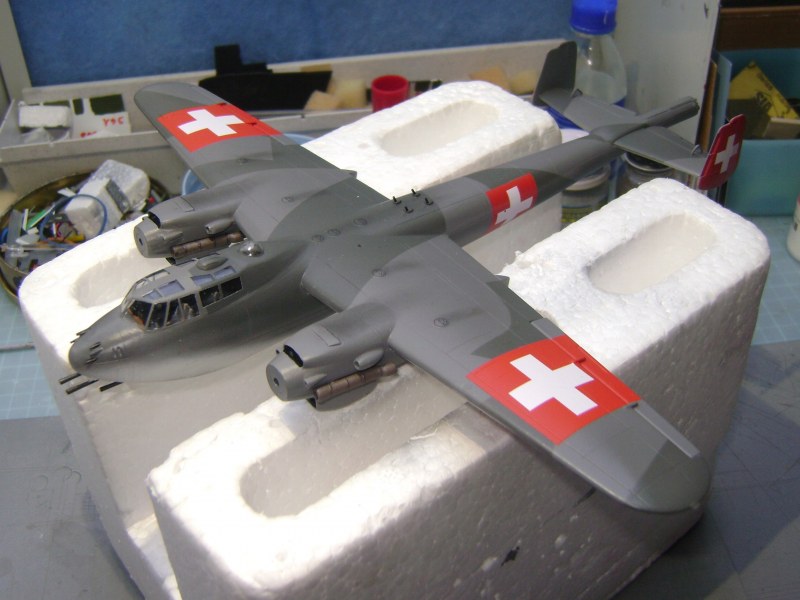

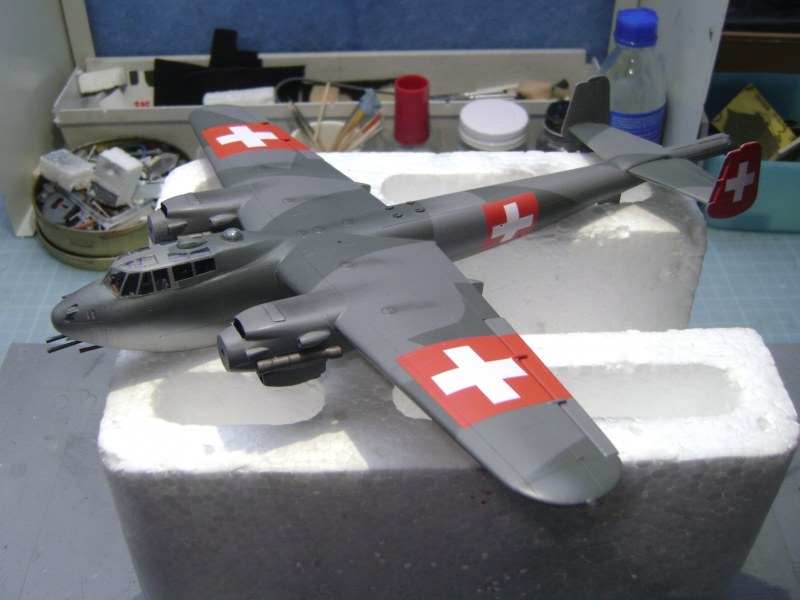

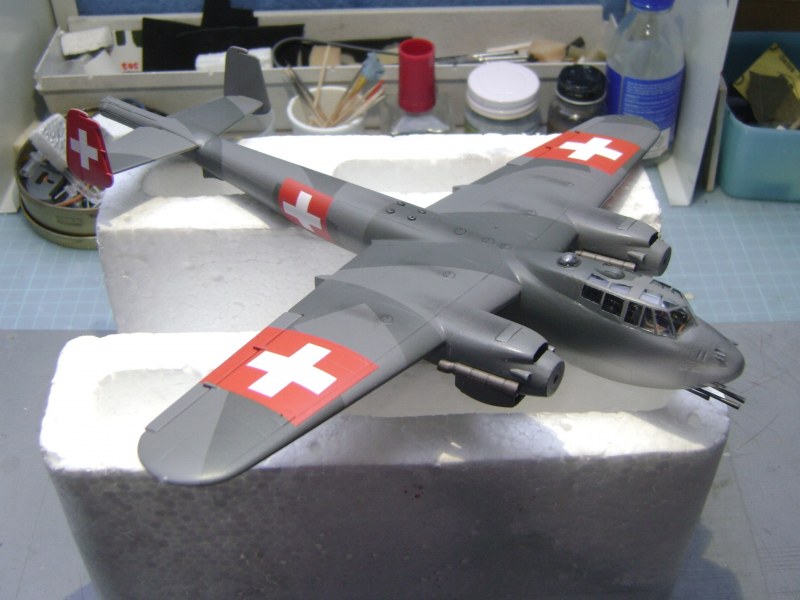

Die weißen Schweizerkreuze konnte ich in den diversen Größen aus meiner Decalsammlung entnehmen.

Dornier Do 217 N-2

Dornier Do 217 N-2

Dornier Do 217 N-2

Dornier Do 217 N-2

Bordwaffen

Neben den 4x 20-mm-Bugkanonen (konisch gezogene Gussäste, die ich noch zusätzlich aufgebort hatte) montierte ich auch noch mit 0.4mm Kanülen die vier MG 151/20 im Bug und mit 0.7mm Kanülen die vier Kanonen „Schräge Musik“ am Rumpfrücken.

Dornier Do 217 N-2

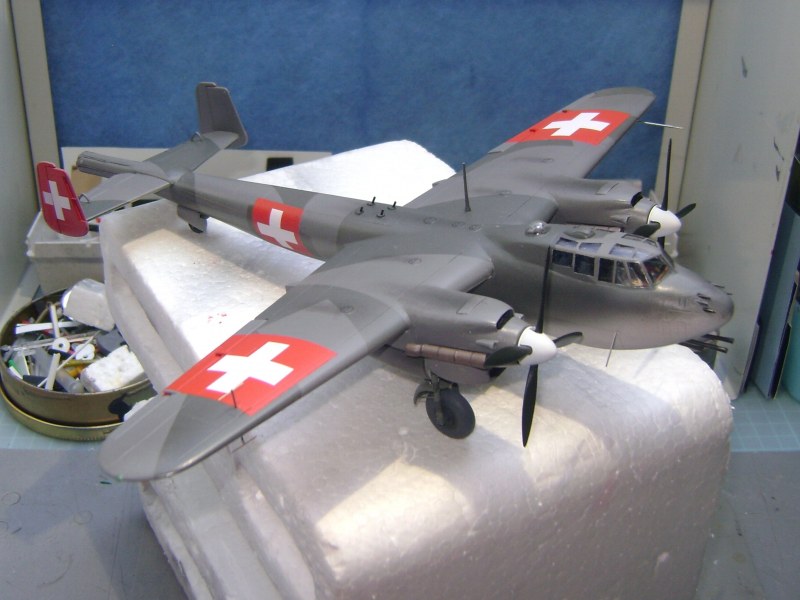

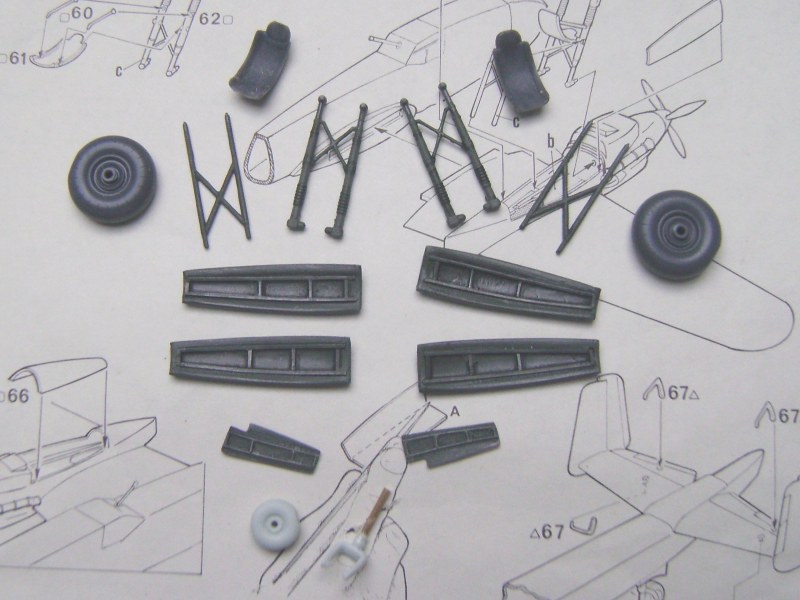

Fahrwerksmontage

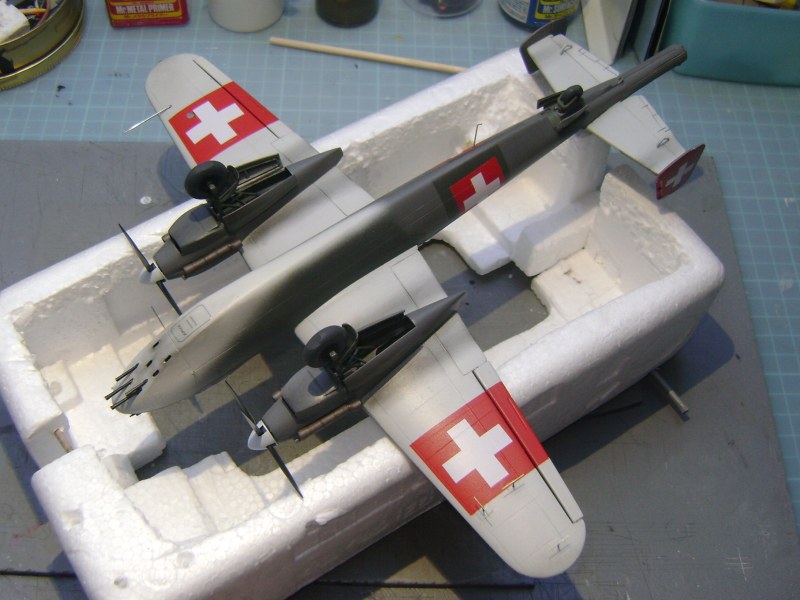

Jetzt konnte ich alle vorbereiteten und fertig bemalten Fahrwerksteile sowie weitere Komponenten am Modell montieren.

Dornier Do 217 N-2

Dornier Do 217 N-2

Dornier Do 217 N-2

Dornier Do 217 N-2

Bremsfallschirm
Bremsfallschirm

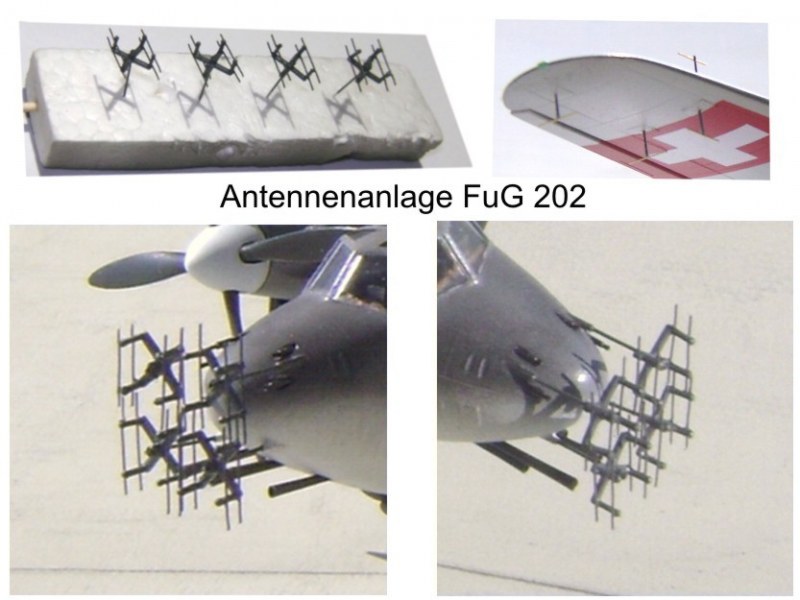

Antennenmontage

Der schwierigste und filigranste Bauabschnitt war die Herstellung und Montage der Radarausrüstung für die Frontpartie.

Für das Grundgerüst der Antennen am Bug nahm ich die beiliegenden Teile vom Bausatz, die ich aber alle etwas schlanker gefeilt hatte. Für die feinen Dipolantennen verwendete ich einen in der Länge zugeschnitten feinen Messingdraht.

Für die genaue Positionierung mit Sekundenleim war hier aber eine ruhige Hand und viel Geduld gefragt.

Für die Verlängerung der Antennenträger habe ich 0.7mm und 0.4mm Kanülen verwendet. Die 0.4mm Kanülen passen dann auch genau in eine 0,7mm Kanüle.
Für die Verlängerung der Antennenträger habe ich 0.7mm und 0.4mm Kanülen verwendet. Die 0.4mm Kanülen passen dann auch genau in eine 0,7mm Kanüle.

Mit der Endmontage aller Antennenanlagen konnte ich dann auch mein Bauprojekt erfolgreich abschließen.

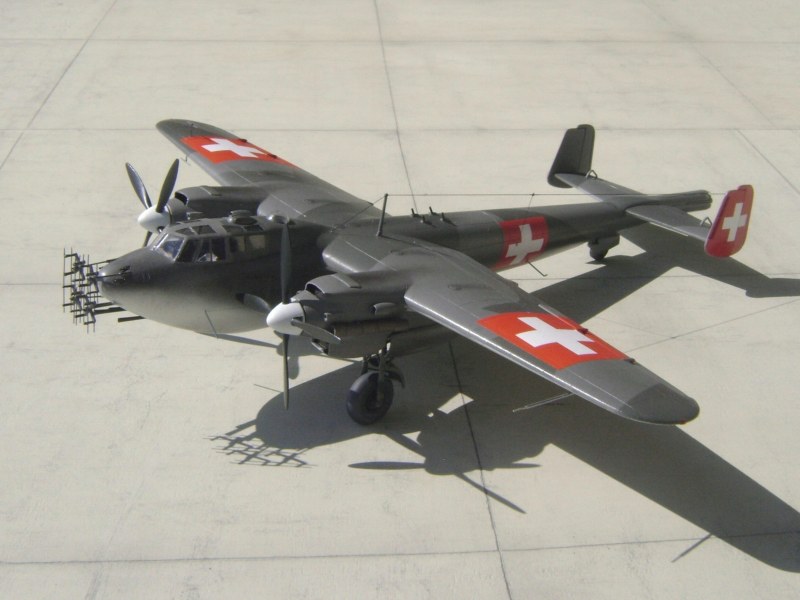

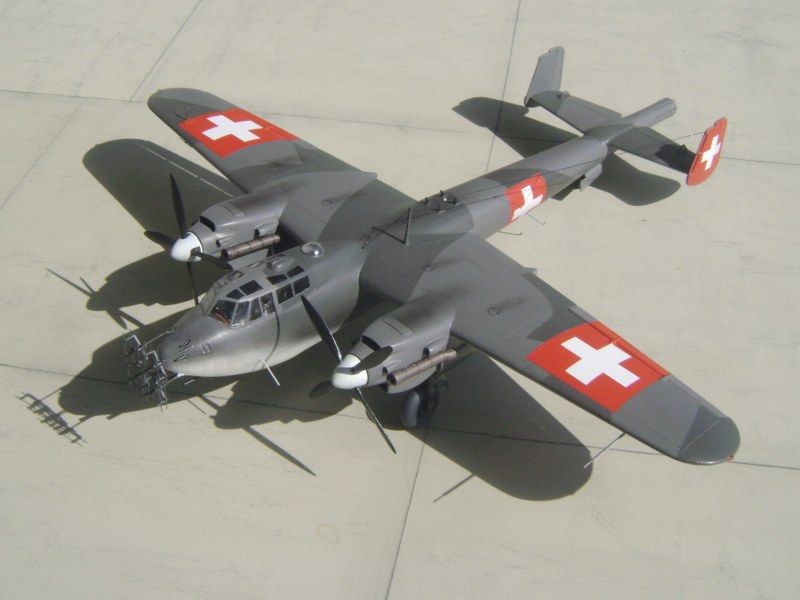

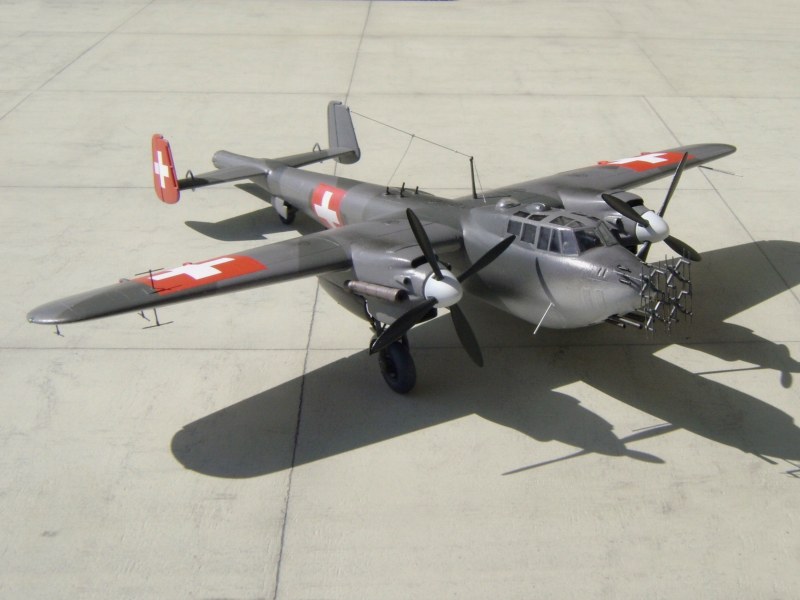

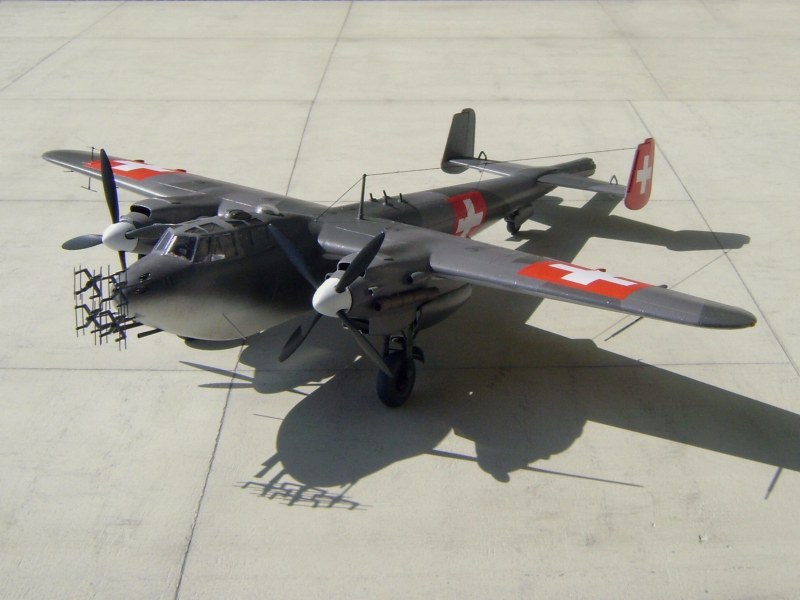

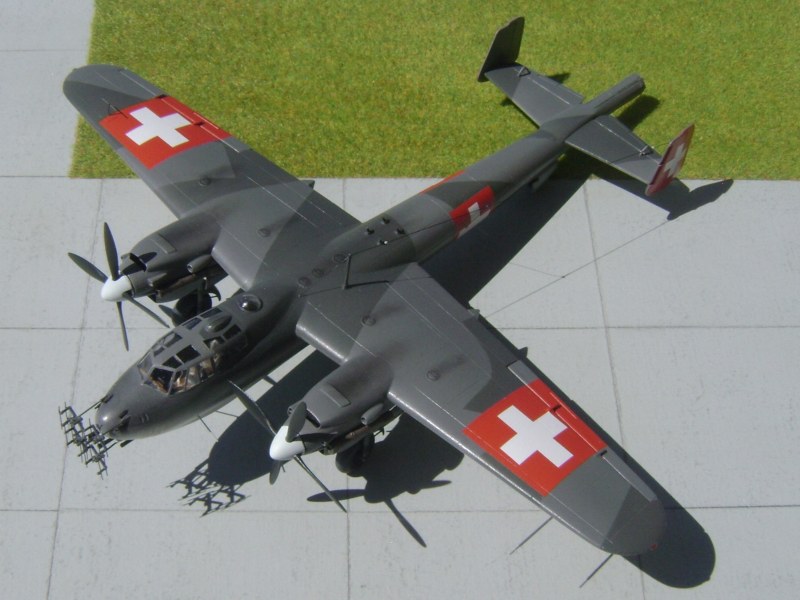

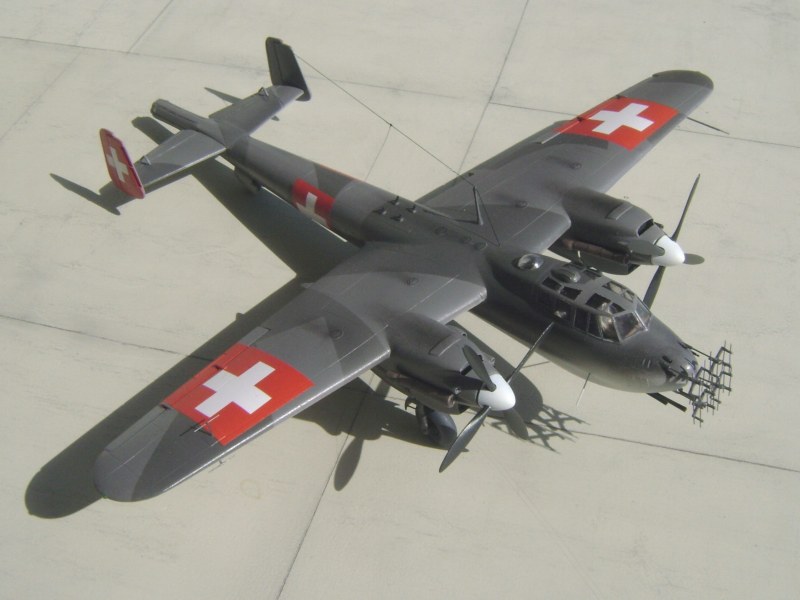

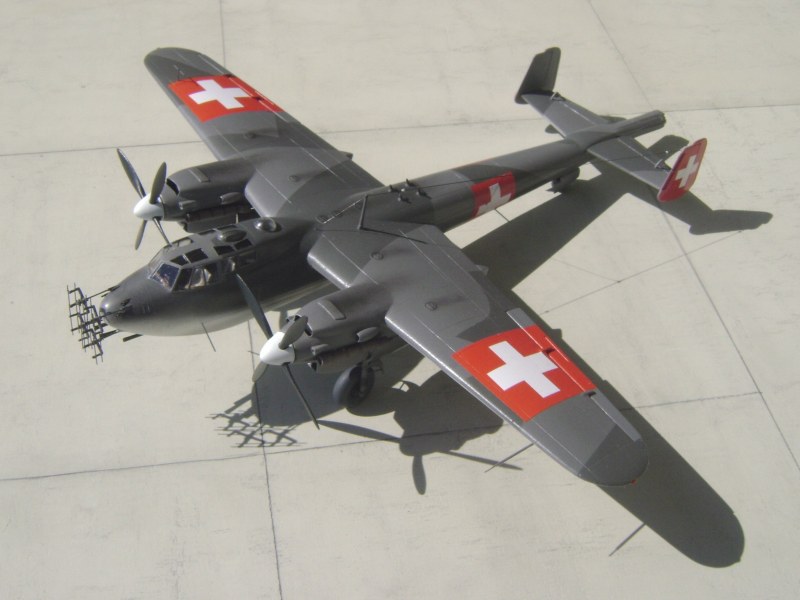

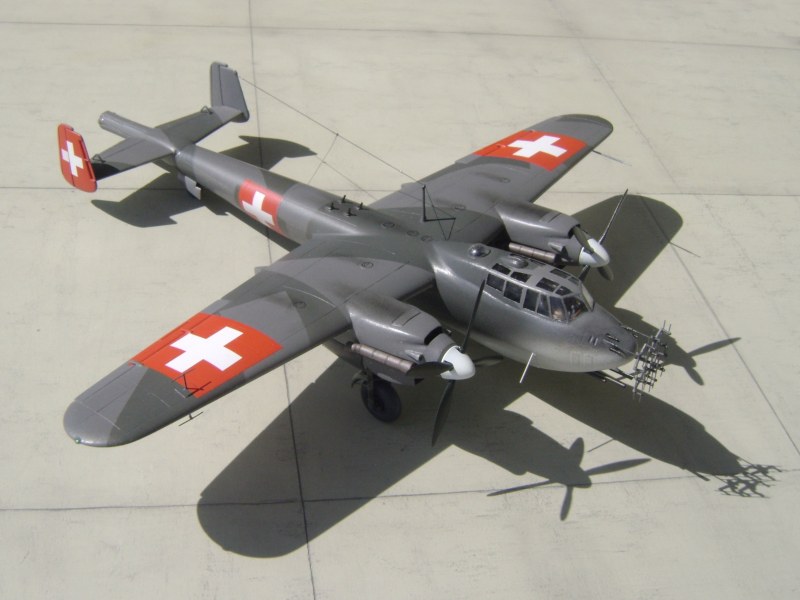

Erste Modellfotos

Dornier Do 217 N-2

Dornier Do 217 N-2Dornier Do 217 N-2Dornier Do 217 N-2Dornier Do 217 N-2Dornier Do 217 N-2Dornier Do 217 N-2Dornier Do 217 N-2

Dornier Do 217 N-2



Dornier Do 217 N-2

Dornier Do 217 N-2

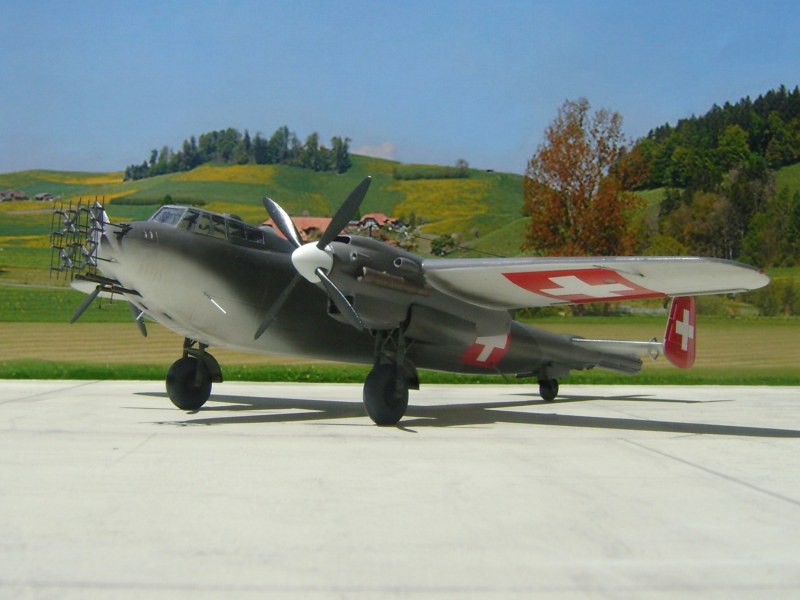

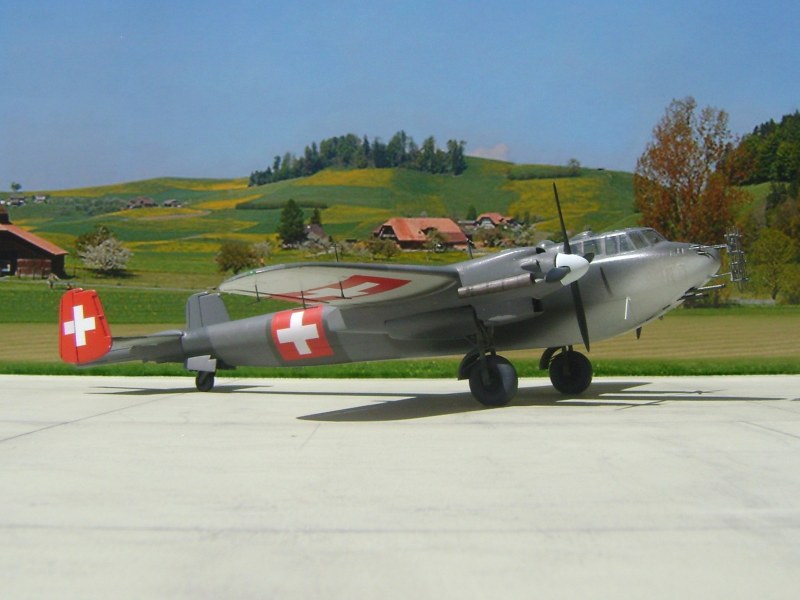

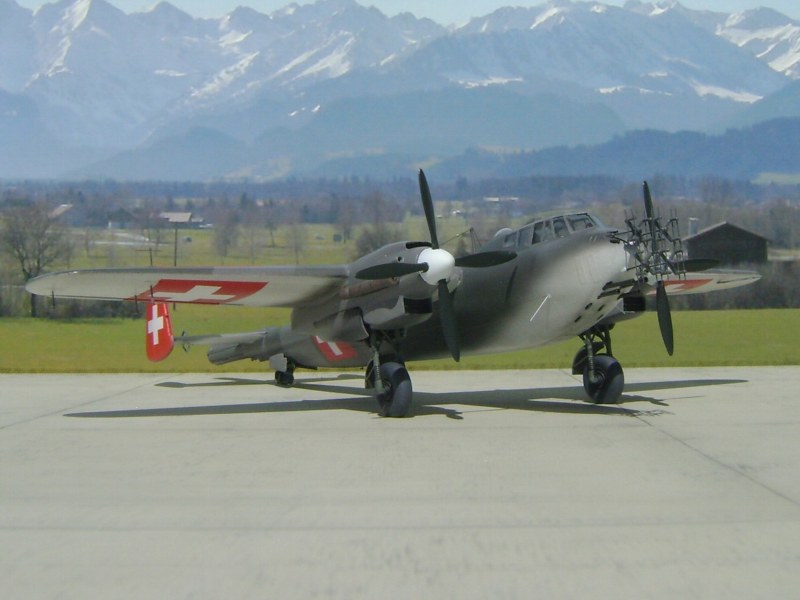

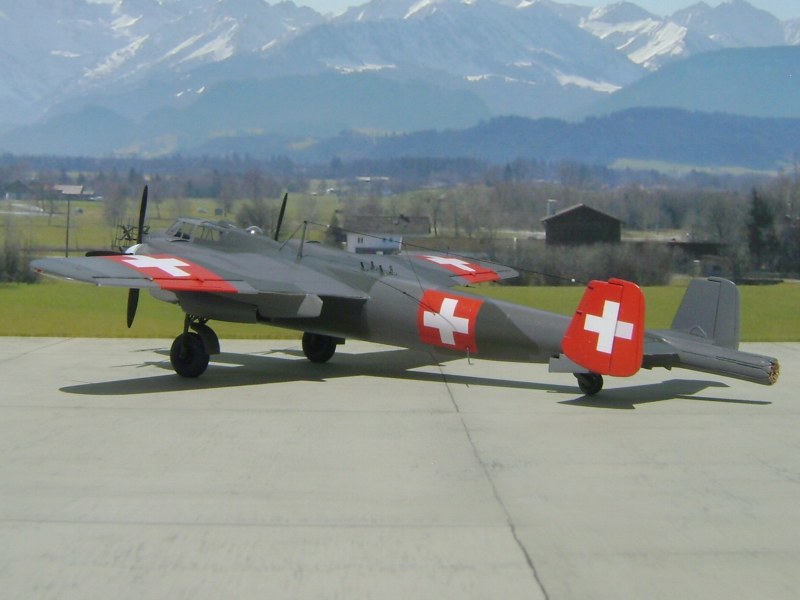

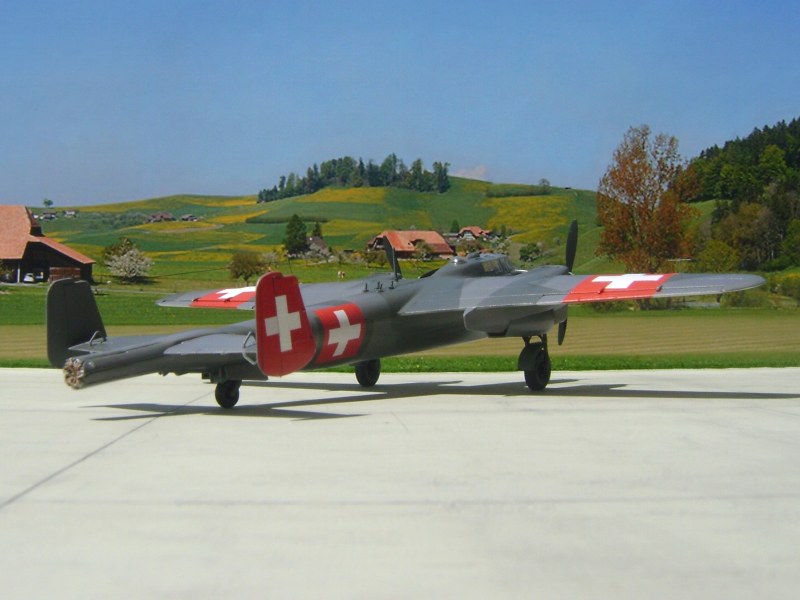

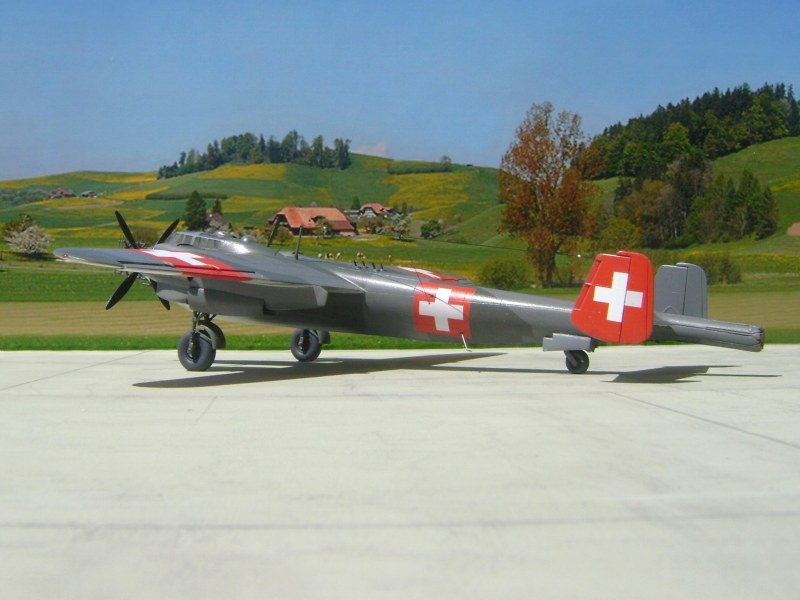

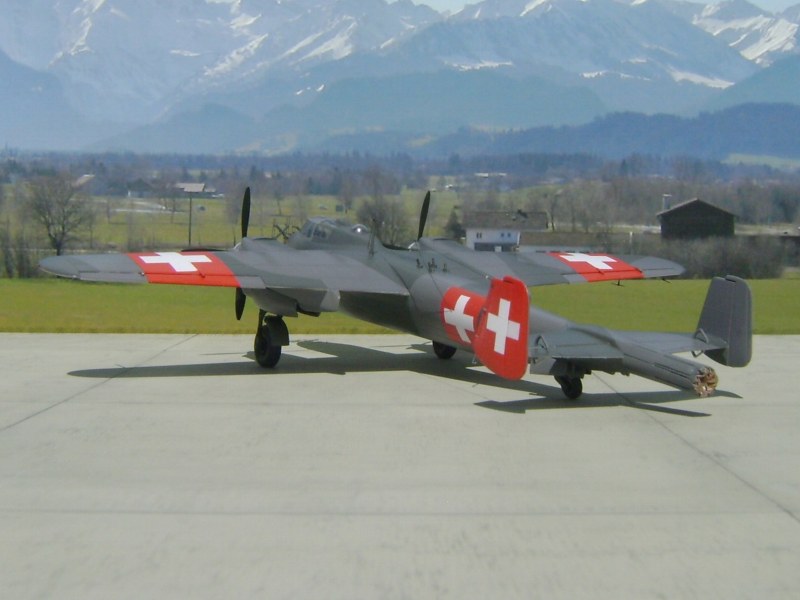

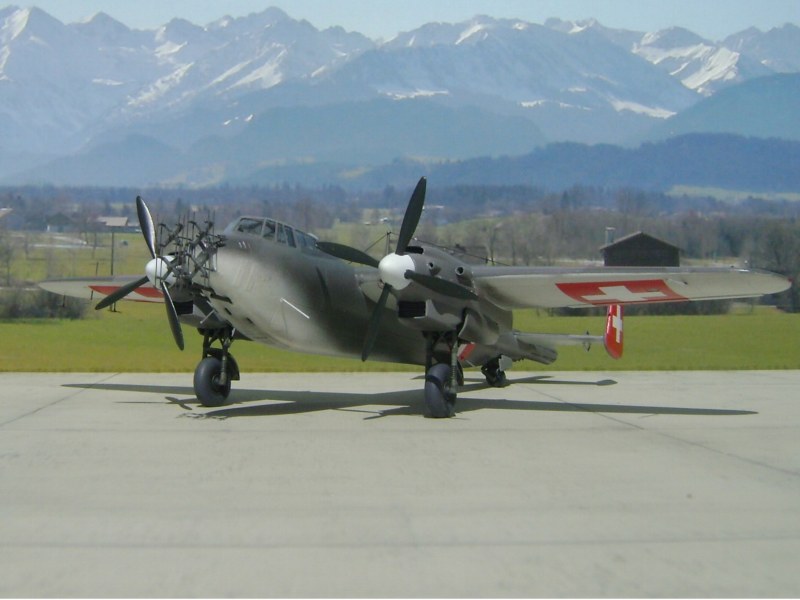

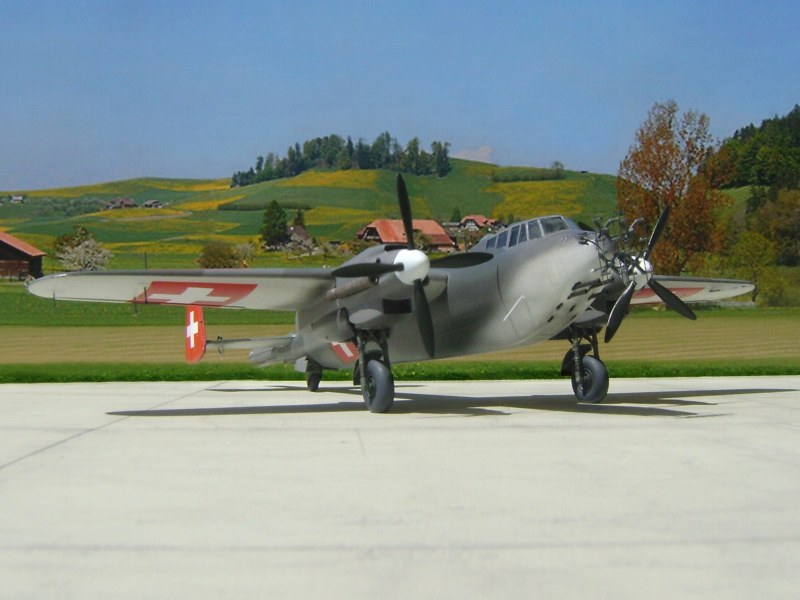

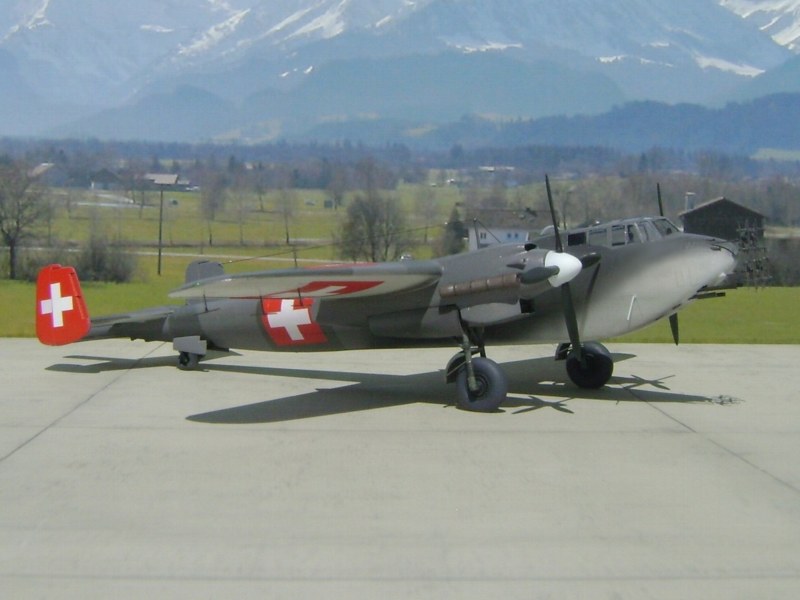

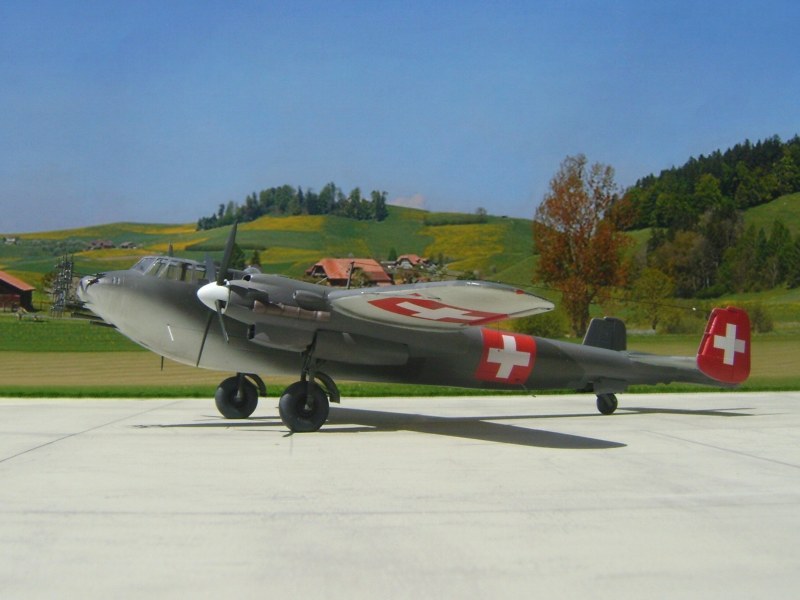

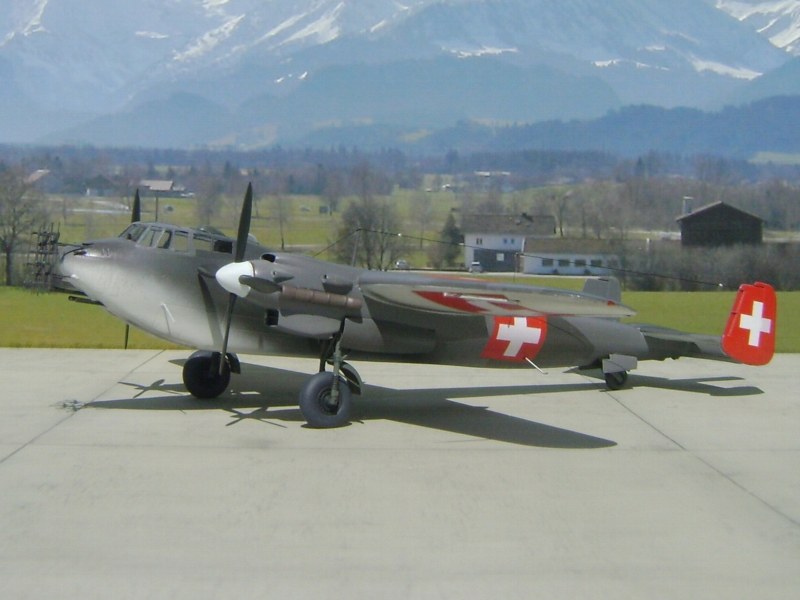

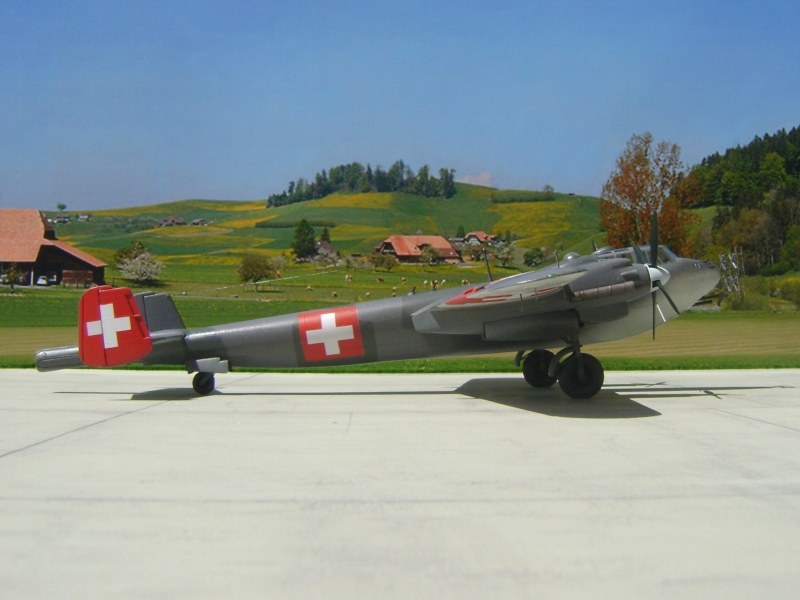

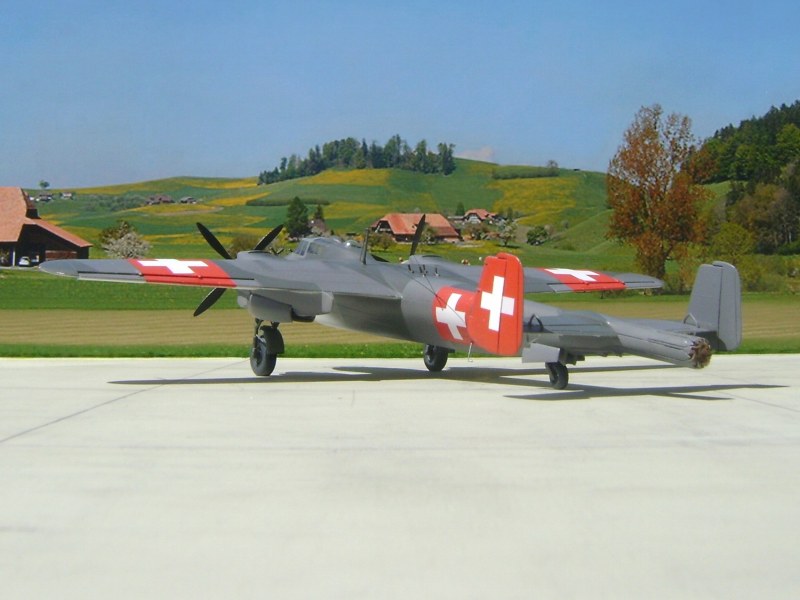

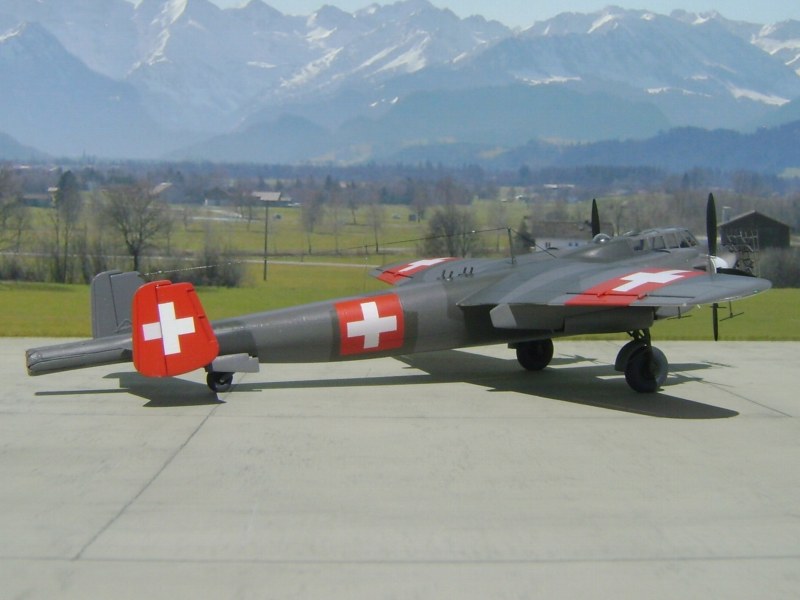

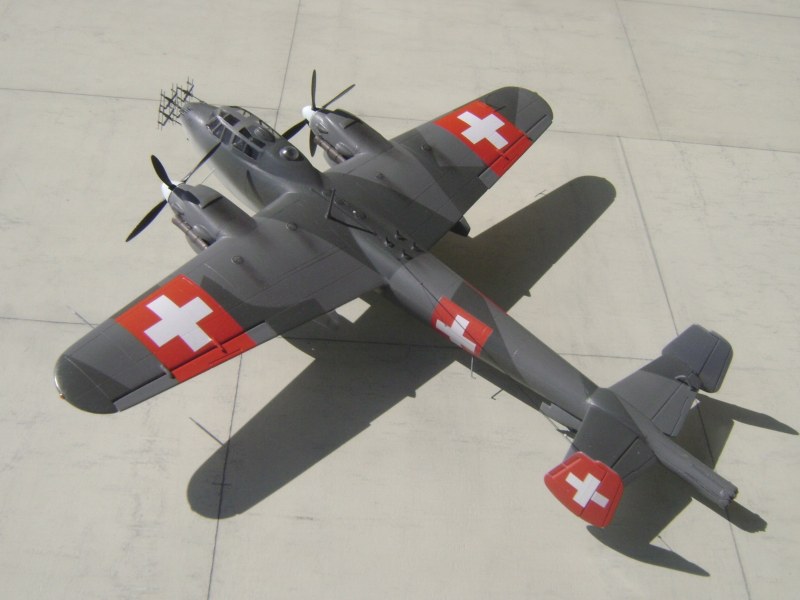

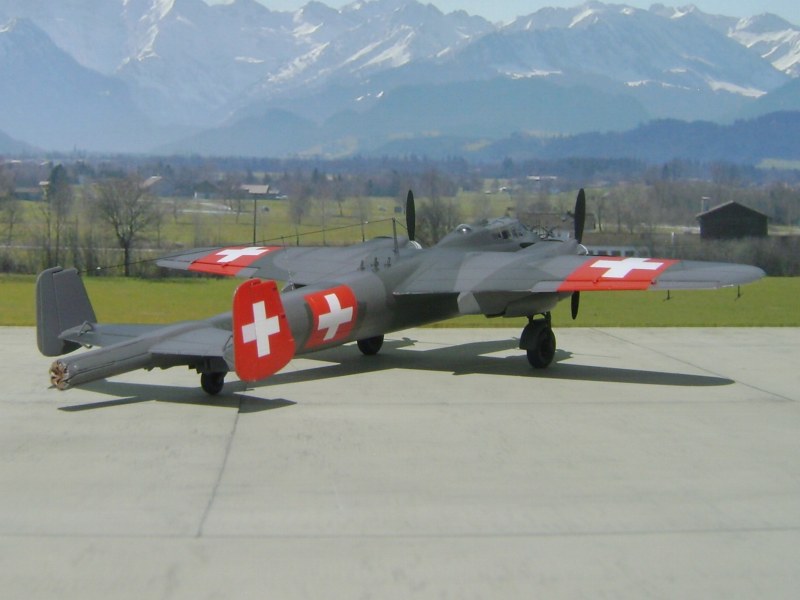

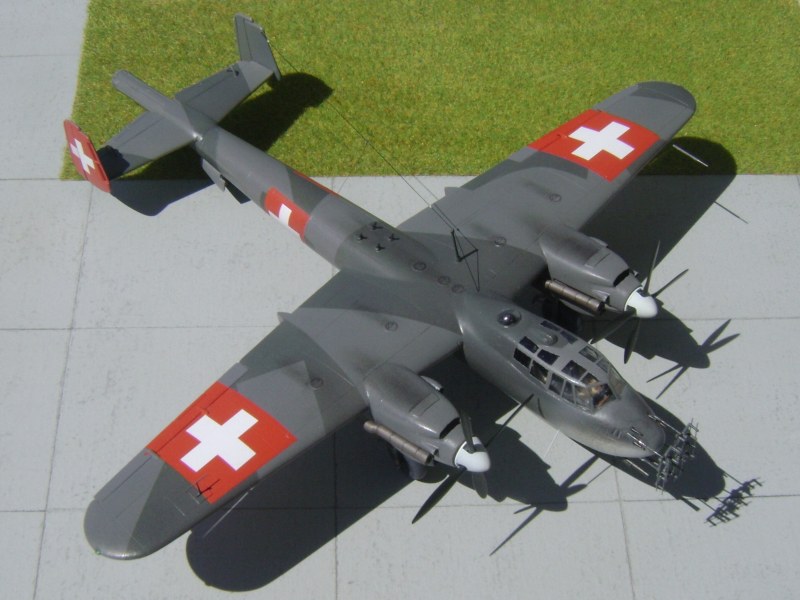

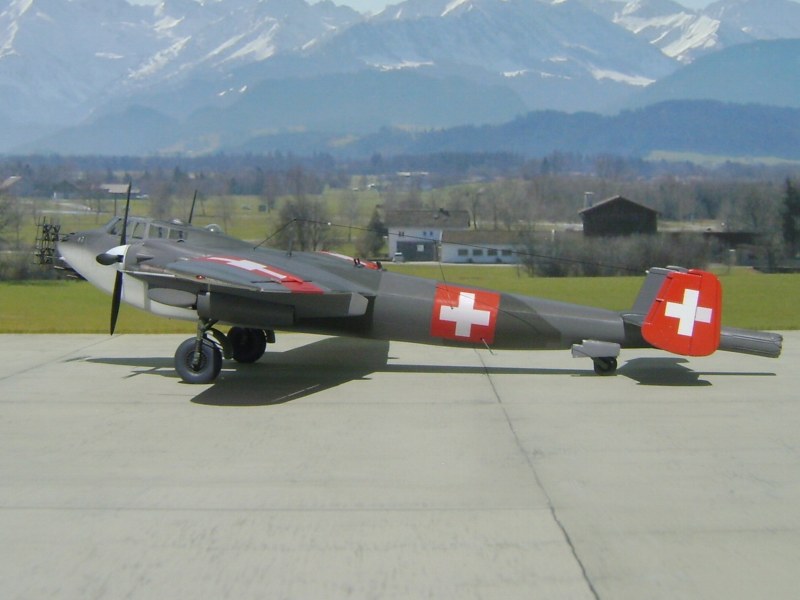

Modellfotos mit Landschaft

Dornier Do 217 N-2

Dornier Do 217 N-2

Dornier Do 217 N-2Dornier Do 217 N-2Dornier Do 217 N-2Dornier Do 217 N-2Dornier Do 217 N-2Dornier Do 217 N-2Dornier Do 217 N-2

Dornier Do 217 N-2



Dornier Do 217 N-2

Dornier Do 217 N-2Dornier Do 217 N-2Dornier Do 217 N-2Dornier Do 217 N-2Dornier Do 217 N-2Dornier Do 217 N-2Dornier Do 217 N-2

Dornier Do 217 N-2

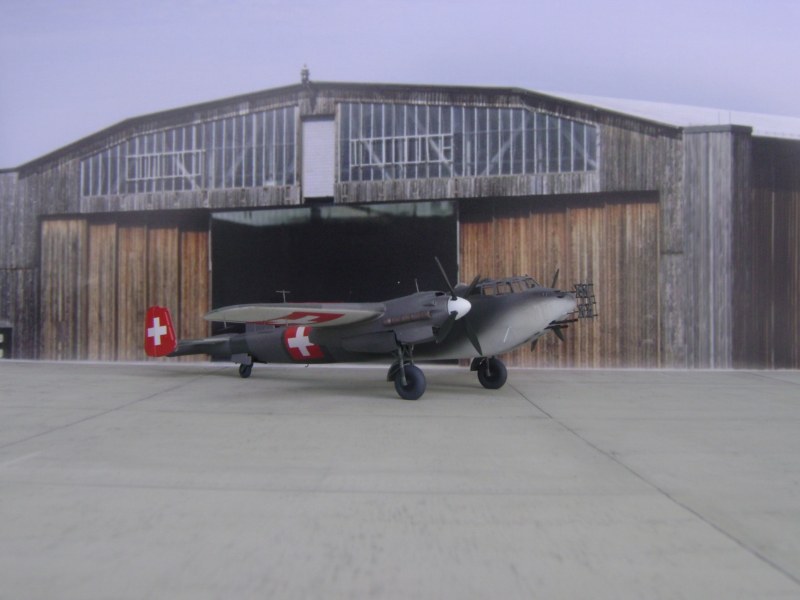

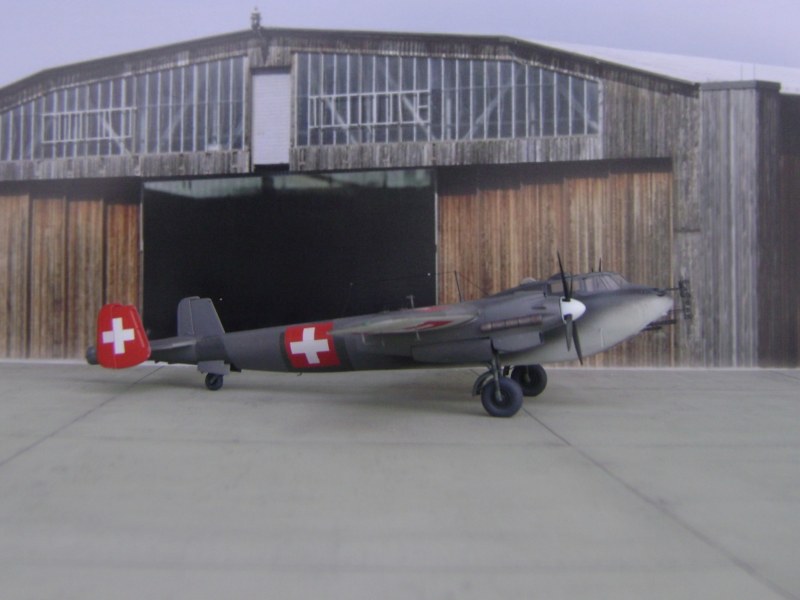

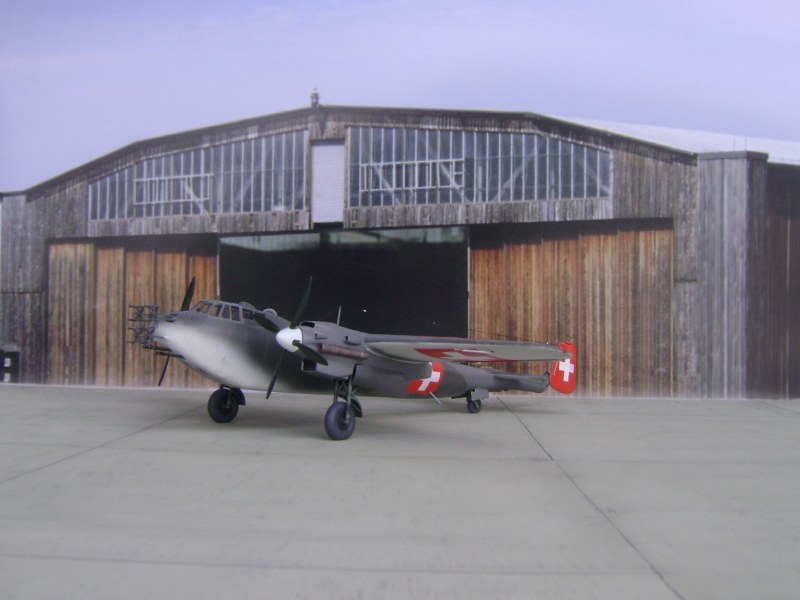

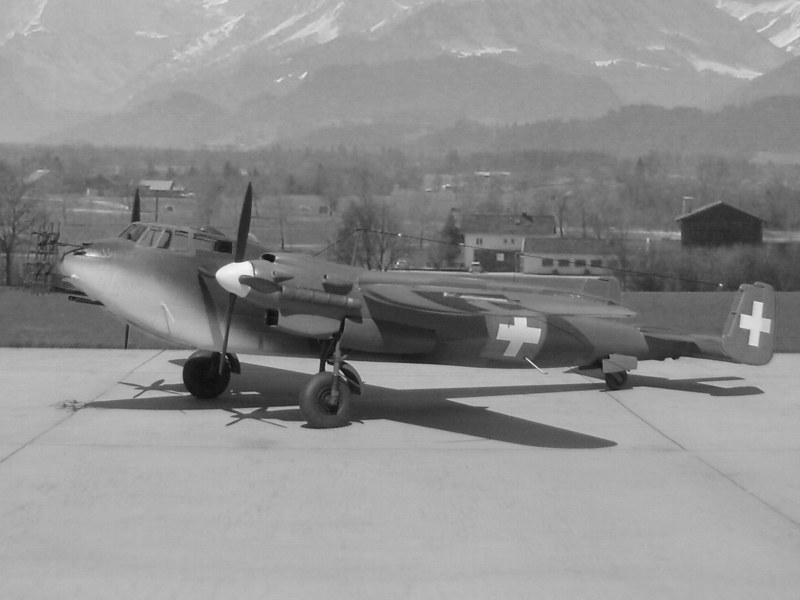

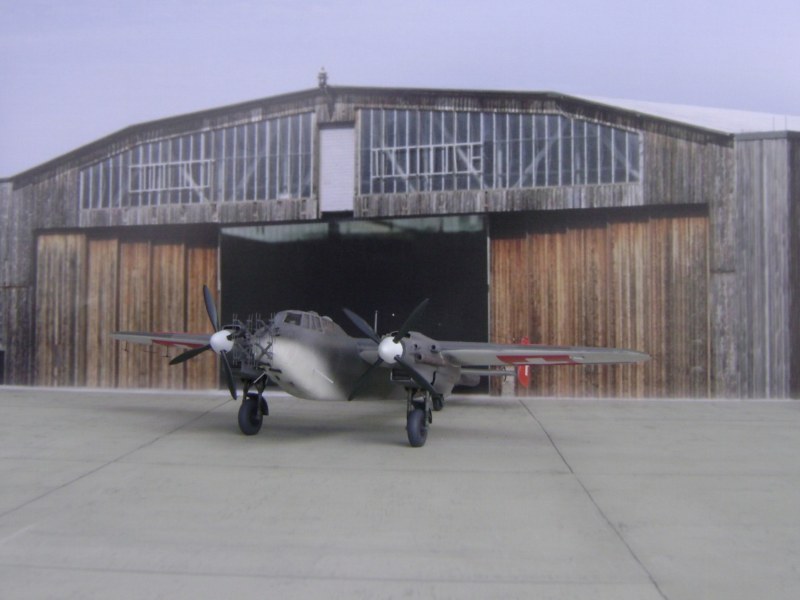

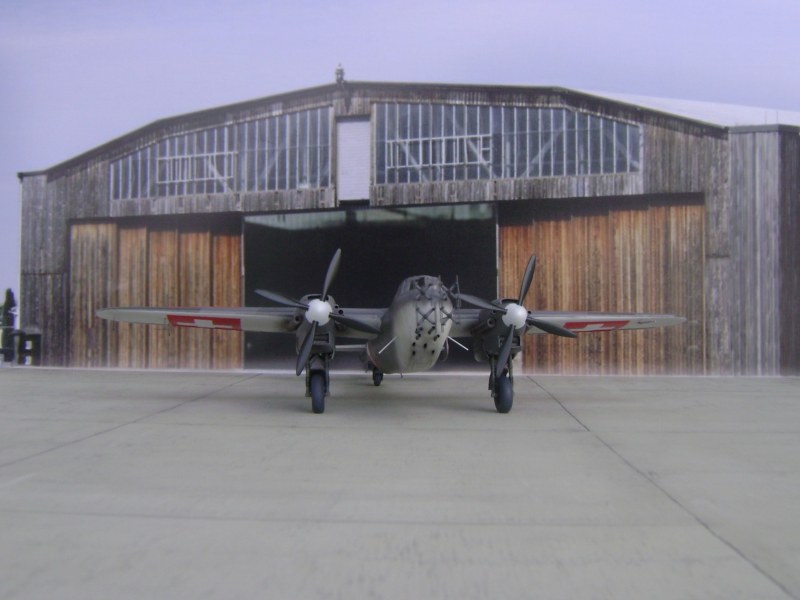

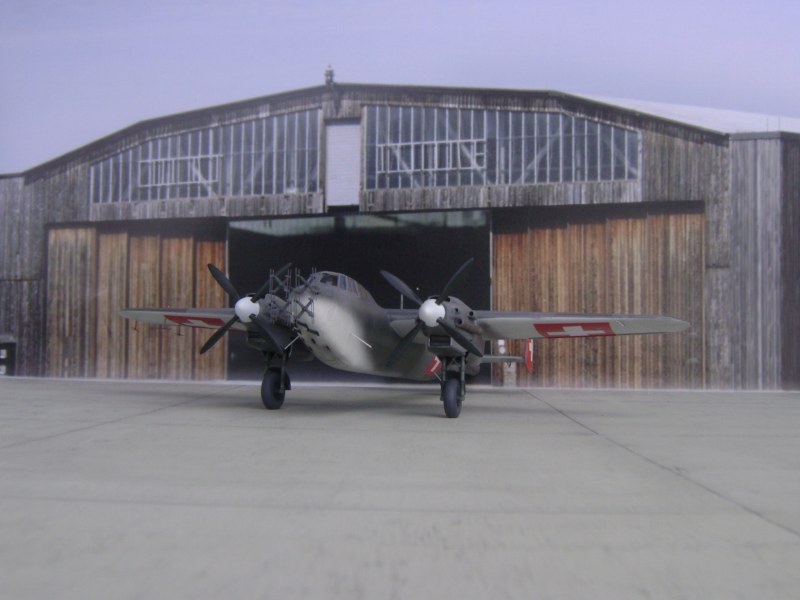

Nachtjäger Dornier Do-217 N-2 vor dem Hangar in Birsfelden 1944

Dornier Do 217 N-2Dornier Do 217 N-2Dornier Do 217 N-2Dornier Do 217 N-2Dornier Do 217 N-2Dornier Do 217 N-2Dornier Do 217 N-2

Dornier Do 217 N-2



Modellfotos im Großbildformat 1280x1024

Nachtjäger Dornier Do-217 N-2 mit dem Schweizer Kreuz-01

Nachtjäger Dornier Do-217 N-2 mit dem Schweizer Kreuz-02

Nachtjäger Dornier Do-217 N-2 mit dem Schweizer Kreuz-03

Nachtjäger Dornier Do-217 N-2 mit dem Schweizer Kreuz-04

Nachtjäger Dornier Do-217 N-2 mit dem Schweizer Kreuz-05

Nachtjäger Dornier Do-217 N-2 mit dem Schweizer Kreuz-06

Nachtjäger Dornier Do-217 N-2 mit dem Schweizer Kreuz-07

Nachtjäger Dornier Do-217 N-2 mit dem Schweizer Kreuz-08

Nachtjäger Dornier Do-217 N-2 mit dem Schweizer Kreuz-09

Nachtjäger Dornier Do-217 N-2 mit dem Schweizer Kreuz-10

Nachtjäger Dornier Do-217 N-2 mit dem Schweizer Kreuz-11

Nachtjäger Dornier Do-217 N-2 mit dem Schweizer Kreuz-12

Nachtjäger Dornier Do-217 N-2 mit dem Schweizer Kreuz-13



Nachtjäger Dornier Do-217 N-2 vor dem Hangar in Birsfelden 1944

Nachtjäger Dornier Do-217 N-2 mit dem Schweizer Kreuz-20

Nachtjäger Dornier Do-217 N-2 mit dem Schweizer Kreuz-21

Nachtjäger Dornier Do-217 N-2 mit dem Schweizer Kreuz-22

Nachtjäger Dornier Do-217 N-2 mit dem Schweizer Kreuz-23

Nachtjäger Dornier Do-217 N-2 mit dem Schweizer Kreuz-24

Nachtjäger Dornier Do-217 N-2 mit dem Schweizer Kreuz-25



Schade dass damals alle Flugzeuge verschrottet wurden. Wäre heute ein gesuchtes Ausstellungsstück. Natürlich hatte damals keiner mehr Interesse an vorigen Kriegsmaterial. Verständlich.

So baue ich sie für die Nachwelt dann eben als Modell.











Helmut Dominik

Publiziert am 26. Mai 2016
