Torpedoboot T 15 (Typ 1937)

Bauzustand 12.02.1942, „Operation Cerberus“

von Matthias Pohl (1:700 HP-Models)

Torpedoboot T 15 (Typ 1937)

Schon lange steht T 15, das Torpedoboot der Deutschen Kriegsmarine, auf dem mein Vater Kurt F. Pohl als Torpedomechaniker seinen Dienst versah, auf der Liste der „must have“-Schiffsmodelle. Einziger Anbieter im Maßstab 1:700 ist HP-Models. Auf die bereits lange zurückliegende Bausatzvorstellung von Martin Kohring aus dem Jahr 2003 (!) sei hier verwiesen. Bislang hat jedoch wohl noch niemand ein T-Boot der 1937er Klasse von diesem Hersteller gebaut…

Zur Entwicklung und Geschichte dieser Bootsklasse, welche T 13 bis T 21 umfasste, verweise ich auf diese Seite: www.lexikon-der-wehrmacht.de

Torpedoboot T 15 (Typ 1937)

Zum Modell

Ergänzend zu Martins Bausatzbesprechung von vor fast 15 Jahren kann ich lediglich anmerken, dass die (mäßige) Qualität des Bausatzes immer noch gleich geblieben ist. Das Modell stellt den letzten Rüstzustand aus dem Jahr 1945 dar. Hier wurde im Zuge des Barbara-Programms – simultan zu den Umrüstungen der Zerstörerwaffe – die Flak-Bewaffnung massiv verstärkt, um der alliierten Lufthoheit zu begegnen. Auf dem achteren Deckshaus wurde bei den 1937er T-Booten ebenso wie anstelle des hinteren Torpedorohrsatzes ein 2 cm Flak-Vierling montiert, die 2cm Einzellafetten wurden als Doppellafetten ausgeführt. Die Umrüstung wich jedoch von Boot zu Boot ab. Der Austausch von 2cm Einzellafetten gegen die 3,7 cm Flak M43 variierte.

Torpedoboot T 15 (Typ 1937)

Für meinen Zweck galt es allerdings, das Boot zurückzurüsten, wollte ich doch den Bauzustand vom 12. Februar 1942 darstellen, zum Zeitpunkt des berühmten „Kanaldurchbruchs“, der Operation Cerberus“, wie sie offiziell hieß (engl. „The Chanel Dash“). T 15 fuhr seinerzeit die backbord achteraus-Sicherung für „Prinz Eugen“, die Erzählungen meines Vaters dazu kenne ich seit meiner frühen Kindheit.

Die Vorbildlage ist extrem spärlich, dennoch für meine Zwecke ausreichend, was insbesondere den später aufzubringenden Tarnanstrich zum Zeitpunkt von „Cerberus“ anging. Doch der Reihe nach!

Torpedoboot T 15 (Typ 1937)

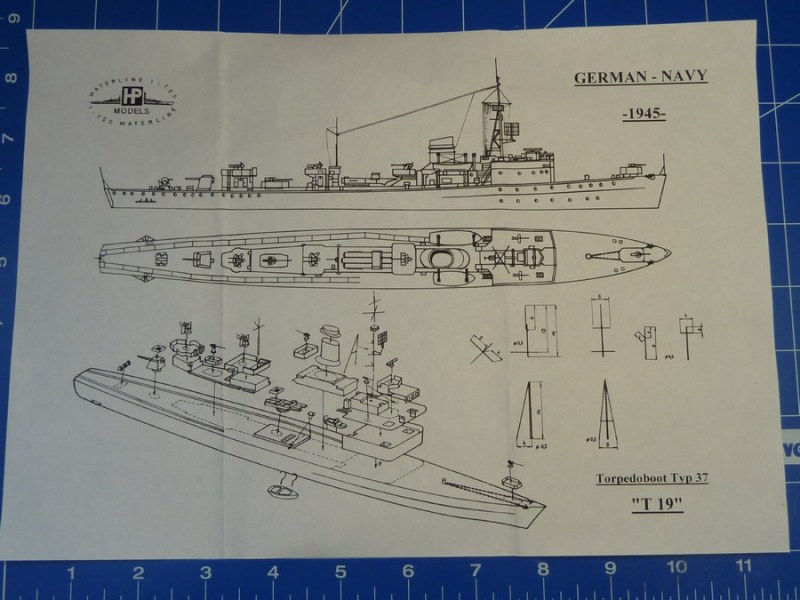

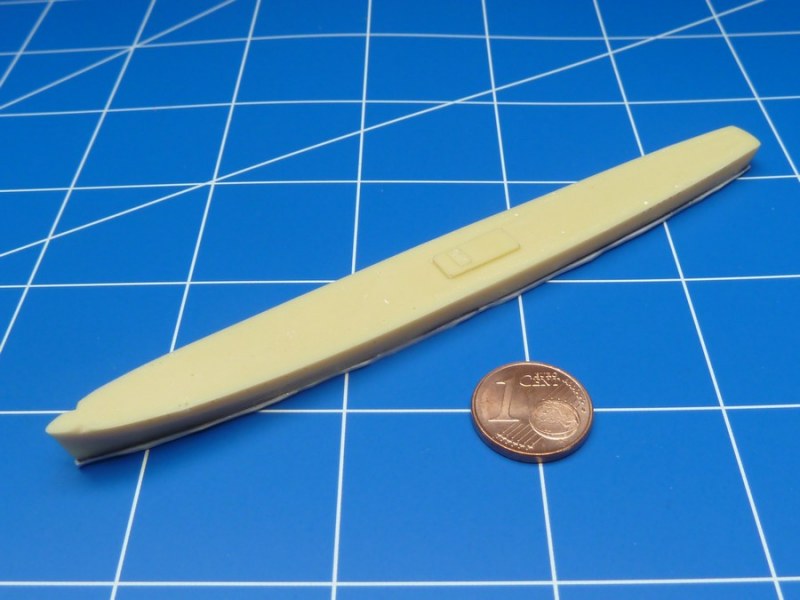

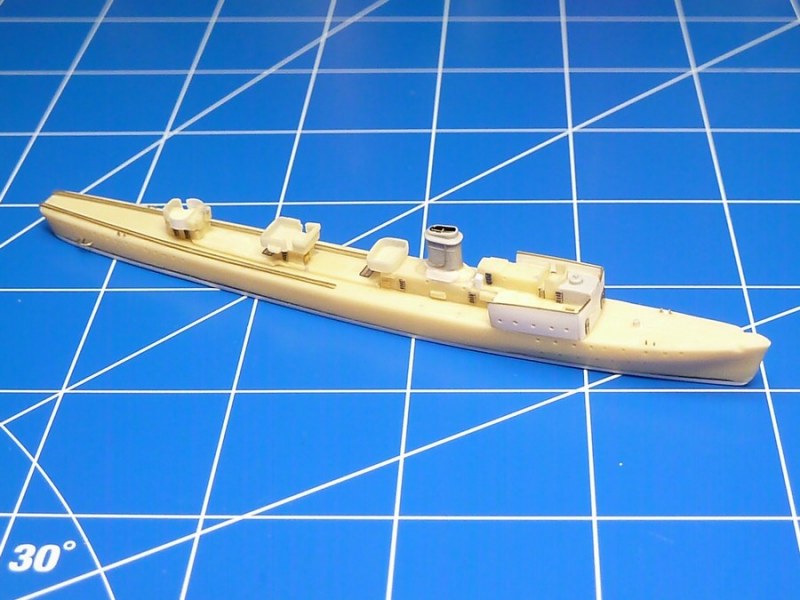

HP bietet die T-Boote der 1937er Klasse (im Bausatz ist T-19 von 1945 vorgesehen) als Resin-Bausatz. Seit einiger Zeit ist der Bausatz auch als „High Tech“-Bausatz im Angebot und beinhaltet eine Ätzplatine von Eduard. Ich habe sie mir im Nachhinein zusätzlich besorgt, jedoch nicht verwendet. Der massiv gegossene Rumpf ist verzugfrei und eben, die Unterseite muss nur wenig beschliffen werden. Die wenigen Kleinteile befinden sich auf einer Resin-Trägerplatte. Hieraus müssen die Bauteile gelöst und von ihrer Ansatzfläche befreit werden. Martin verwies bereits zu Recht darauf, dass die Gussqualität insbesondere der Kleinteile sehr mäßig ist und diese durch Teile aus anderen Bausätzen ersetzt werden sollten. Diesem Hinweis folgte ich und schlachtete einen Trumpeter-Bausatz eines DKM-Zerstörers (Z 7) aus, von dem ich schon andere Teile für ein weiteres Projekt „geräubert“ hatte.

Torpedoboot T 15 (Typ 1937)

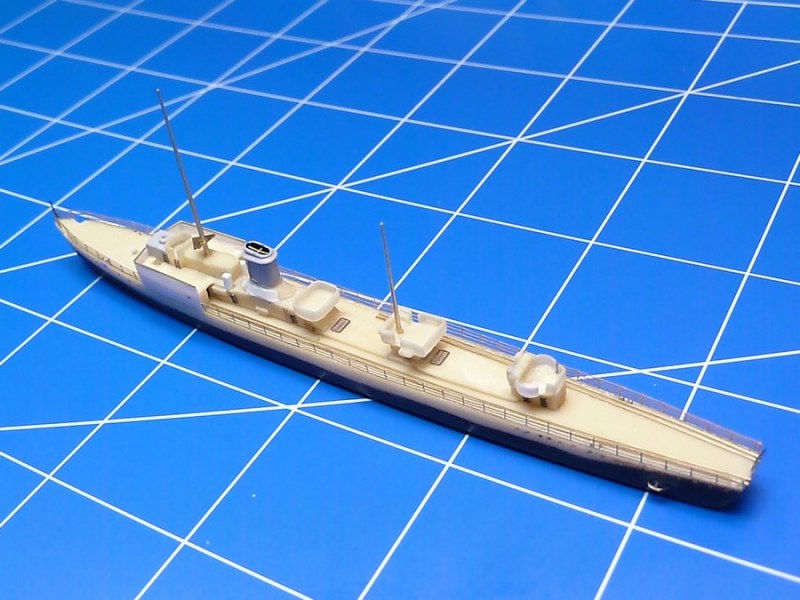

Da T 15 gemeinsam mit „Prinz Eugen“ und „Z 29“ in einem größeren Diorama platziert werden sollte, unterfütterte ich den Rumpf mit einer 1mm starken Polistyrolplatte. Dies soll verhindern, dass nach der Wassergestaltung das Boot zu tief in die See eintaucht, was schlichtweg unrealistisch aussieht.

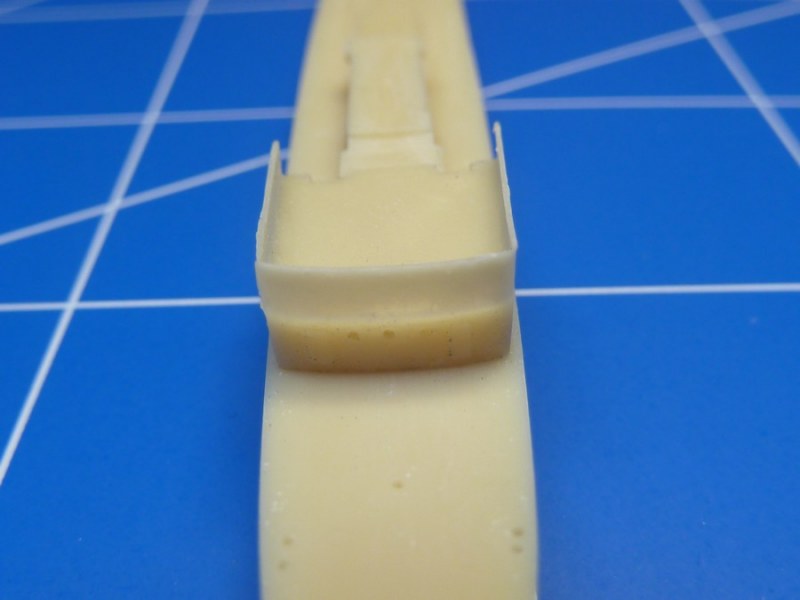

Der erste, allerdings massive Fehler im Kit, der mir auffiel, war die Tatsache, dass der Brückenaufbau nahezu 2 mm (!) zu schmal geraten war! Im Original schloss dieser mit der Bordwand bündig ab!

Torpedoboot T 15 (Typ 1937)

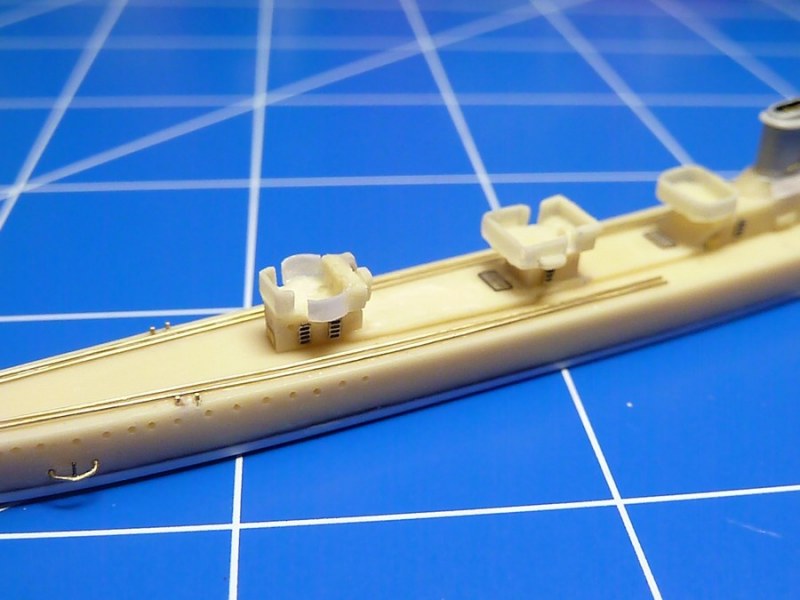

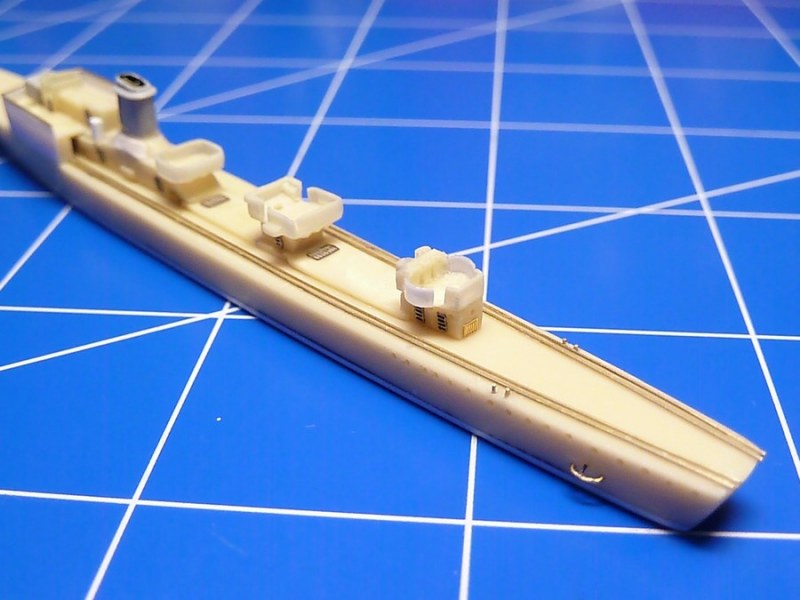

Da blieb mir nicht viel anderes übrig, als die komplette Brückenwand mit Plastikplatten neu zu gestalten! Den Rand der Bordwand ergänzte ich mit 0,1 mm starkem Messingdraht. Dieses Material nutzte ich auch dazu, die Minenablaufschienen zu ersetzen. Sie waren mit vielen Luftblasen und sehr unregelmäßig gegossen worden – also: Runter damit und neu machen!

Torpedoboot T 15 (Typ 1937)

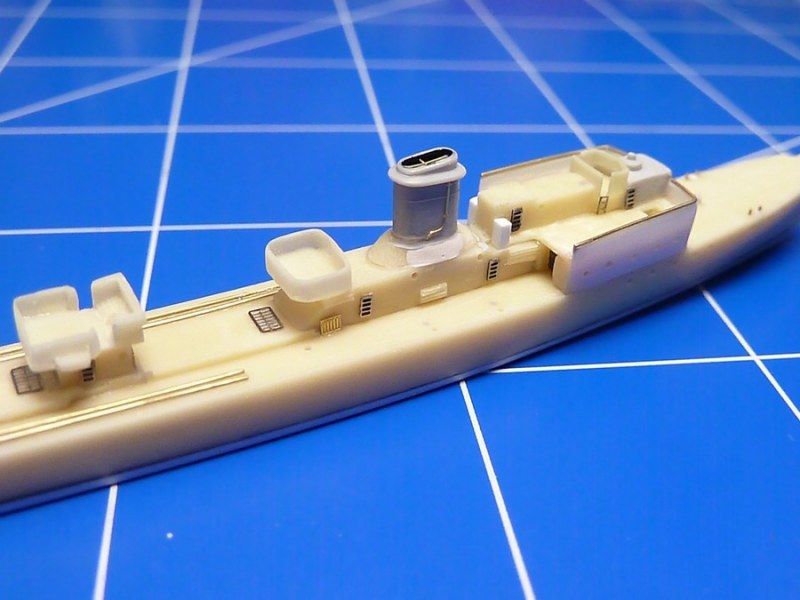

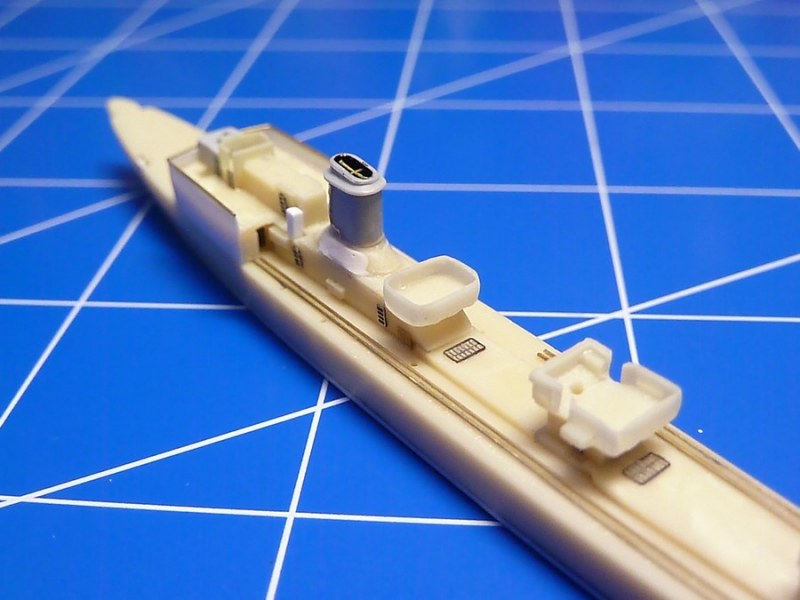

Zum Glück konnte ich auf ein reichhaltiges Sortiment von FlyHawk- und Eduard-Fotoätzteile zurückgreifen, um die sehr spärlich ausgestatteten Aufbauten ein wenig zu beleben. So fanden Schotten, Lüftergrätings und Leitern ihre vorbildgerechten Plätze. Auch die Festmacher und den Schraubenschutz gestaltete ich aus 0,1 mm Messing-Rundmaterial neu. Der Schornstein samt Kappe aus dem Bausatz war schlichtweg unbrauchbar, sie habe ich durch einen angepassten achteren Schornstein von Z 7 ersetzt.

Torpedoboot T 15 (Typ 1937)Mit weiteren Fotoätzteilen wertete ich das Modell ein wenig auf.Auch Relings und die die konisch zulaufenden Masten aus Messing stammen von FlyHawk und wurden passend abgelängt.Torpedoboot T 15 (Typ 1937)Torpedoboot T 15 (Typ 1937)Torpedoboot T 15 (Typ 1937)Torpedoboot T 15 (Typ 1937)

Torpedoboot T 15 (Typ 1937)

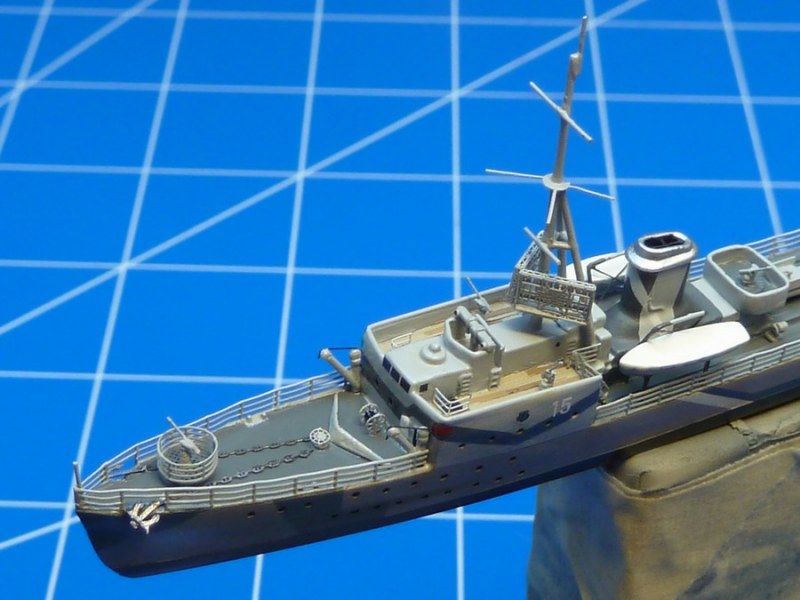

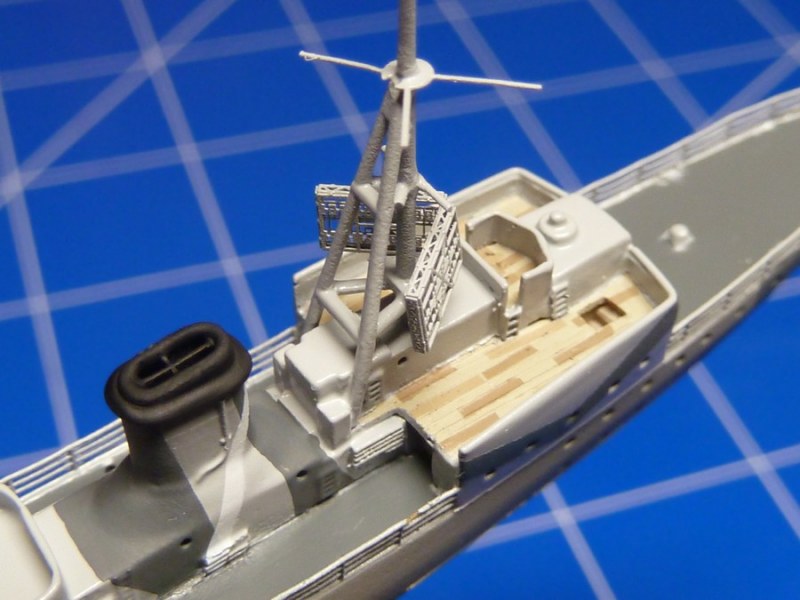

Am unteren Ende des Hauptmastes befestigte ich eine kleine Plattform, die später das charakteristische FuMo28-Ortungsgerät tragen sollte. Dieses bezog ich wiederum aus einem Satz sehr schön geätzter Ortungsgeräte der DKM von FlyHawk.

Torpedoboot T 15 (Typ 1937)

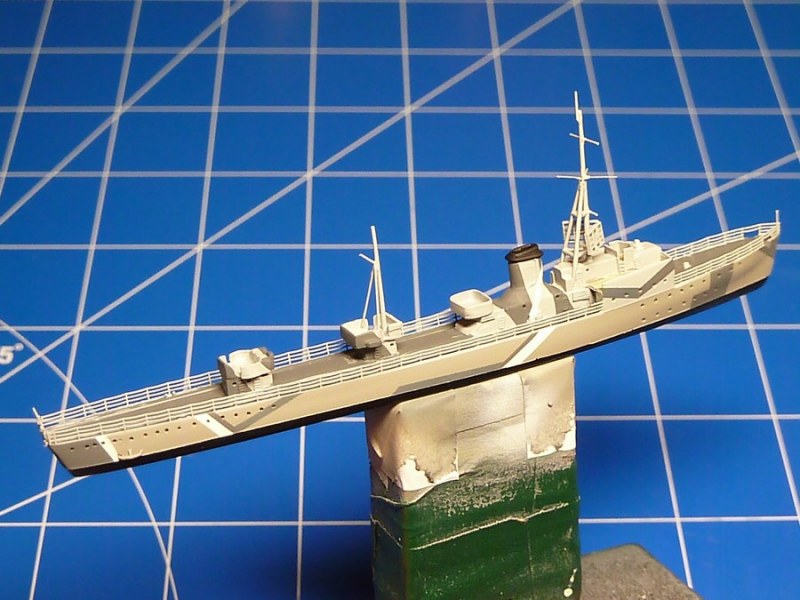

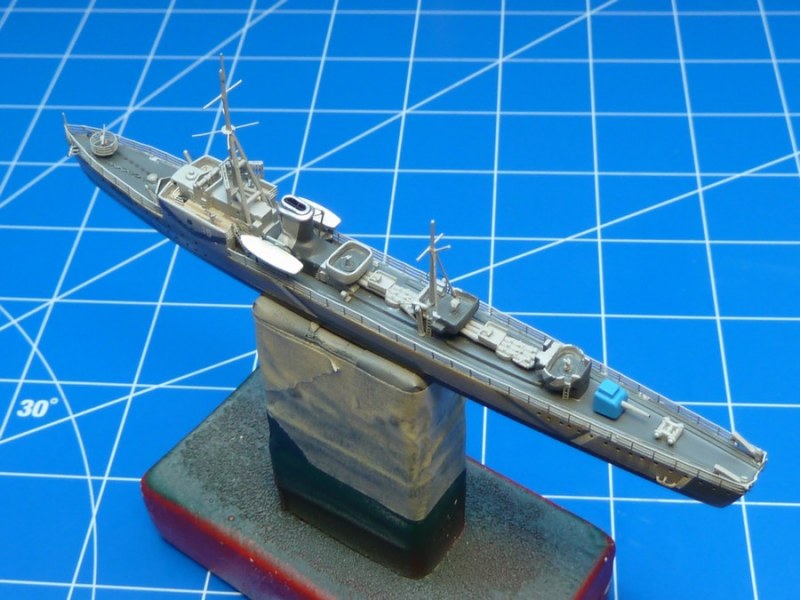

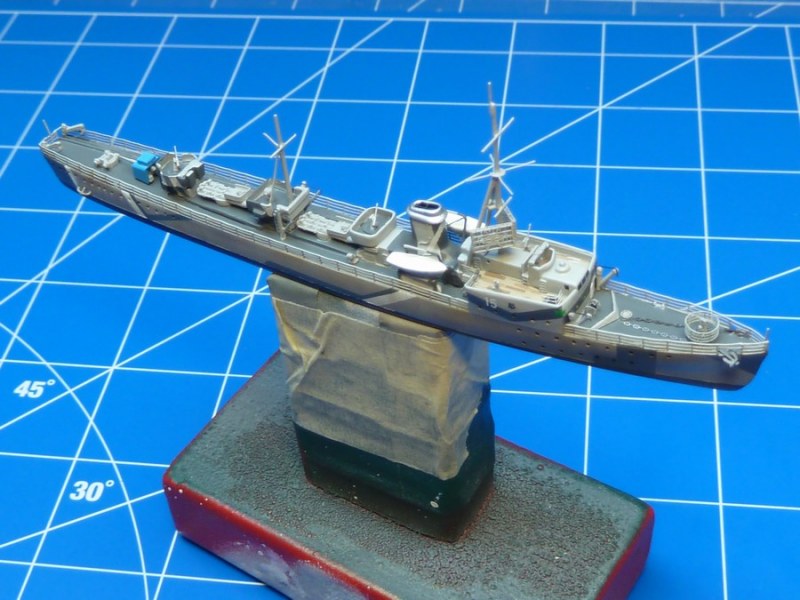

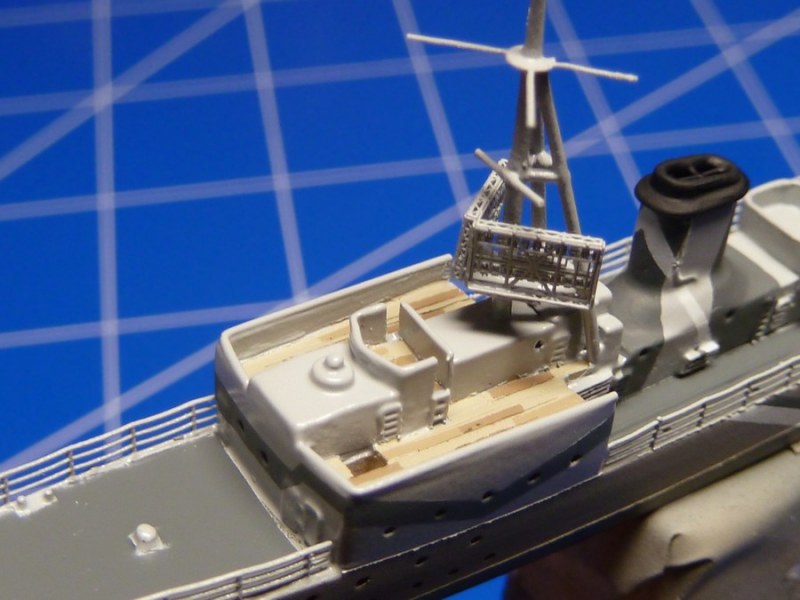

Die Stützen des Hauptmastes kommen ebenso wie die Kreuzrah (Ätzteil) aus dem Z-7-Bausatz. Bei der Lackierung begann ich zunächst mit unterschiedlichen Holztönen für das Brückendeck. Nach der ersten Schicht klebte ich schmale Tamiya-Tape-Streifen ab, um eine dunklere, abgetönte Farbschicht Vallejo-Farbe aufzutragen. Erneutes Abkleben weiterer Planken und eine letzte, nochmals dunkler abgetönte Farbschicht auftragen – reicht. Holzdeck komplett abkleben und die übrigen Decksflächen mit Dunkelgrau lackieren. Erneutes Abkleben und Aufbringen des Tarnschemas, wie es bei Eric Leon und John Asmussen („German Naval Camouflage Vol. 2, 1942 -1945“) auf S. 139 angegeben wird. Die Boote innerhalb einer Flottille hatten exakt den gleichen Tarnanstrich und die (wenigen) mir vorliegenden Originalfotos von T 15 (großes Dankeschön an dieser Stelle an Falk Pletscher!) bestätigen dieses.

Torpedoboot T 15 (Typ 1937)

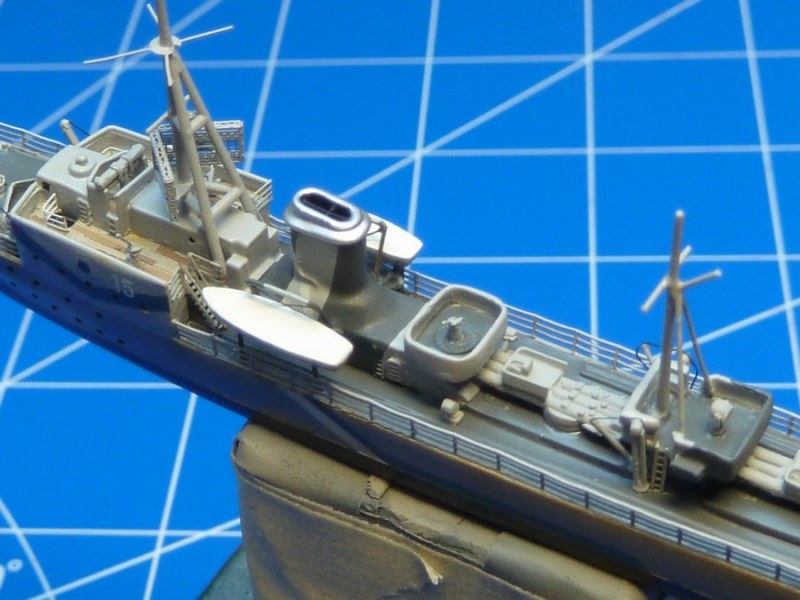

Die Bewaffnung und Ausrüstung mit Kleinteilen erfolgte aus unterschiedlichen Quellen: Die 10,5 cm SK entnahm ich dem bereits gefledderten Zerstörerbausatz, das geringere Kaliber dürfte in diesem Maßstab unter den Tisch fallen. Es kam ja lediglich auf die Form des Geschützturmes an, und der Resinklotz aus dem Bausatz war – na klar! – unbrauchbar! Auch die WaBo-Werfer, der Scheinwerfer für die mittlere Plattform (durch ein Ätzteil aufgewertet), der E-Messer auf dem Brückendach, die achteren Kräne und die Kräne auf dem Vorschiff stammen von Z 7.

Die leichten Fla-Waffen kamen wieder einmal von 3D-Models aus den USA, die Torpedo-Drillinge wurden aus den (falschen) Bauteilen der Trumpeter-„Prinz Eugen“ korrigiert. Die Rettungsboote aus dem Zerstörer-Kit versah ich mit einer Persenning, auch hierzu gibt es Vorbildfotos. Die sehr speziellen Haltungen und Davits der Rettungsboote baute ich aus Messing-Rundmaterial. Ankerketten und –spill sind dem Satz von Flyhawk entnommen, den Wellenbrecher baute ich aus Papier (mit Sekundenkleber verstärkt). Die 2 cm-Plattform auf der Back (im Jargon „Tripperspritze“ genannt) entnahm ich meinem reichlich gefüllten Sortiment an übrig gebliebenen Ätzteilen, die auf ein winziges Gestell aufgebracht wurden, um den Anstieg des Decks auszugleichen.

Torpedoboot T 15 (Typ 1937)Torpedoboot T 15 (Typ 1937)Torpedoboot T 15 (Typ 1937)Torpedoboot T 15 (Typ 1937)Torpedoboot T 15 (Typ 1937)Torpedoboot T 15 (Typ 1937)

Torpedoboot T 15 (Typ 1937)

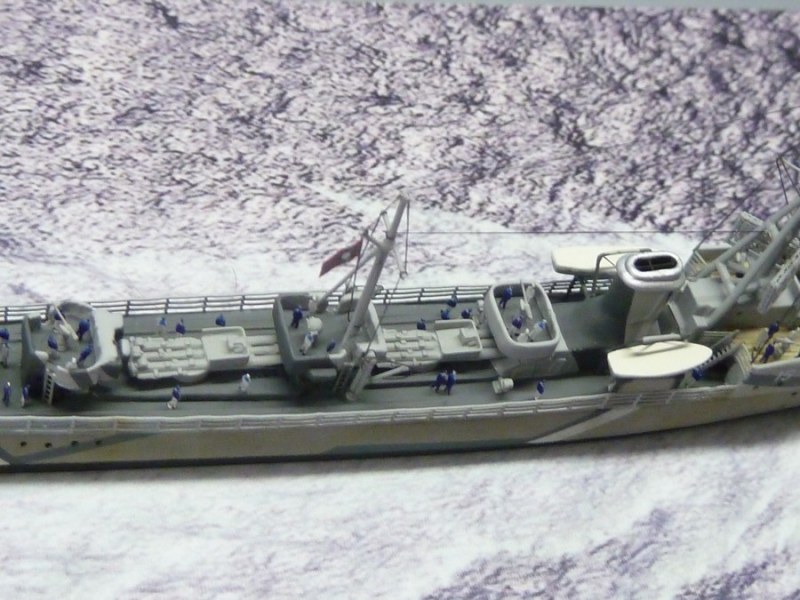

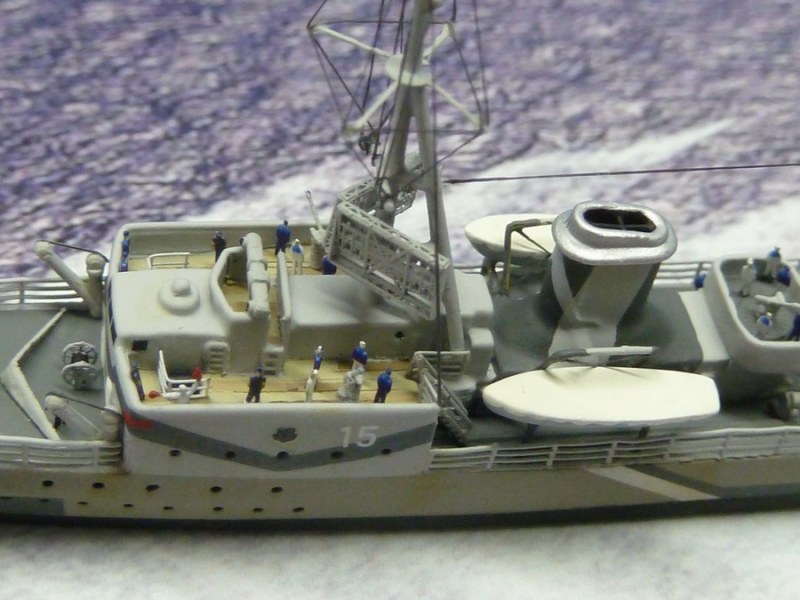

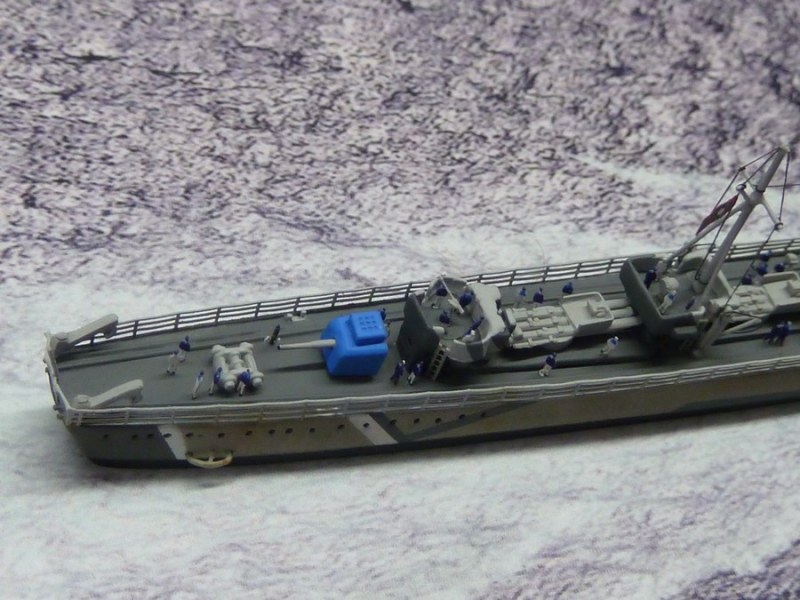

Bemannt wurde mein Modell mit rund 50 farbig bedruckten Sailors von Eduard. Das abschließende Rigging: Wieder einmal das geniale 0,01mm-Garn von Uschis’s.

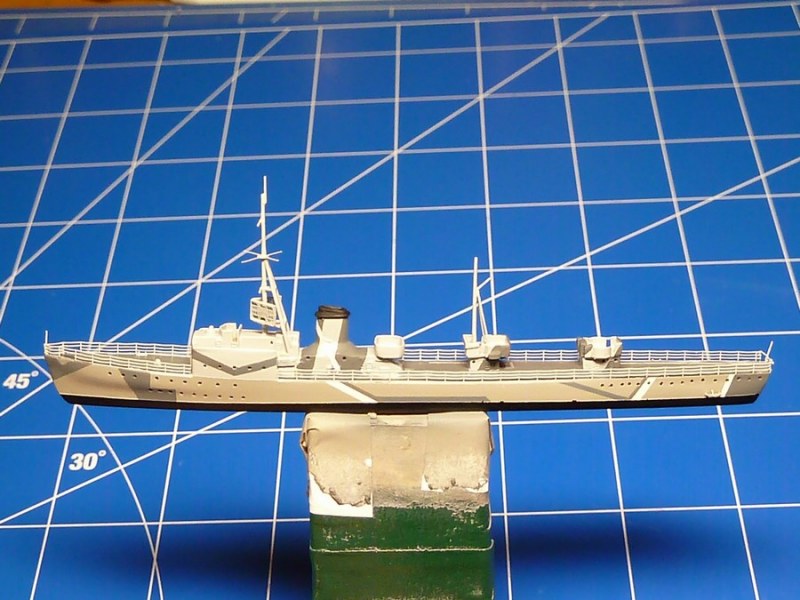

Schließlich noch ein dezentes Altern der Bordwände mit Tamiya-Pigmenten, Aufbringen der Boots-Kennung Decal aus der Grabbelkiste und ein Überzug mit Revell-Mattlack.

Torpedoboot T 15 (Typ 1937)

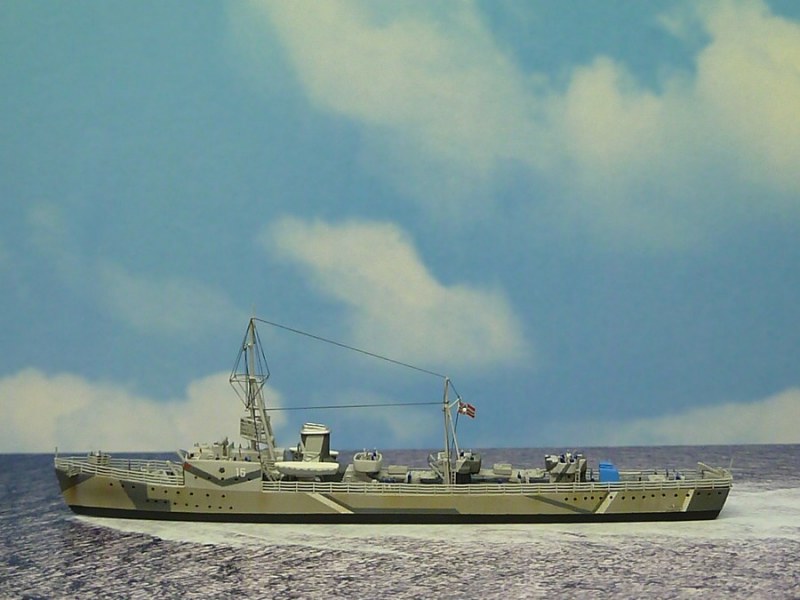

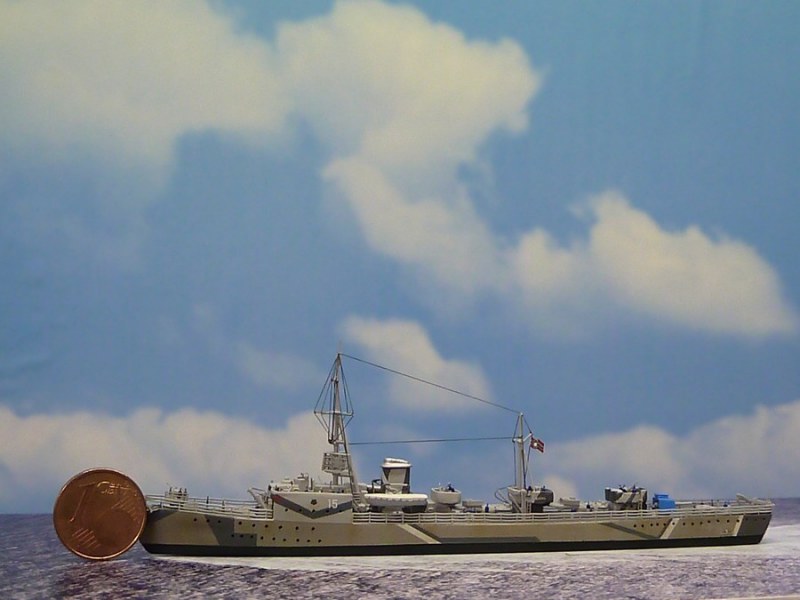

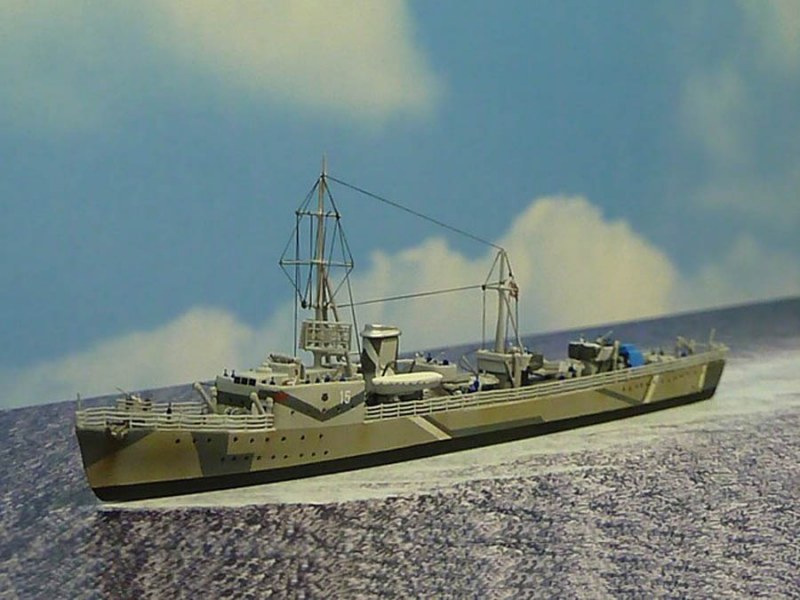

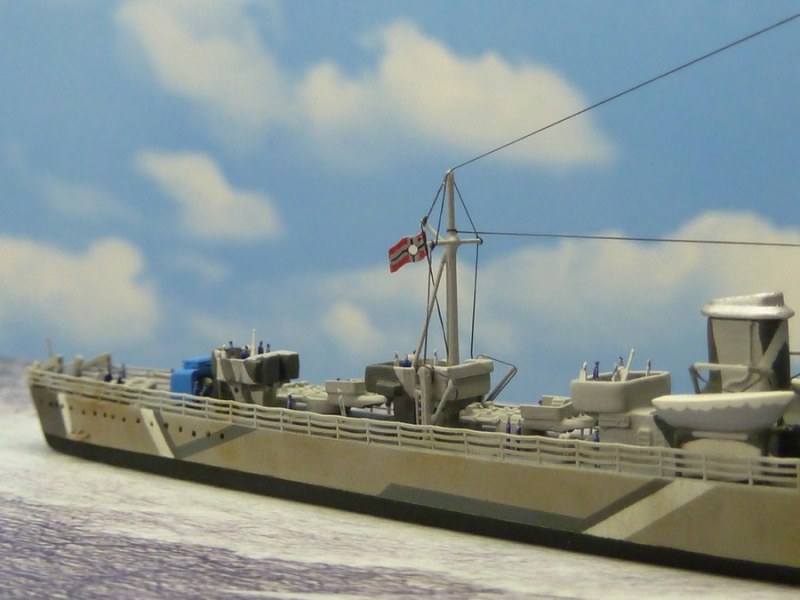

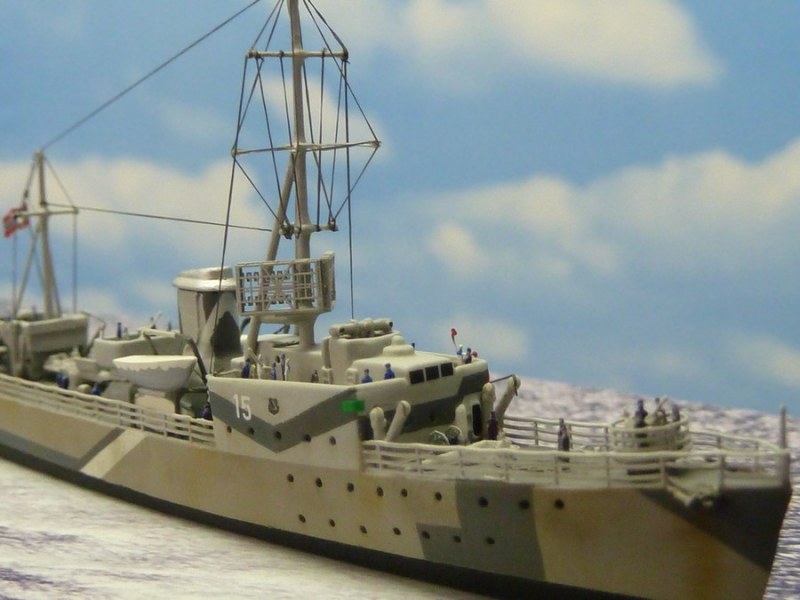

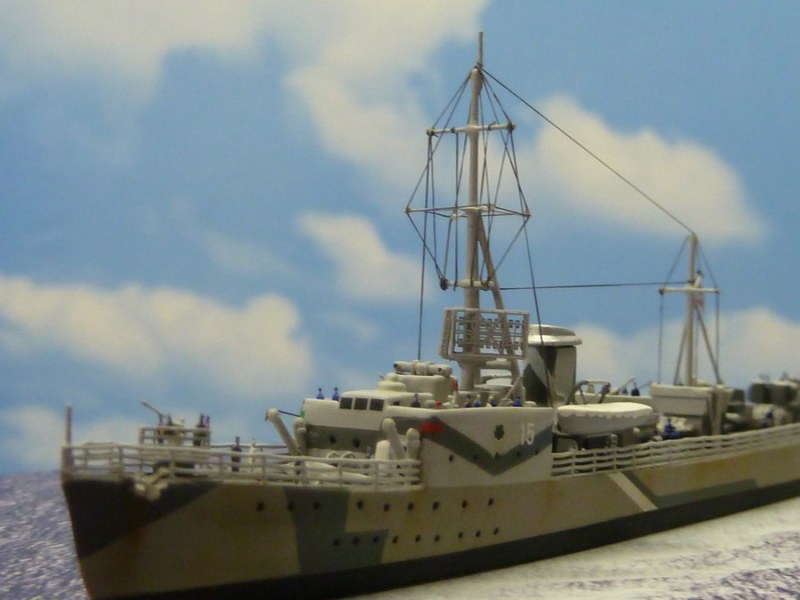

Die folgenden Bilder irritieren vielleicht ein wenig aufgrund des relativ starken schwarzen Wasserpasses, aber das T-Boot soll – wie bereits erwähnt – in ein Dio eingesetzt werden und darf dabei nicht zu tief eintauchen.

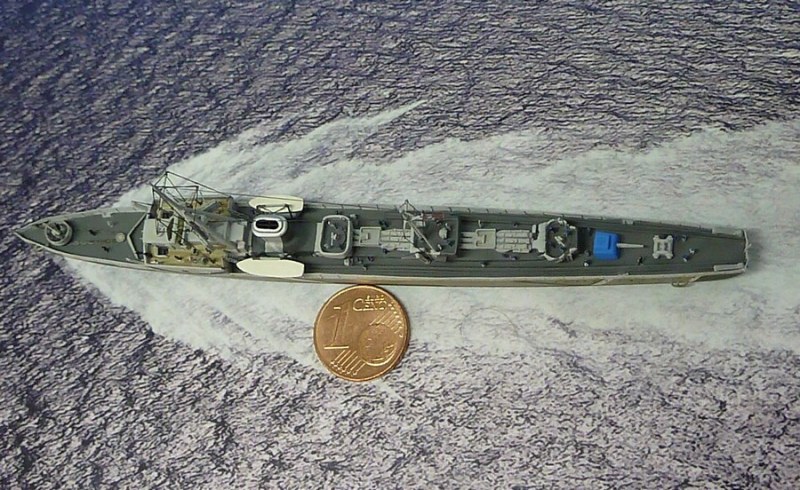

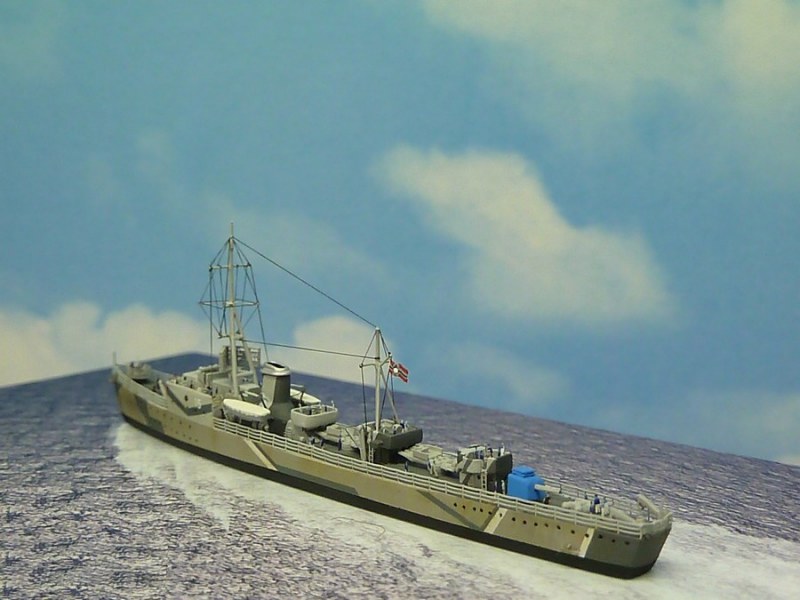

Übergangsweise bekam T-15 einen Platz auf einer der vorgefertigten Dio-Platten von CoastalKits, die es in verschiedenen Größen und Ausführungen gibt. Für eine dauerhafte Verwendung dieser Platten kann man ein wenig Verfeinerung durch Gestaltung der Bug- und Hecksee mittels Acrylgel oder Watte vornehmen, man erhält ein sehr ansprechendes Bild einer Wasserfläche.

Torpedoboot T 15 (Typ 1937)Torpedoboot T 15 (Typ 1937)Torpedoboot T 15 (Typ 1937)Torpedoboot T 15 (Typ 1937)Torpedoboot T 15 (Typ 1937)Torpedoboot T 15 (Typ 1937)Torpedoboot T 15 (Typ 1937)

Torpedoboot T 15 (Typ 1937)



Es bedarf schon einiger Anstrengungen, um aus dem betagten HP-Kit ein halbwegs ansprechendes Modell eines T-Bootes der Klasse 1937 der Deutschen Kriegsmarine zu bauen! Ohne den Einsatz diverser Ätzteile des Aftermarket und Bauteilen von zu „fleddernden“ Schiffsmodellen geht hier kaum etwas. Das bringt zwangsläufig einen gewissen Kostenansatz mit sich… Ist man jedoch bereit, diese Mehrkosten aufzuwenden, erhält man ein recht detailgenaues Modell dieser sehr selten zu sehenden Schiffsklasse.

Torpedoboot T 15 (Typ 1937)Torpedoboot T 15 (Typ 1937)Torpedoboot T 15 (Typ 1937)Torpedoboot T 15 (Typ 1937)Torpedoboot T 15 (Typ 1937)Torpedoboot T 15 (Typ 1937)

Torpedoboot T 15 (Typ 1937)



Matthias Pohl,
PMC Fritzlar-Homberg e.V.

Publiziert am 13. Juni 2017
